ЗЭМИ ЕКАТЕРИНБУРГ: Кабеленесущие мультисистемы

Широкий ассортимент кабельных конструкций, является результатом многолетней работы всего коллектива специалистов ЗЭМИ ЕКАТЕРИНБУРГ. Мы разработали уникальную многоуровневую структуру, объединившую в себе большинство известных видов кабельных конструкций, от классических изделий, до ультрасовременных решений, позволяющих создавать кабельные линии любой сложности. Изделия реализуются напрямую, без дилерской сети, что позволяет нам сохранять низкие цены при неизменно высоком качестве изделий.

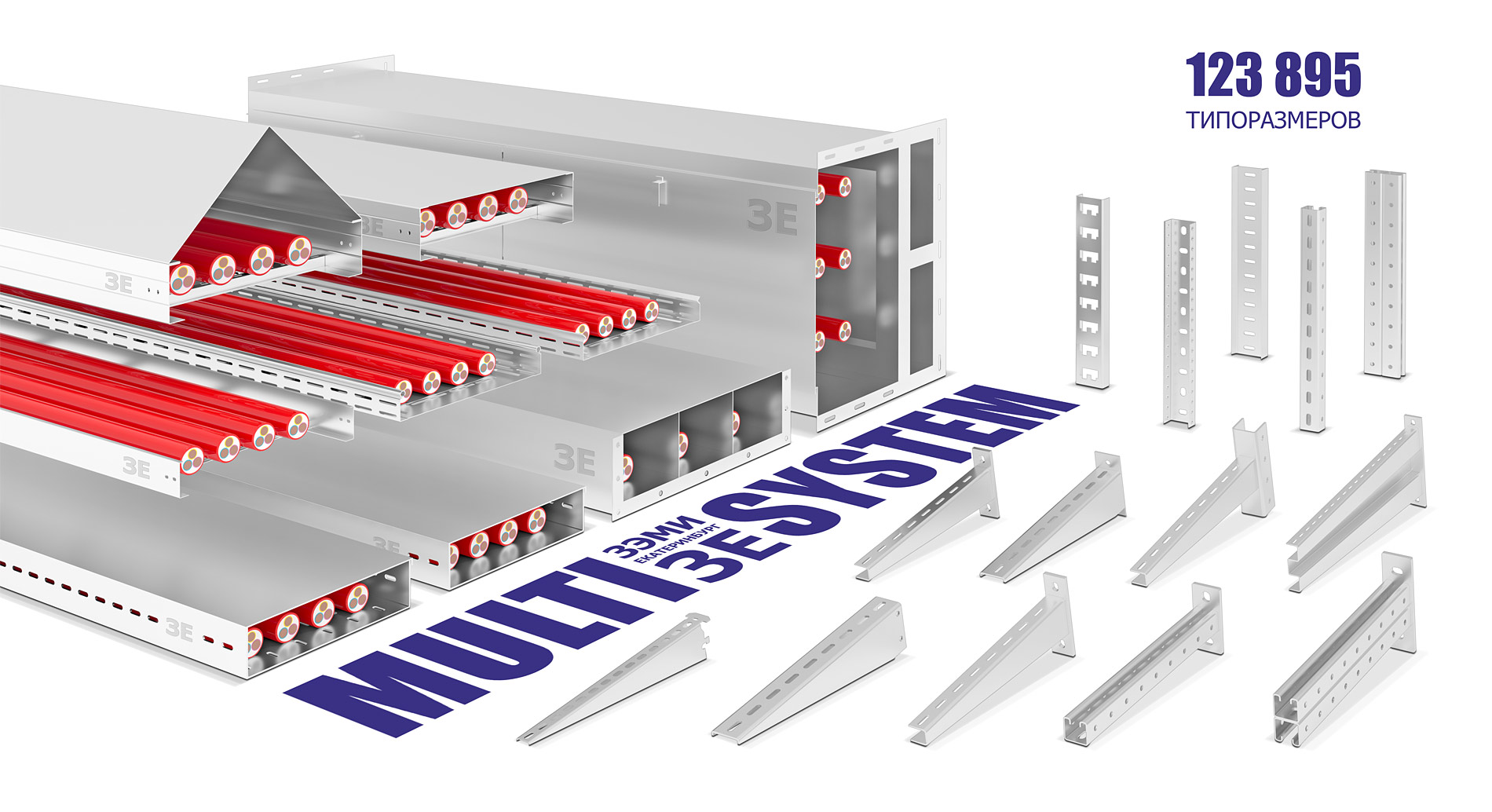

ЗЭМИ ЕКАТЕРИНБУРГ, мультисистемные, кабеленесущие системы, ЗЕ

Каталог ЗЭМИ ЕКАТЕРИНБУРГ, Мультисистемы, Multisystem
Скачать каталог полностью


РАЗДЕЛ I: СИСТЕМЫ КАБЕЛЬНЫХ ЛОТКОВ И КОРОБОВ

Листовые кабельные лотки (12 марок)
Лестничные кабельные лотки (3 марки)
Усиленные кабельные лотки (3 марки)
Короба кабельные (7 марок)
Короба блочные (2 марки)

РАЗДЕЛ II: СИСТЕМЫ НЕСУЩИХ КОНСОЛЕЙ И СТОЕК

Стойки и консоли (для нормальных нагрузок)
Стойки и консоли (для средних нагрузок STRUT)
Стойки и консоли (для больших нагрузок)
Стойки и полки (ГЭМ)
Стойки и консоли (СТ, СТД, КС)
Аксессуары (шпильки, хомуты и пр)


При запуске в производство, кабельные конструкции проходят процедуру испытаний, добровольной сертификации и имеют полный пакет сертификатов, подтверждающие их задекларированные характеристики: сертификаты ГОСТ Р МЭК; сертификат пожарной безопасности класса НГ; климатический сертификат исполнения УХЛ1 по ГОСТ 15150-69.

Сертификат соответствия ЗЭМИ ЕКАТЕРИНБУРГ ЗЕ ГОСТ Р МЭК 52868-07 (лотки и консоли)   Сертификат соответствия ЗЭМИ ЕКАТЕРИНБУРГ ЗЕ ГОСТ Р МЭК 61084-1-07 (кабельные короба)   Сертификат пожарной безопасности ЗЭМИ ЕКАТЕРИНБУРГ ЗЕ ГОСТ 30244-94 (негорючесть НГ)   Климатический сертификат ЗЭМИ ЕКАТЕРИНБУРГ ЗЕ ГОСТ 15150-69 (в т.ч. УХЛ1)


ГОСТ Р МЭК 52868-07
(лотки и консоли)



ГОСТ Р МЭК 61084-1-07
(кабельные короба)

  ГОСТ 30244-94
(класс негорючести НГ)
  ГОСТ 15150-69
(эксплуатация УХЛ1)



  Исполнение
№1
Исполнение
№2
Исполнение
№3

Тип атмосферы эксплуатации по ГОСТ 15150-69 I II III
Класс стойкости к коррозии по ГОСТ 52868-07 3 6 9A, 9C
Климатические условия эксплуатации по ГОСТ 15150-69

Т4-Т2
УХЛ4-УХЛ1

Т5-Т1
УХЛ5-УХЛ1
Т5-Т1
УХЛ5-УХЛ1
ОМ5-ОМ1
Антикоррозионное покрытие / сталь Оцинкование
по методу Сендзимира
до 18 мкм

Горячее оцинкование погружением по
ГОСТ 9.307 до 120 мкм
Высоколегированная
нержавеющая
сталь

РАЗДЕЛ I: СИСТЕМЫ КАБЕЛЬНЫХ ЛОТКОВ И КОРОБОВ

Листовые кабельные лотки

Металлические лотки являются основой кабельных линий большинства предприятий. В системах листовых лотков представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В систему листовых лотков входят глухие и перфорированные лотки длинной от 2-х до 6-ти метров, а также, элементы для поворота и разветвления кабельной линии в трех исполнениях.

  Скачать каталог "Листовые лотки"


Лотки листовые, перфорированные, глухие, ЗЕ-1, ЗЕ-2, ЗЕ-3, ЗЕ-4, ЗЕ-I, ЗЕ-II, ЗЕ-III. ЗЕ-IV, ЛЛП, ЛЛГ, ЛМ, ЛМГ, НЛП, НЛГ, ЛМПЗ, ЛНПЗ

Марка изделия Высота изделия Толщина металла Ширина изделия Длина изделия


Лотки кабельные ЗЕ-I

  H=50, 60, 80100 0.7/0.8/1.0/1.2/1.5 50, 100, 200...600

3000-6000

Лотки кабельные ЗЕ-II

  H=50, 60, 80100

0.7/0.8/1.0/1.2/1.5

50, 100, 200...600

3000-6000

Лотки кабельные ЗЕ-III   H=50, 60, 80100 0.7/0.8/1.0/1.2/1.5 50, 100, 200...600 3000-6000
Лотки кабельные ЗЕ-IV   H=50, 60, 80100 0.7/0.8/1.0/1.2/1.5 50, 100, 200...600 3000-6000

Лотки перфорированные ЛЛП 50, 80, 100 0.8/1.0/1.2/1.5 50, 100...600 2000
Лотки неперфорированные ЛЛГ 50, 80, 100 0.8/1.0/1.2/1.5  50, 100...600 2000

Лотки перфорированные ЛМ 50, 65, 100 0.8/1.0/1.2/1.5 75, 100...600 2000
Лотки неперфорированные ЛМГ 50, 65, 100  0.8/1.0/1.2/1.5 75, 100...600 2000

Лотки перфорированные НЛП 50, 60, 100 0.8/1.0/1.2/1.5 75, 100...600 2000
Лотки неперфорированные НЛГ 50, 60, 100 0.8/1.0/1.2/1.5 75, 100...600 2000

Лотки перфорированные ЛПМЗ 50, 80, 100

0.8/1.0/1.2/1.5

50, 100...600

2500

Лотки неперфорированные ЛНМЗ 50, 80, 100 0.8/1.0/1.2/1.5 50, 100...600 2500

Изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307;  Исполнение №3 - нержавеющая сталь. Под заказ доступны другие виды покрытий.

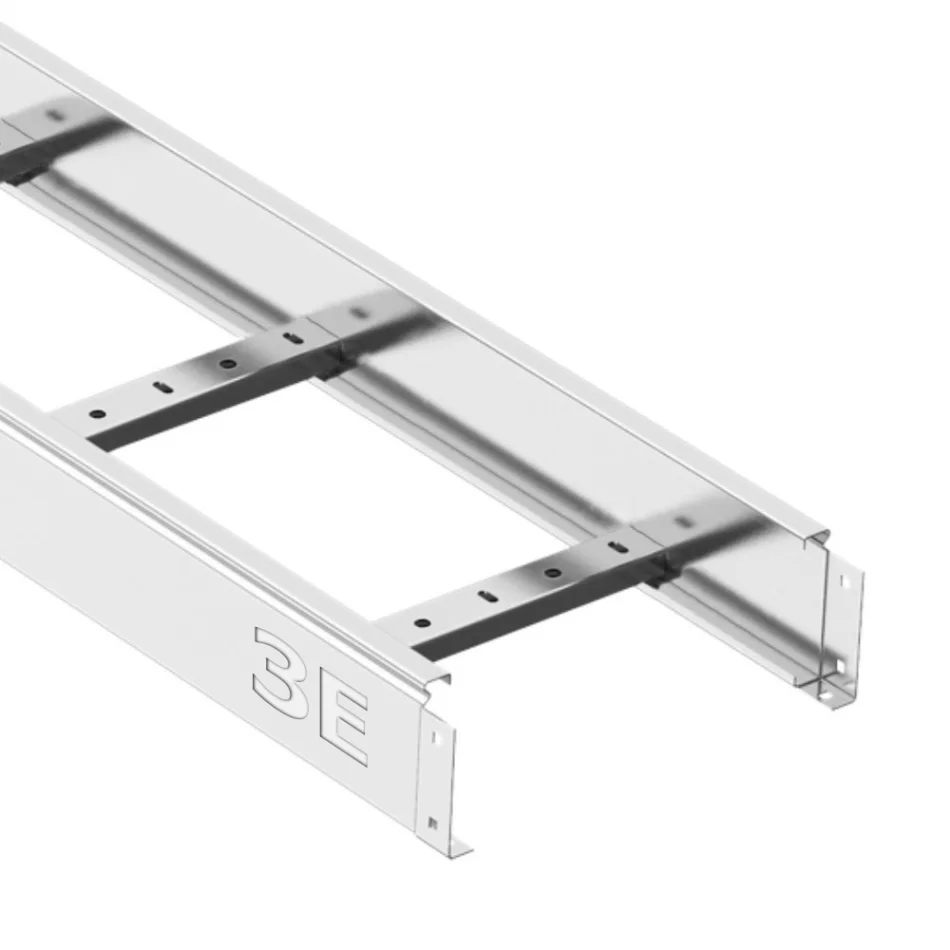

Лестничные кабельные лотки

Лестничные лотки являются облегченным решением для создания кабельных линий. В системах лестничных лотков представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В систему лестничных лотков входят изделия длинной от 2-х до 6-ти метров, а также, элементы для поворота и разветвления кабельной линии в трех исполнениях.

  Скачать каталог "Лестничные лотки"

Лотки лестничные ЗЕ-5, ЗЕ-V, ЛСЛ, НЛ-20, НЛ-30, НЛ-40, НЛ-50, НЛ-60

Марка изделия Спецификация изделия Толщина металла Ширина изделия Длина изделия


Лотки лестничные ЗЕ-V

  H=50, 60, 80100 1.0/1.2/1.5 200, 300...600

3000-6000

Лотки лестничные ЛСЛ

50, 80, 100 1.2/1.5 200, 300...600

2000

Лотки лестничные НЛ

50, 70, 100 1.2/1.5

200, 300...600

2000


Изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307;  Исполнение №3 - нержавеющая сталь. Под заказ доступны другие виды покрытий.


Усиленные лотки для больших пролетов

Система усиленных кабельных лотков применяется на объектах, где необходимо создать кабельную линию со строительными пролетами до 12 метров. В системах усиленных лотков представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В систему усиленных лотков входят изделия длинной от 6-ти до 10-ти метров, а также, элементы для поворота и разветвления кабельной линии в трех исполнениях.

  Скачать каталог "Усиленные лотки"

Лотки кабельные для больших пролетов, ЗЕ-6, ЗЕ-7, ЗЕ-8, ЗЕ-VI, ЗЕ-VII, ЗЕ-VII, кабельросты, лестничные, перфорированные, глухие

Марка изделия Спецификация изделия Толщина Ширина Длина изделия


1. Лотки усиленные лестничные ЗЕ-VI

80, 100, 150, 200 1.5/2.0 200-600

6000-12000

2. Лотки усиленные перфорированные ЗЕ-VII

80, 100, 150, 200 1.5/2.0

200-600

6000-12000

3. Лотки усиленные неперфорированные ЗЕ-VIII 80, 100, 150, 200 1.5/2.0 200-600 6000-12000

Изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307;  Исполнение №3 - нержавеющая сталь. Под заказ доступны другие виды покрытий.

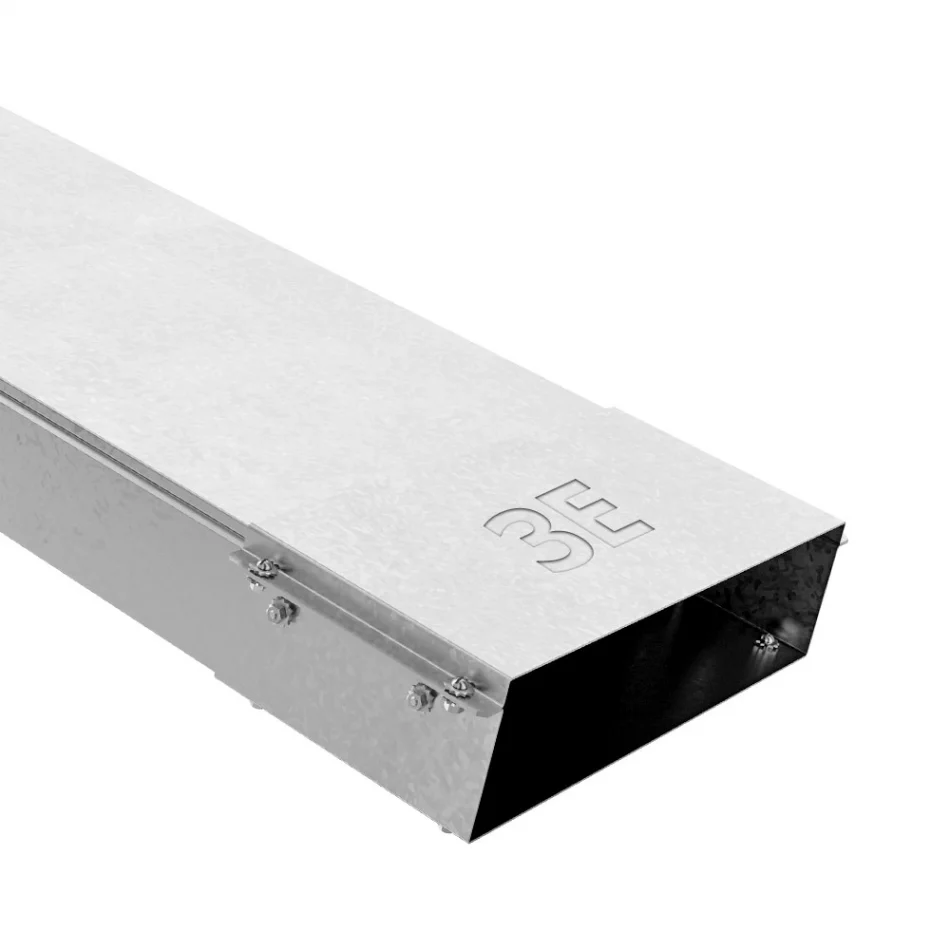

Короба кабельные

Кабельные короба являются защищенным решением для создания кабельных линий. В системах кабельных коробов представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В систему кабельных коробов входят изделия длинной от 1-ти до 6-ти метров, а также, элементы для поворота и разветвления кабельной линии в трех исполнениях.

  Скачать каталог "Кабельные короба"


Короба кабельные, глухие, перфорированные, ЗЕ-9, ЗЕ-10, ЗЕ-IX, ЗЕ-X, КСК, КСП, СП, У, КП, ККБ

Марка изделия Высота изделия Толщина металла Ширина изделия Длина изделия


Короба кабельные ЗЕ-IX

  H=50, 100, 150200 0.7/0.8/1.0/1.2/1.5 50, 100, 200...600

3000-6000

Короба перфорированные ЗЕ-X

  H=50, 100, 150200 0.7/0.8/1.0/1.2/1.5

50, 100, 200...600

3000-6000

Короба кабельные КСК 50, 100, 150, 200 0.8/1.0/1.2/1.5 50-600 2000
Короба перфорированные КСП 50, 100, 150, 200 0.8/1.0/1.2/1.5 50-600 2000
Короба кабельные СП 50, 100, 150, 200 0.8/1.0/1.2/1.5 50-600 2000
Короба кабельные КП 50, 100, 150 0.8/1.0/1.2/1.5 100-500 2000
Короба кабельные серии У 50, 100 0.8/1.0/1.2/1.5

100-200

2000, 3000

Короба блочный ККБ-П

650, 950 2.0 400, 600 1000, 2000
Короба блочный ККБ-ПО 200 1.5 500 1000, 2000

Изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307;  Исполнение №3 - нержавеющая сталь. Под заказ доступны другие виды покрытий.


РАЗДЕЛ II: СИСТЕМЫ НЕСУЩИХ КОНСОЛЕЙ И СТОЕК

Стойки и консоли (для нормальных нагрузок)

Несущие конструкции необходимы для монтажа кабельных лотков и коробов. В системе несущих конструкций для нормальных нагрузок представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В систему несущих конструкций для нормальных нагрузок входят кабельные стойки и консоли, а также, элементы для крепления изделий в трех исполнениях.

  Скачать каталог "Конструкции для нормальных нагрузок"

Консоли кабельные ЗЕ-29, консоли для нормальных нагрузок, профиль, BPL-29, BPM-29, BPL-21, BPM-21, консоль, BBM-50

Марка изделия Спецификация изделия Размеры изделия

Консоль кабельная ЗЕ-29   S=1.5/2.0/2.5

150, 200, 250, 350, 450, 550, 650

Стойка кабельная ЗЕ-29

  S=1.5/2.0/2.5

200, 400, 500, 600, 700, 800, 1000, 1200, 1800, 2000, 3000

Скоба напольная ЗЕ-29

  S=1.5/2.0/2.5

196, 296, 396, 496, 596, 696

Крепления ЗЕ-29   S=1.5/2.0/2.5 60, 85, 117, 158

Изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307;  Исполнение №3 - нержавеющая сталь. Под заказ доступны другие виды покрытий.

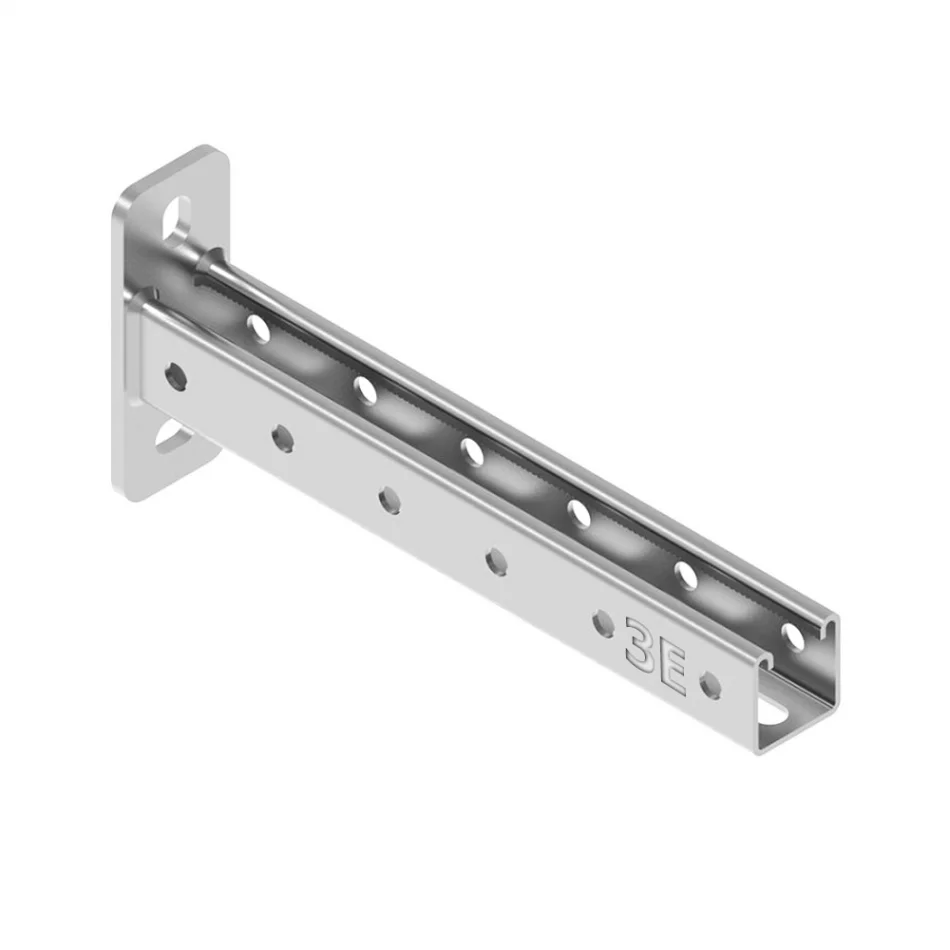

Стойки и консоли STRUT (для средних нагрузок)

Несущие конструкции необходимы для монтажа кабельных лотков и коробов. В системе несущих конструкций для средних нагрузок представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В систему несущих конструкций для средних нагрузок входят кабельные стойки и консоли, а также, элементы для крепления изделий в трех исполнениях.

  Скачать каталог "Конструкции для средних нагрузок"

Консоли и профили кабельные ЗЕ-41, ЗЕ-21, ЗЕ-42, ЗЕ-82, ЗЕ-50, ЗЕ-60, ЗЕ-70, для средних нагрузок, BPM-41, BPL-41, BPM-21, BPL-21, BPD-21, BPD-41, BBP-21,  BBD-21, BBP-41, BBD-41, BBH-60, BBH-70, BBF-60, BBF-80

Марка изделия Толщина изделия Размеры изделия


Система STRUT (СТРАТ)

1.5/2.0/2.5  200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1800, 2000, 3000

Профиль STRUT (СТРАТ)

1.5/2.0/2.5  200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1800, 2000, 3000

Консоли STRUT (СТРАТ)

1.5/2.0/2.5  200, 300, 400, 500, 600


Консоли, профилиподвесы ЗЕ-21

  S=1.5/2.0/2.5 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1800, 2000, 3000

Консоли, профилиподвесы ЗЕ-41

  S=1.5/2.0/2.5 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1800, 2000, 3000

Консоли, профилиподвесы ЗЕ-42

  S=1.5/2.0/2.5 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1800, 2000, 3000

Консоли, профилиподвесы ЗЕ-82

  S=1.5/2.0/2.5 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1800, 2000, 3000

Консоль кабельная ЗЕ-60

  S=2.0/2.5

230, 330, 430, 530, 630

Консоль кабельная ЗЕ-70

  S=2.5/3.0

230, 330, 430, 530, 630

Консоль кабельная ЗЕ-80

  S=4.0

737, 787, 837, 937, 1037

Аксессуары

  S=0.7/0.8/1.0/1.2/1.5

в ассортименте


Изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307;  Исполнение №3 - нержавеющая сталь. Под заказ доступны другие виды покрытий.


Стойки и консоли (для высоких нагрузок)

Несущие конструкции необходимы для монтажа кабельных лотков и коробов. В системе несущих конструкций для высоких нагрузок представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В систему несущих конструкций для высоких нагрузок входят кабельные стойки и консоли, а также, элементы для крепления изделий в трех исполнениях.

  Скачать каталог "Конструкции для высоких нагрузок"

Консоли кабельные ЗЕ-100, для больших нагрузок, профиль I-образный, BPM-50

Марка изделия Спецификация изделия Размеры изделия

Консоль I-профиля ЗЕ-100   S=2.5/3.0

249, 349, 449, 549, 649

Профиль I-образный ЗЕ-100   S=100х50 300, 400, 500, 600, 700, 800, 1000, 1200, 1800, 2000, 3000
Аксессуары   S=0.7/0.8/1.0/1.2/1.5  в ассортименте

Изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307;  Исполнение №3 - нержавеющая сталь. Под заказ доступны другие виды покрытий.


Стойки и полки (ГЭМ)

Несущие конструкции необходимы для монтажа кабельных лотков и коробов. В системе несущих конструкций ГЭМ представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В систему несущих конструкций ГЭМ входят кабельные стойки и полки, а также, элементы для крепления изделий в трех исполнениях.

  Скачать каталог "Стойки и полки ГЭМ"
Полки кабельные К1160, К1161, К1162, К1163, К1164, стойки кабельные К1150, К1151, К1152, К1153, К1154, К1155, стойка потолочная СКП

Марка изделия Толщина изделия Размер изделия,
мм


Полки кабельные К1160, К1161, К1162, К1163, К1164

1.0/1.2/1.5/2.0

150, 250, 350, 450, 650

Стойки кабельные К1150, К1151, К1152, К1153, К1154, К1155

1.5/2.0/2.5

400, 600, 800, 1200, 1800, 2200

Стойки потолочные СКП 1.5/2.0/2.5 200, 400, 500, 600, 800, 1000, 1200
Стойки с основанием К1170 1.5/2.0/2.5

400, 600, 800, 1000, 1200, 1600, 1800, 2000

Стойки с основанием К1174 1.5/2.0/2.5

400, 600, 800, 1000, 1200, 1600, 1800, 2000

Стойки СН-20, К120, К121, К305, К314   S=0.8-4.0 1357, 610, 910, 1250, 1402
Полосы, уголки, швеллеры перфорированные   S=0.8-4.0

1000, 2000


Изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307;  Исполнение №3 - нержавеющая сталь. Под заказ доступны другие виды покрытий.


Стойки и консоли (СТ, СТД, КС)

Несущие конструкции необходимы для монтажа кабельных лотков и коробов. В системе несущих конструкций СТ, СТД, КС представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В систему несущих конструкций СТ, СТД, КС входят кабельные стойки и консоли, а также, элементы для крепления изделий в трех  исполнениях.

  Скачать каталог "Стойки и консоли СТ, СТД, КС"


Консоли кабельные КС3, КС5, стойки кабельные СТ, СТД, СТ50, СТ70, СТДТ

Марка изделия Спецификация изделия Размеры изделия


Консоли кабельные КС3

2.0/2.5/3.0/4.0

140, 240, 340, 440, 540, 600, 640, 750

Консоли кабельные КС5 2.0/2.5/3.0/4.0

140, 240, 340, 440, 540, 600, 640, 750

Стойки кабельные СТ  2.0/2.5/3.0/4.0 200, 300, 400, 500, 600,
700, 800, 900, 1000, 1100,
1200, 1300, 1400, 1500,
1600, 1700, 1800, 1900, 2000,
2200, 2400, 2600, 2800, 3000
Стойки кабельные СТД 2.0/2.5/3.0/4.0
Стойки кабельные СТДТ 2.0/2.5/3.0/4.0
Стойки кабельные СТ50 2.0/2.5/3.0/4.0
Стойки кабельные СТ70 2.0/2.5/3.0/4.0
Аксессуары   S=0.7/0.8/1.0/1.2/1.5 в ассортименте

Изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307;  Исполнение №3 - нержавеющая сталь. Под заказ доступны другие виды покрытий.


Аксессуары (шпильки, хомуты и пр.)

Аксессуары необходимы для монтажа кабельных линий. В системе аксессуаров представлен широкий ассортимент известных марок изделий различных конфигураций, диаметров и длин. В систему аксессуаров входят кабельные хомуты, шпильки, струбцины, болты, гайки и пр. в трех исполнениях.

  Скачать каталог "Аксессуары"


Хомуты кабельные ЗЕ-1, ЗЕ-2, крепления, шпильки, болты. шайбы, гайки, струбцыны

Марка изделия Спецификация изделия


Шпилька металлическая

  М6, М8, М10, М12, М16

Струбцины крепления шпильки к несущим балкам

  М6, М8, М10, М12

Крепление шпильки к профнастилу   М8, М10
Болт с квадратным подголовником/полуцилиндрической головкой   М6, М8, М10
Болт с шестигранной головкой   М6, М8, М10, М12, М14,  М16
Гайки с насечкой/самоконтрящиеся/шестигранные   М6, М8, М10, М12, М14,  М16
Гайки канальные с пружиной/без пружины   М6, М8, М10, М12
Шайбы плоские/пружинные   М6, М8, М10, М12, М14,  М16
Скобы крепления кабеля металлические   Диаметры 12-89
Хомут крепления одного кабеля ЗЕ-1   Диаметры 11-25, 25-40, 40-60, 60-90, 90-115, 115-140
Хомут крепления трех кабелей ЗЕ-3   Диаметры 25-45, 40-60, 50-75, 75-100, 100-120

Изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307;  Исполнение №3 - нержавеющая сталь. Под заказ доступны другие виды покрытий.
