УЗЭМИ: Индустриальные кабельные конструкции

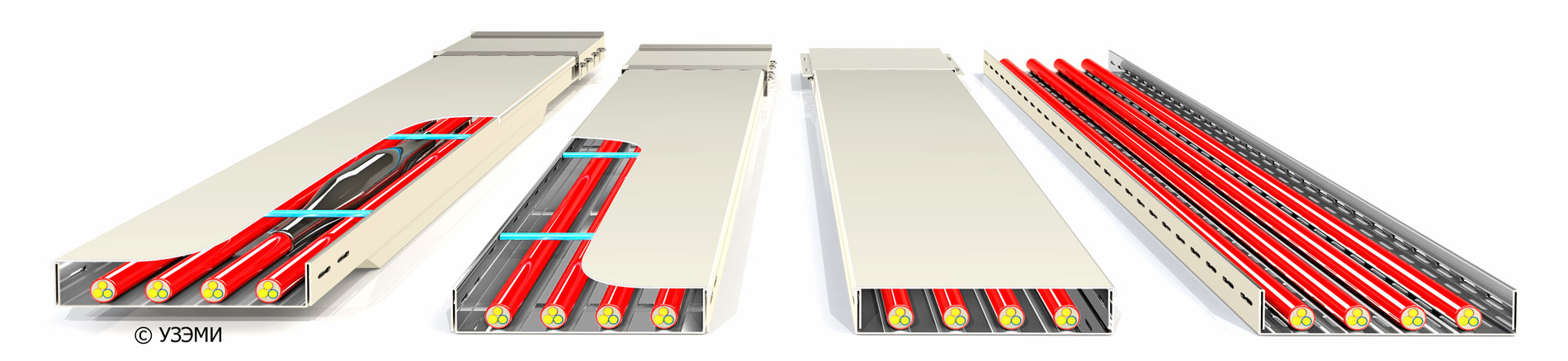

Для предприятий сырьевых и генерирующих отраслей рекомендуется использовать специальные индастриал-решения марки УЗЭМИ. Сегодня кабельные конструкции УЗЭМИ успешно применяются при проектировании ответственных объектов: РОССЕТИ, ФСК ЕЭС, МРСК, РОСАТОМ, РУСГИДРО, РОСКОСМОС, ГАЗПРОМ, РОСНЕФТЬ, РОСТЕХ, ТРАНСНЕФТЬ, ЛУКОЙЛ и др. Изделия показаны с вырезами крышек для отображения внутреннего устройства.

• Конструкция ПЕРФОКОР-МФ;
• Конструкция ПЕРФОКОР;
• Короб четырехбортный;
• Лоток четырехбортный.



Кабельные конструкции УЗЭМИ обладают высокими эксплуатационными характеристиками, сертифицированы для использования во всех типах атмосфер по ГОСТ 15150-69 и предназначены для предприятий сырьевых и генерирующих отраслей:

● Генерация и электроэнергетика; ● Химическая промышленность; ● Топливная промышленность;

● Цветная металлургия; ● Черная металлургия; ● Транспорт и связь.



Каталог в формате PDF



Альбом типовых решений		Образец спецификации материалов		Каталог в формате  PDF		Заказать каталог почтой



	Облегченная серия ЦУП	Стандартная серия	Особая серия	Экстримальная серия
Тип атмосферы эксплуатации по ГОСТ 15150-69	I	II	III	IV
Класс стойкости к коррозии по ГОСТ 52868-07	3	6	9А, 9С	9B, 9D
Условия эксплуатации по ГОСТ 15150-69	Т4-Т2 УХЛ4-УХЛ2	Т5-Т1 УХЛ5-УХЛ1	Т5-Т1 УХЛ5-УХЛ1, ОМ5-ОМ1	Т5-Т1 УХЛ5-УХЛ1, М5-М1
Антикоррозионное покрытие / сталь	Оцинкование по методу Сендзимира до 18 мкм	Горячее оцинкование погружением по ГОСТ 9.307 до 120 мкм	Аустенитная сталь №1	Аустенитная сталь №2
Регламентные снеговые нагрузки	-	ПЕРФОКОР ПЕРФОКОР-МФ	-	-



СЕРТИФИЦИРОВАННЫЕ РЕШЕНИЯ

При запуске в производство, кабельные конструкции проходят процедуру испытаний, добровольной сертификации и имеют полный пакет сертификатов, подтверждающие их задекларированные характеристики: сертификат ГОСТ Р; сертификат пожарной безопасности класса НГ; климатические сертификаты исполнения У, ХЛ, Т, М для атмосфер типов I, II, III, IV по ГОСТ 15150-69. Подробнее смотрите раздел “Сертификаты”.

Сертификат соответствия ГОСТ Р	Сертификат пожарной безопасности класс НГ
Климатический сертификат "Серия ЦУП"	Климатический сертификат "Серия СТ"
Климатический сертификат "Серия ОС"	Климатический сертификат "Серия ЭС"



Второе поколение ПЕРФОКОР

Специалисты группы компаний КОРОБОВ усовершенствовали кабельную систему класса SVS (от англ. Safe Vent System или Защищенная Вентилируемая Система). Система построена на базе кабельных конструкций II-го поколения, марки ПЕРФОКОР, которая дополнена новым изделием для защищенного монтажа кабельных муфт, марки ПЕРФОКОР-МФ.

• Работа со снеговыми нагрузками;
• Многоуровневая защита кабеля;
• Монтаж кабельных муфт.

Перфокор четырехбортный: короб-конструкция, снабжённая интегрированной рамой со скрытыми отверстиями. Изделие является коробом (п. 2.1.10 ПУЭ), конструкцией для прокладки кабеля сечением свыше 25 кв. мм (п. 2.3.123 ПУЭ) и обеспечивает естественную вентиляцию, согласно "Общих требований" (п. 2.3.14 ПУЭ).

Подробную информацию читайте в разделе "Новое поколение ПЕРФОКОР".

Уровни защиты кабеля	ПЕРФОКОР		Короб кабельный		Лоток кабельный
1. Профилактика деструкции изоляции	■		□		□
2. Работа со снеговыми нагрузками	■		□		□
3. Широкополосное экранирование	■		□		□
4. Увеличенные поворотные секции	■		□		□
5. Увеличенный запас прочности	■		□		□
6. Оперативное обслуживание	■		□		■
7. Механическая защита	■		■		□



Для всех типов кабеля

Автоматизация индустриальных предприятий требует внедрения новых решений для организации надежной передачи потоков информации, мониторинга и управления активно-адаптивной сетью. На смену аналоговым носителям информации, приходят цифровые высокоскоростные проводники: типа витая пара и волоконно-оптические кабели, которые предъявляют особые требования к кабельным конструкциям.

		Волоконно-оптический кабель
		Носитель цифрового сигнала, используется при наружной установке, в т.ч. на цифровых  подстанциях ЦПС, особо требователен к радиусам поворотов и механической защите из-за высокой хрупкости  стекловолокна
		Кабель типа витая пара
		Проводник цифрового сигнала, используется для передачи информации внутри ЦПС, ЦОД и т.п., при высокой напряженности электрического поля может вносить нелинейные искажения в передаваемые данные
		Контрольный кабель
		Проводник аналогово сигнала,  используется для передачи электрического сигнала КИПиА, при наличии энергоемкого оборудования и силовых проводников воспринимает паразитные наводки напряжений
		Силовой кабель
		Проводник силового питающего электрического тока, из-за большого сечения и количества жил требователен к увеличенным радиусам поворотов, а также температурному режиму  эксплуатации



Защищенный монтаж муфт

Новое решение для монтажа кабельных муфт позволяет производить соединение кабеля, непосредственно в защитной оболочке ПЕРФОКОР-МФ. Изделие имеет многоуровневую защиту кабеля, аналогичную обновленному ПЕРФОКОР, функционально дополненную устройством для размещения соединительных муфт.



Работа со снеговыми нагрузками			Ложемент для монтажа муфт
	В новом поколении ПЕРФОКОР и ПЕРФОКОР-МФ применяется усиленная крышка лонжеронного типа, выдерживающая значительные снеговые нагрузки, свойственные эксплуатации на открытом воздухе			ПЕРФОКОР-МФ имеет специальную нишу - ложемент, для монтажа кабельных муфт непосредственно в корпусе изделия, выполненную по технологии защищенного соединения «Safe Connect»
Защита и вентиляция			Оперативное обслуживание
	Изделия серии ПЕРФОКОР, изготавливаемые по обновленной технологии защищенной вентиляции «Vent Safe-II», объединили в себе механическую защиту и естественную вентиляцию кабеля			Стыки секций ПЕРФОКОР и ПЕРФОКОР-МФ, выполнены по технологии «Fast Open», имеют быстросъемный фиксатор крышки, обеспечивающий доступ для оперативного обслуживания

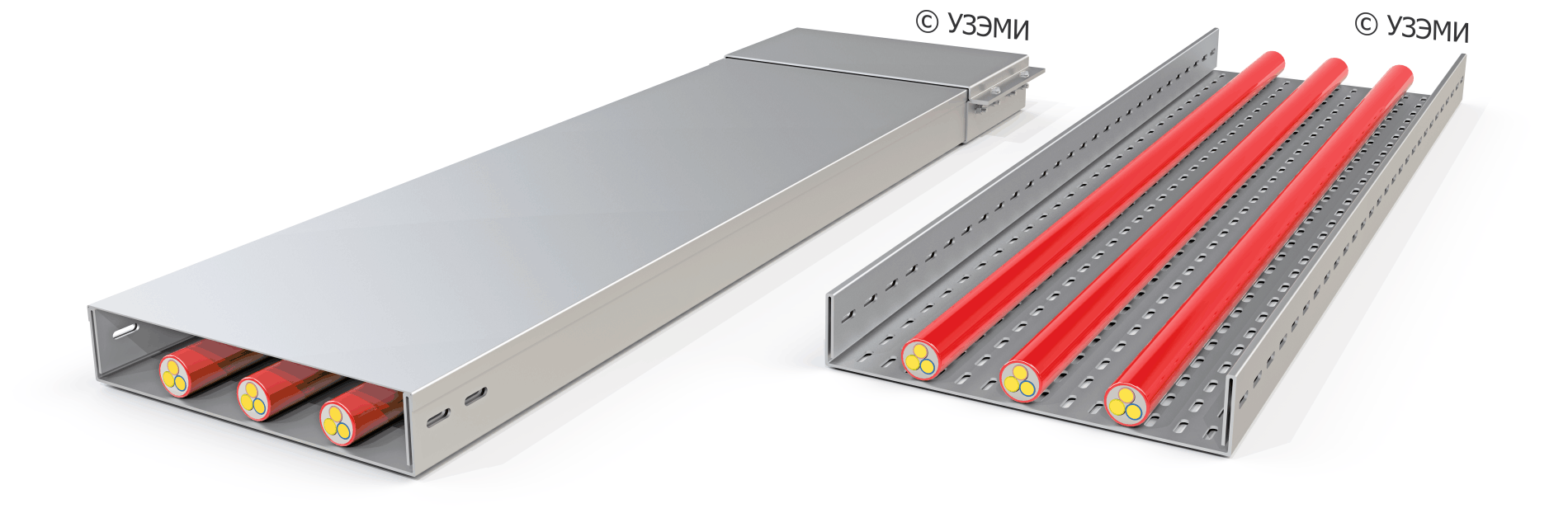

Короб и лоток четырехбортные

Для предприятий индустриального сектора экономики доступны модифицированные классические решения, такие как, короб и лоток четырехбортные. Изделия имеют гибридную конструкцию в основе которой лежит интегрированная рама, позволяющая классифицировать данные решения, как кабельные конструкции.

• Увеличенный запас прочности изделий;
• Оперативное обслуживание в лотке;
• Механическая защита в коробе.



Короб четырехбортный: короб-конструкция, снабжённая интегрированной рамой. Изделие обеспечивает защиту кабеля при механических воздействиях, согласно "Общих требований" (п. 2.3.14 ПУЭ).

Лоток четырехбортный: лоток-конструкция, снабжённая интегрированной рамой. Изделие обеспечивает вентиляцию кабеля, согласно "Общих требований" (п. 2.3.14 ПУЭ).



Работайте уверенно

Для создания надежной кабельной линии нужно использовать кабельную систему, все элементы которой обладают соответствующими характеристиками. Четырехбортный перфокор, лотки и короба УЗЭМИ совместно с несущими конструкциями образуют кабельную систему с высоким запасом прочности, что полностью отвечает концепции промышленной безопасности группы компаний КОРОБОВ.

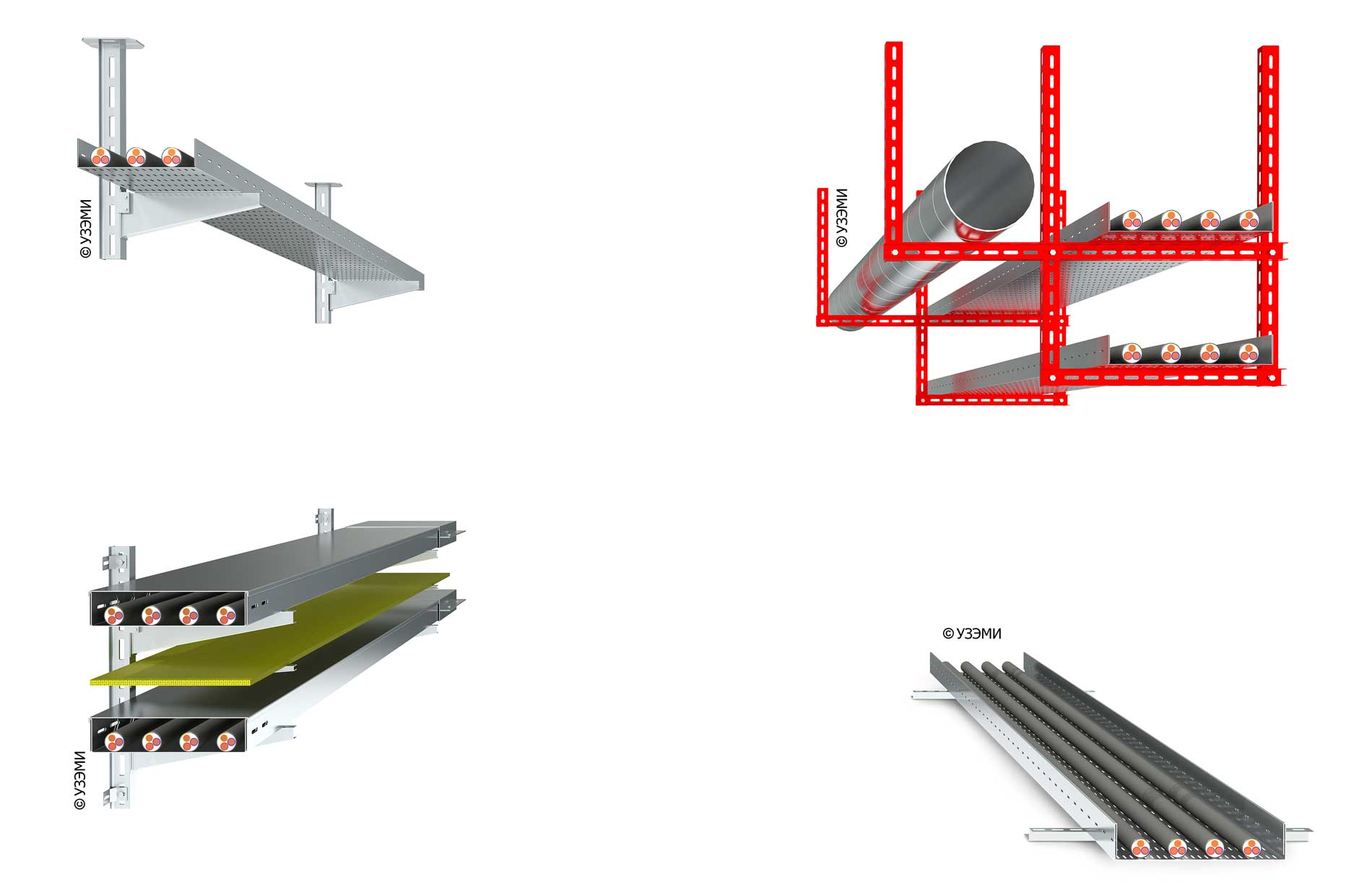

Система кабельных конструкций УЗЭМИ
Перфокор  Перфокор-МФ	Короб четырехбортный УЗЭМИ		Лоток четырехбортный УЗЭМИ
Консоли кабельные  УЗЭМИ		Стойки двутавровые УЗЭМИ



Эффективность технологий

Наглядным примером эффективности новых технологий служит решение УЗЭМИ для энергетической отрасли. Применение перфокора УЗЭМИ приводит к значительному снижению стоимости строительно-монтажных работ, при этом суммарная масса кабельных конструкций УЗЭМИ в двое меньше, по сравнению с морально устаревшими коробами блочного типа.

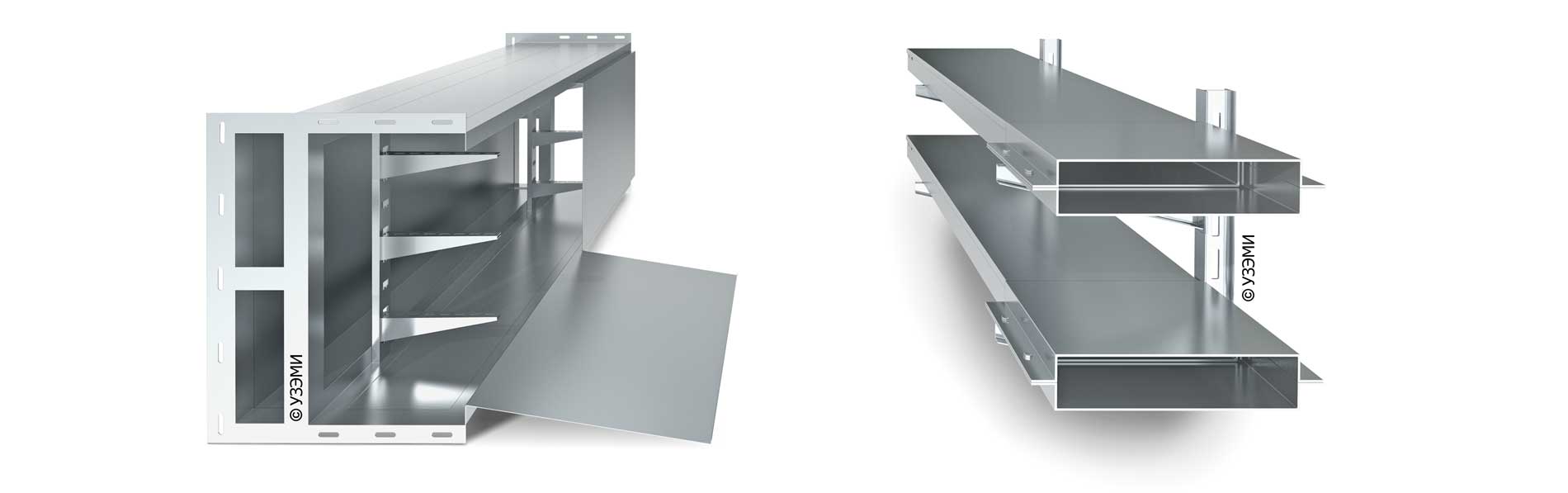

	Короб ККБ-П 0,65/0,6-2		Конструкции УЗЭМИ
	Масса 173 кг		Масса 88 кг



		Короб блочного типа (ККБ-П 0,65/0,6-2)		Конструкции УЗЭМИ (на базе перфокоров)
Место для укладки кабеля		1200 мм		1200 мм
Масса пролета 2 метра		173 кг		88 кг (-85 кг)
Монтажные работы		Монтажники и Кран		Монтажники (-Кран)
Технические особенности		Защита		Защита и Вентиляция
Стоимость, без НДС*		11 103,60		9 432,10 (-15%)

* - указана сравнительная стоимость материалов по состоянию на IV квартал 2015 года
