  • На высоте прогресса
    На высоте прогресса

    Перфорост объединяет решения, которые позволяют достичь лучших
    результатов

ПЕРФОРОСТ: Защищенное решение для больших пролетов

Специалисты компании КОРОБОВ разработали и внедрили в производство новую кабельную систему класса SVS (от англ. Safe Vent System или Защищенная Вентилируемая Система). Система класса SVS построена на базе кабельных конструкций второго поколения - перфоростах. Перфорост является изделием, объединившим в своей конструкции уникальные технические решения, которые позволили нам достичь высоких результатов. В основе решений лежит опыт безаварийной эксплуатации подобных конструкций с 2010 года.

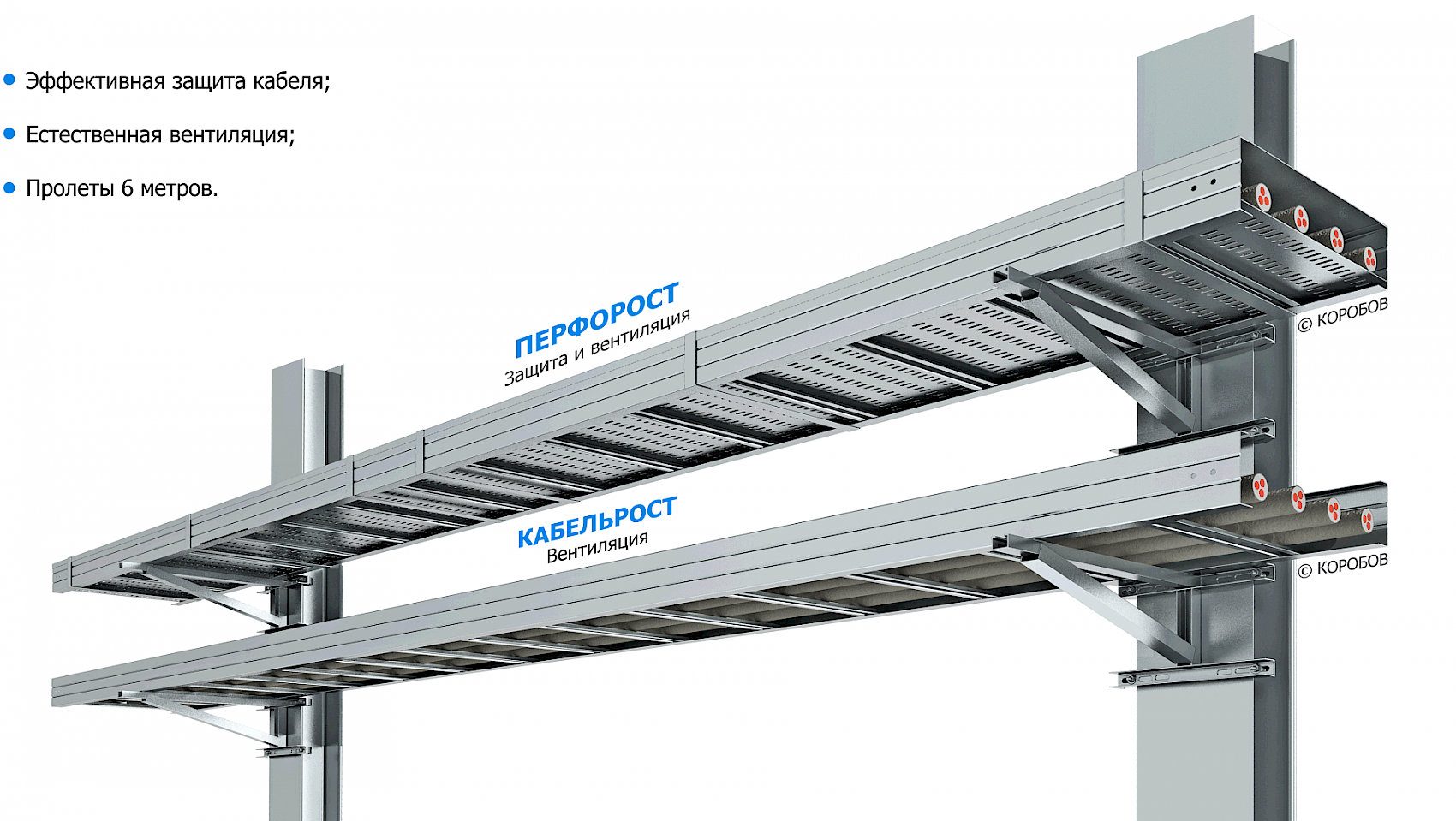

ПЕРФОРОСТ и КАБЕЛЬРОСТ
ПЕРФОРОСТ и КАБЕЛЬРОСТ



ВАЖНО! В разделе представлены объекты интеллектуальной собственности. Производство, предложение к продаже (посредством сети интернет, через выставление счетов, коммерческих предложений и пр), продажа, складирование, транспортировка, монтаж и эксплуатация изделий, являющихся объектами интеллектуальной собственности, без согласия правообладателей является незаконным и влечет ответственность. Более подробную информацию можно узнать в разделе "Правовая практика".

СОВРЕМЕННОЕ РЕШЕНИЕ

Одним из важных направлений в новых разработках компании КОРОБОВ являются системные решения для предприятий отраслей переработки и потребления. Отличительной особенностью кабельных конструкций марки КОРОБОВ является высокая эффективность за счет применения сбалансированных системных решений.

Металлургия

Химическая промышленность

Цветная и
черная металлургия
Химическая
промышленность


Электроенергетика

Генерация и
электроэнергетика
Топливная
промышленность



РАБОТА В ПРАВОВОМ ПОЛЕ

Главным приоритетом в работе предприятий Группы компаний КОРОБОВ является, соответстствие изделий Российскому законодательству, поэтому новинкам всегда дается правовая оценка, которая вчастности подтверждается сертификатами.

ПЕРФОРОСТ: короб-конструкция, снабжённый пространственной рамой с вентиляционными отверстиями (в исполнении П). Изделие является кабельным коробом (п. 2.1.10 ПУЭ), конструкцией для прокладки кабеля сечением свыше 25 кв. мм. (п. 2.3.123 ПУЭ) и обеспечивает естественную вентиляцию (в исполнении П), согласно "Общих требований" (п. 2.3.14 ПУЭ).

Правила устройства электроустановок, ПУЭ

2.1.10. Короб должен служить защитой от механических повреждений проложенных в нем проводов и кабелей.

2.1.11. Лоток не является защитой кабеля от внешних механических повреждений, проложенных на нем кабелей.

2.3.14. Трасса кабельной линии должна выбираться с учетом наименьшего расхода кабеля, обеспечения сохранности кабеля при механических воздействиях, обеспечения защиты от коррозии, вибрации, перегрева и от повреждений соседних кабелей электрической дугой при возникновении КЗ на одном из кабелей.

2.3.123. В кабельных сооружениях прокладку контрольных кабелей и силовых кабелей сечением 25 кв. мм. и более, за исключением небронированных кабелей со свинцовой оболочкой, следует выполнять по кабельным конструкциям.

Контрольные небронированные кабели, силовые небронированные кабели со свинцовой оболочкой и небронированные силовые кабели всех исполнений сечением 16 кв. мм. и менее следует прокладывать по лоткам или перегородкам.

  ПЕРФОРОСТ Короб
кабельный

Лоток
кабельный


1. Прокладка кабеля свыше 25 кв.мм. (п. 2.3.123. ПУЭ)

2. Вентиляция кабеля, исполнение П (п. 2.3.14. ПУЭ)

3. Механическая защита кабеля (п. 2.1.10. ПУЭ)

4. Очистка от загрязнений (исполнение ПУЦ)

5. Строительные пролеты 6 метров




ЭФФЕКТИВНОЕ РЕШЕНИЕ

Всем известно, что стандартная сетка колонн в промышленных сооружениях составляет 6 метров. Поэтому электроснабжение на вновь возводимых и реконструируемых промышленных предприятиях эффективно реализуется с помощью перфоростов, позволяющих создавать кабельные линии со строительными пролетами, кратными сетке колонн. В свою очередь, подключение оборудования можно раелизовать с помощью менее габаритных изделий, также представленных в каталоге КОРОБОВ в широком ассортименте.


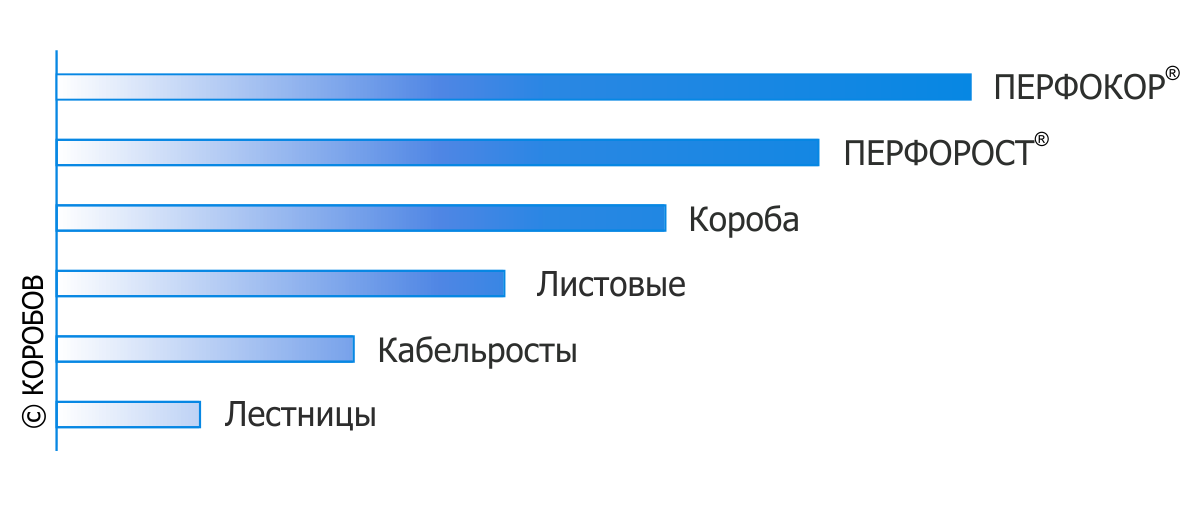

ТОПОВОЕ
РЕШЕНИЕ



Кабельные конструкции ПЕРФОРОСТ сочетают в себе лучшие свойства нескольких классических изделий. ПЕРФОРОСТ является конструкцией, обеспечивает оптимальную защиту и вентиляцию кабеля с возможностью создания строительных пролетов до 6 метров между консолями.


ДЛЯ РОССИЙСКИХ
УСЛОВИЙ



Изделия выпускаются в четырех исполнениях (под заказ) и сертифицированы для работы во всех типах атмосфер по ГОСТ 15150-69, что гарантирует безаварийную эксплуатацию кабельной линии на протяжении всего срока службы

  Исполнение
№1
Исполнение
№2
Исполнение
№3

Тип атмосферы эксплуатации по ГОСТ 15150-69 I II III

Класс стойкости к коррозии по ГОСТ 52868-07 3 6 9А, 9С

Условия эксплуатации по ГОСТ 15150-69 Т4-Т2
УХЛ4-УХЛ2
Т5-Т1
УХЛ5-УХЛ1
Т5-Т1
УХЛ5-УХЛ1, ОМ5-ОМ1

Антикоррозионное покрытие / сталь Оцинкование
по методу Сендзимира
до 18 мкм
Горячее оцинкование
погружением по
ГОСТ 9.307 до 120 мкм
Высоколегированная
нержавеющая
сталь




ЭФФЕКТИВНЫЕ ТЕХНОЛОГИИ

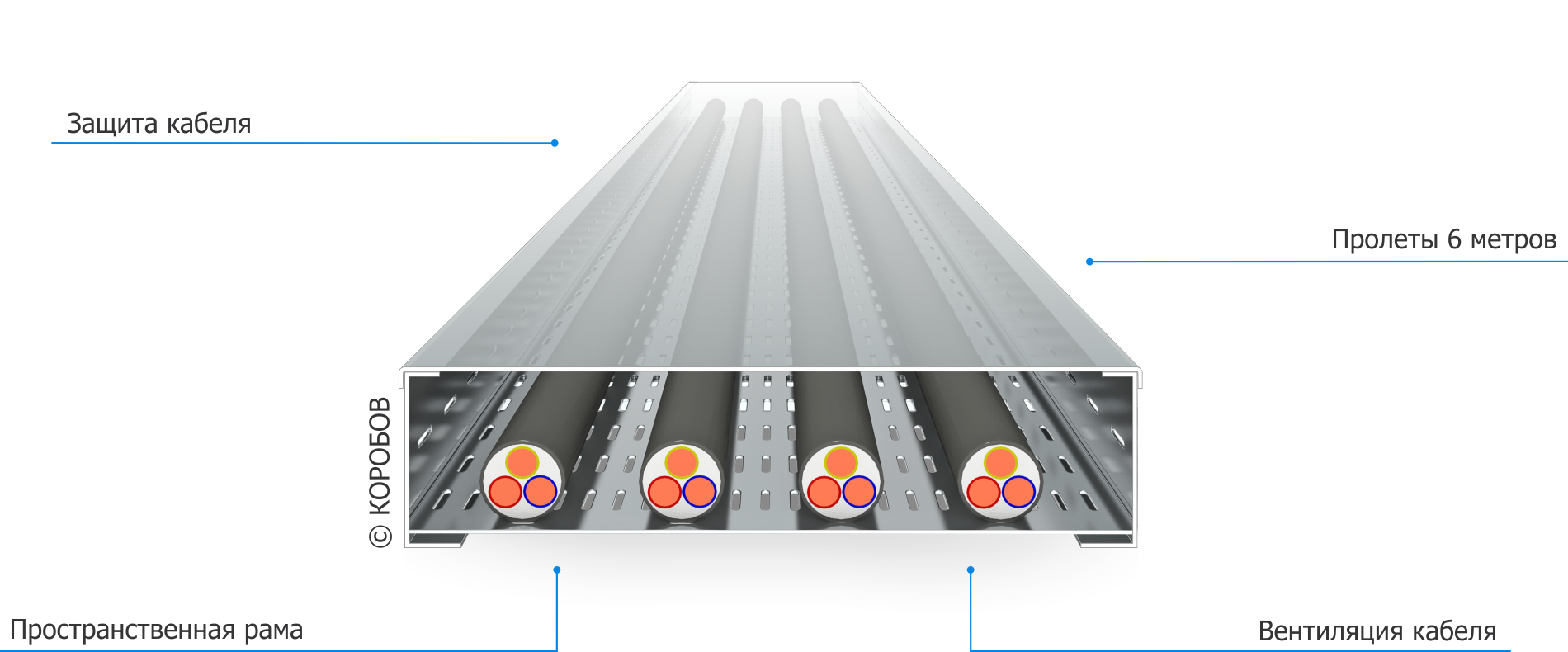

Достичь высоких эксплуатационных характеристик позволяют технологии: объемного основания "Space Grid Technology" и эффективной вентиляции “Open Vent”. Особенность конструкции перфороста заключается в конфигурации основания, благодаря чему образуется легкая, но прочная рама, в которой имеются вентиляционные отверстия.



Защищенная вентилируемая система



Пространственная рама

Перфорост относится к новому классу кабельных
конструкций Safe Vent System (в переводе с англ.
Защищенная Вентилируемая Система). Перфорост
обеспечивает естественную вентиляцию кабеля и
его эффективную механическую защиту.
  В основе перфороста лежит запатентованная
технология объемного основания Space Grid
Technology, образующая пространственную раму.
Благодаря раме перфорост обладает особой
прочностью и является кабельной конструкцией.


Эффективная вентиляция



Экономическая выгода

Основание перфороста производятся по
запатентованной технологии эффективной
вентиляции Open Vent. Перфорация в основании
перфороста обеспечивает естественную
вентиляцию кабеля по всей длине кабельной
линии.
  За счет высокотехнологичных решений,
реализованных в конструкции перфороста, возможно
создание защищенных кабельных линий с пролетами
до 6 метров, что значительно снижает стоимость
материалов и строительно-монтажных работ.

РЕАЛИЗОВАННЫЕ ПРОЕКТЫ

Реализовано множество значимых проектов, связанных с реконструкцией и строительством новых объектов всех отраслей промышленности. Конструкции ПЕРФОРОСТ получили высокую оценку со стороны проектных организаций и заказчиков. Изделия успешно проходят технико-экономическое обоснование на стороне заказчиков и не имеют претензий от органов экспертизы при сдаче рабочей документации.

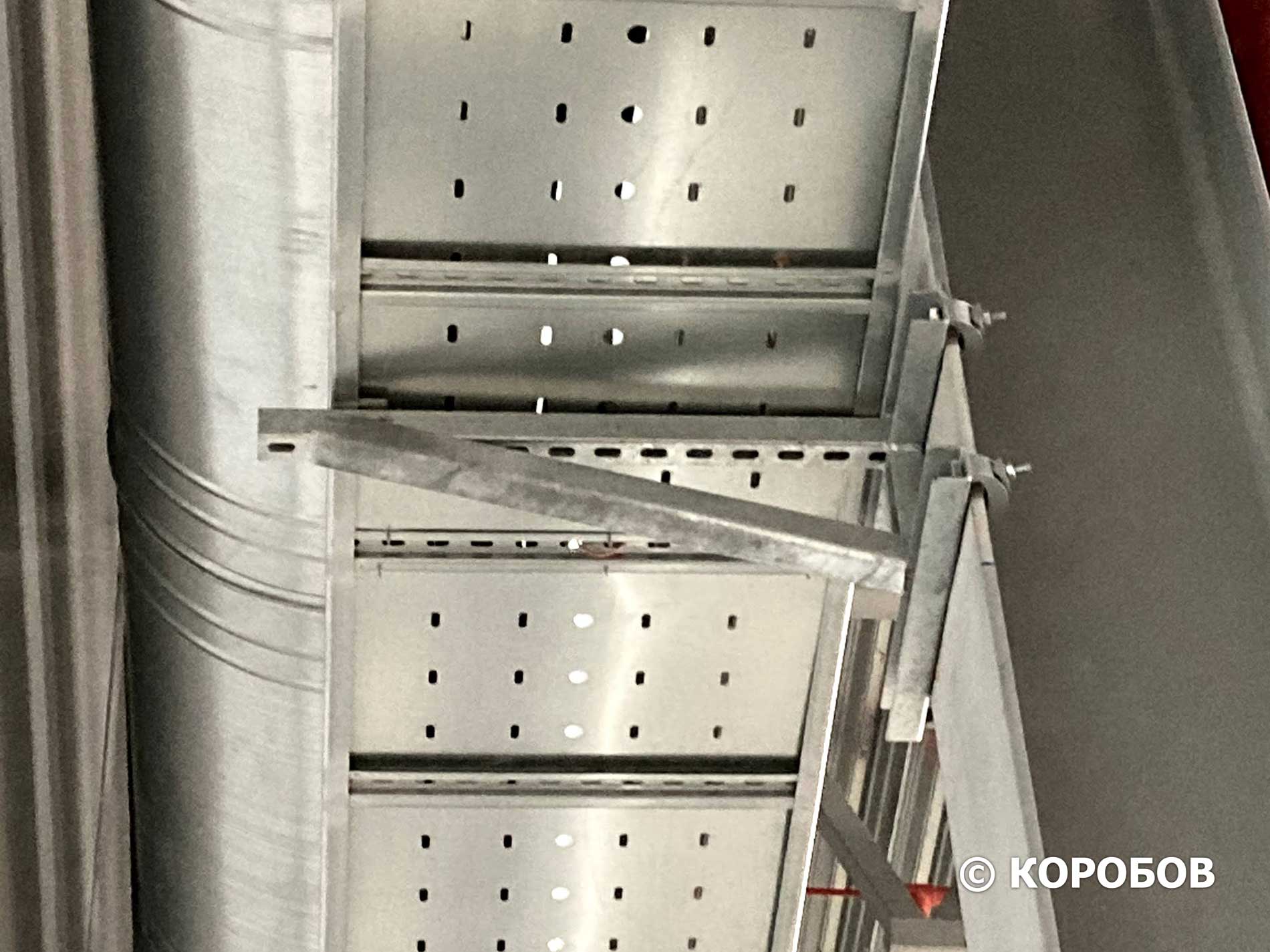

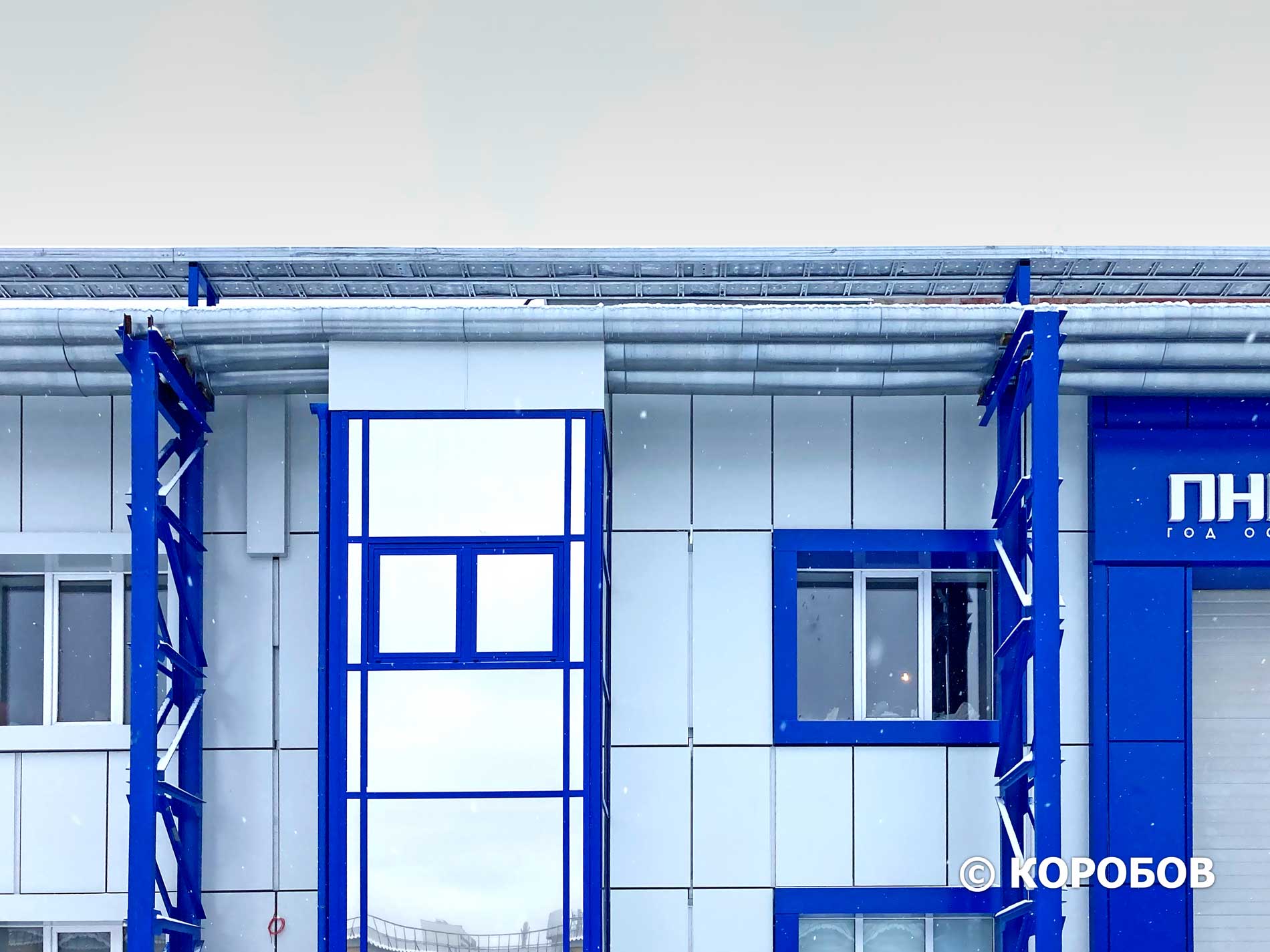

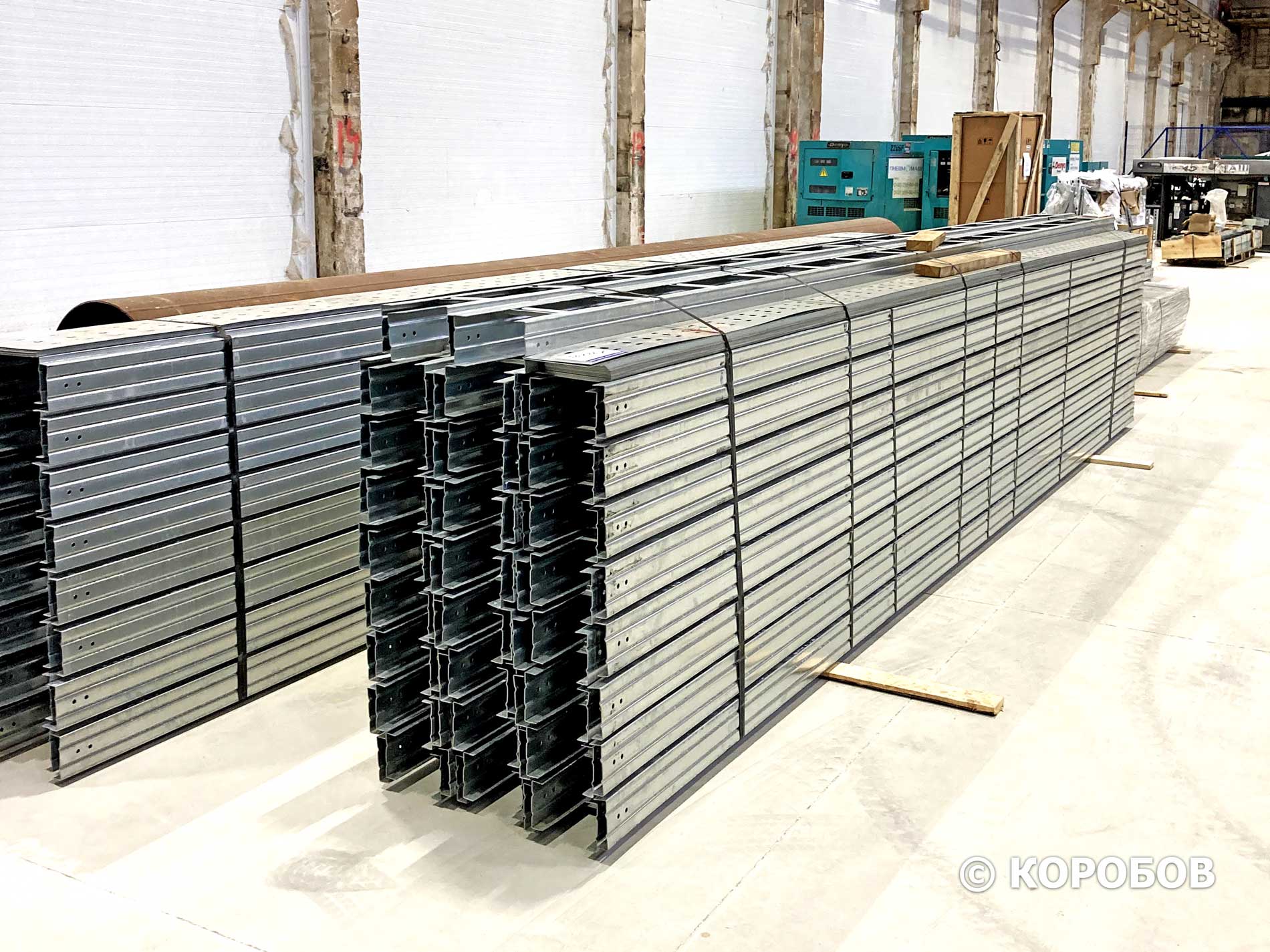

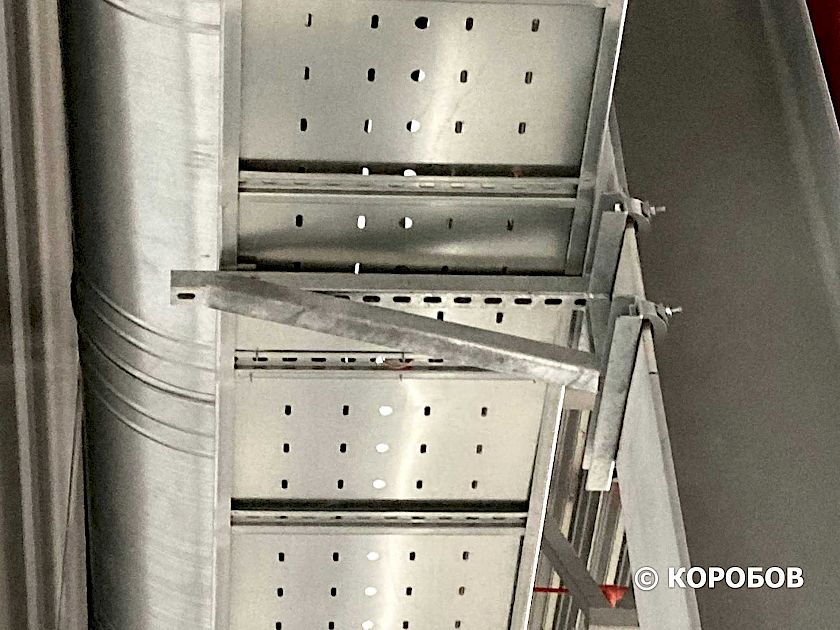

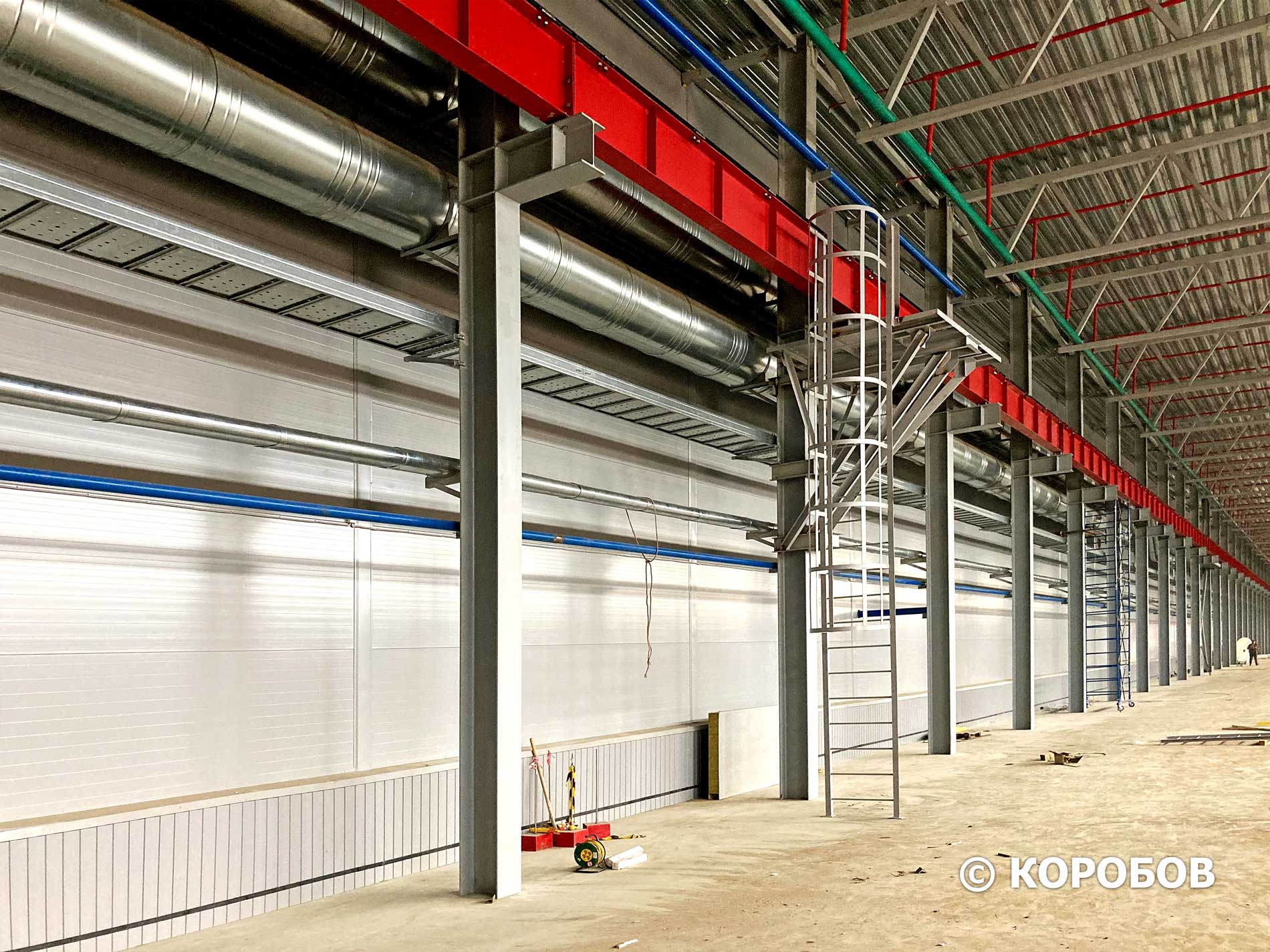

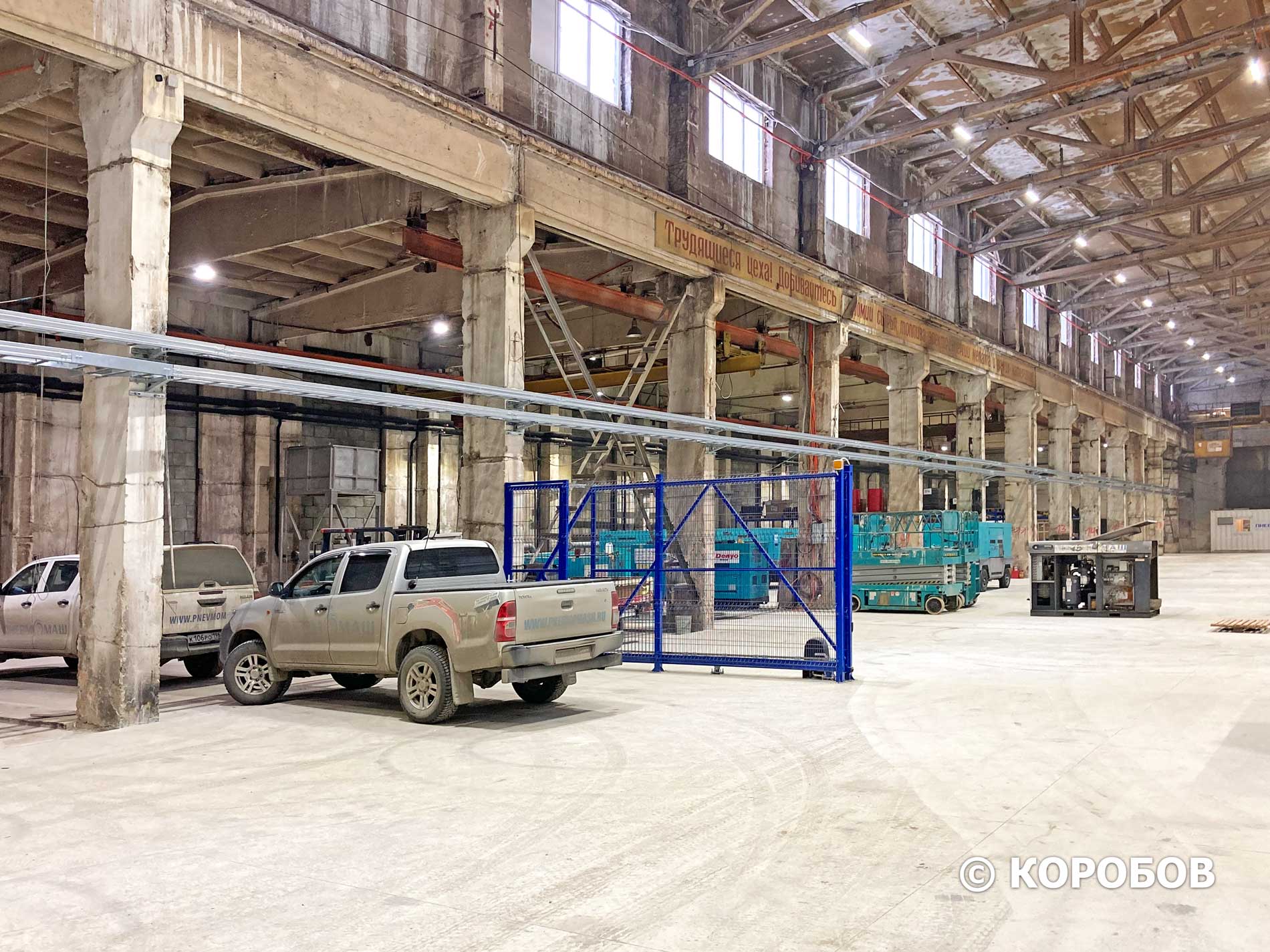

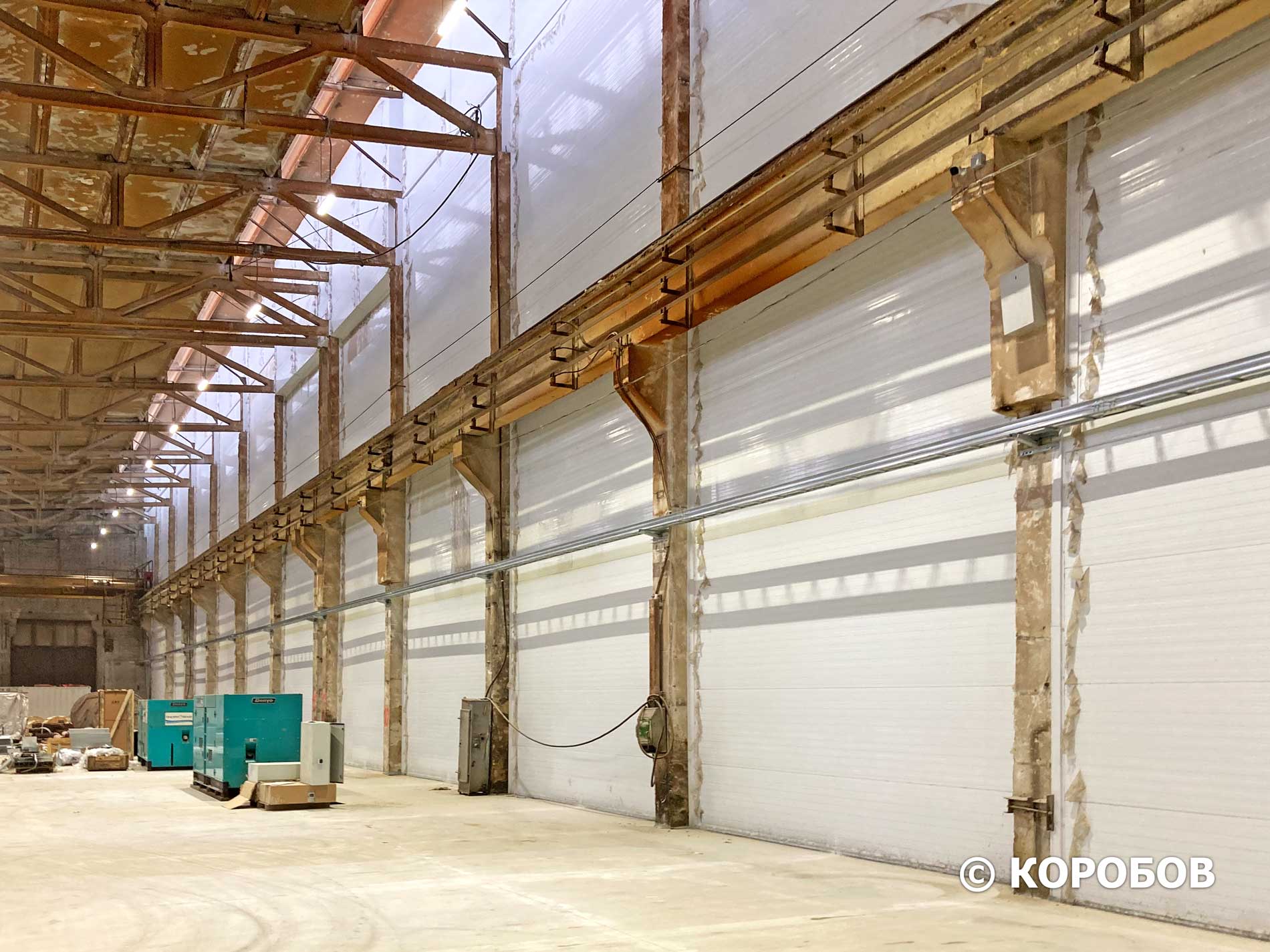

Фото кабельрост (перфорост) Фото кабельрост (перфорост)

Фото кабельрост (перфорост) Фото кабельрост (перфорост)

Фото кабельрост (перфорост) Фото кабельрост (перфорост)



ЗАКАЗЧИК

ОБЪЕКТ,
РЕГИОН


БКБФ Боровичская картонно-бумажная фабрика, Новгородская обл.
УГМК ГОК "Гайский", г.Гай, Оренбуржская обл.
КОНЦЕРН ТЕХМАШ Завод "Верхнетуринский машиностроительный завод", Свердловская обл.
РОСТЕХ Завод "ОДК Кузнецов", г.Самара
PAPIRONE Завод "Папироне", г.Алматы, республика Казахстан
ПНЕВМОМАШ Завод "Пневмомаш", г.Екатеринбург
МО РФ Завод "По производству БПЛА", г.Дубна, Московская обл
РАБЭКС ГРУПП Завод "Саранский завод Резинотехника", г.Саранск, Мордовия
АЛМАЗ-АНТЕЙ Завод "Сатурн", г.Омск, Омская обл.
SEGEZHA GROUP Завод "Сокольский ДОК", г.Сокол, Вологодская обл.
ТЕРМОТРОН Завод "Термотрон", г.Брянск
ЗАВОД РТИ Завод "Уральский резиновых технических изделий", г. Екатеринбург
КОНЦЕРН "ГИДРОПРИБОР" Завод "Уралэлемент", г.Верхний Уфалей, Челябинская обл.
ФОРЭС Завод "Хим. реагентов "ФОРЭС", г.Екатеринбург, Свердловская обл.
ОБЪЕДИНЕННАЯ МЕТ. КОМПАНИЯ Завод "Чусовской Металлургический", г.Чусовой, Пермский край
ГРУППА ЭНЕРГОПРОМ Завод "ЭПМ-Новосибирский электродный", г.Новосибирск
Трест УТСС Здание УТСС, г.Екатеринбург, Свердловская обл.
KINROSS GOLD Золотодобывающая компания "Северное золото", Чукотский АО
ГК ПЕТРОПАВЛОВСК Золотодобывающая компания "Атласмайнинг", Амурская обл.
ПОЛЮС Золотоизвлекательная фабрика ЗИФ-5 Благодатного м-ния, Красноярский край
ПОЛЮС Золоторудное месторождение "Чульбаткан", Хабаровский край
РГРК Комбинат "Черногорский ГОК", г.Норильск
ЦЕНТР СУДОРЕМОНТА ЗВЕЗДОЧКА Комплекс переработки радиоактивных отходов, г.Северодвинск
УГМК Медногорский медно-серный комбинат, Оренбургская обл.
ГАЗПРОМНЕФТЬ-ТЕРМИНАЛ Нефтебаза "Нижнетагильская", Свердловская обл.
НЕФТЕБАЗА Нефтебаза "Черепаново", Новосибирская область
ГАЗПРОМНЕФТЬ ОНПЗ НПЗ "Омский", г.Омск, Омская обл.
НПО ТЕРМ Научно-производственное объединение "Терм", г.Екатеринбург
АЛЬТАИР Производственно-складской комплекс с АБК, СЭЗ "Узловая", Тульская обл.
РОССЕТИ, МРСК УРАЛА ПС 110/10 кВ "Кириллово", г.Невьянск, Свердловская обл.
АЛТАЙСКИЙ БРОЙЛЕР Птицекомплекс "Алтайский бройлер", г.Бийск
СИБАГРО Свинокомплекс «Томский», Томская обл.
ТД ЭЛЕКТРОИЗДЕЛИЯ

ТД «Электроизделия», г.Екатеринбург

УПНМ

Уруссинское предприятие нерудных материалов, РТ

БИЙСКЭНЕРГО ТЭЦ-1 "Бийская", г.Бийск, Алтайский край
Т ПЛЮС ТЭЦ-3 "Кировская", г.Кирово-Чепецк
СТРОЙСЕРВИС Шахта №12, г.Киселевск, Кемеровская обл.

Данные включают проекты в которых применены решения на кабельных конструкциях типа кабельрост и перфорост




СЕРТИФИЦИРОВАННОЕ РЕШЕНИЕ

При запуске в производство, изделия проходят процедуру испытаний и добровольной сертификации. Кабельные конструкции перфорост КОРОБОВ имеют полный пакет сертификатов, подтверждающий их задекларированные характеристики: сертификат соответствия; сертификат пожарной безопасности класса НГ; климатические сертификаты исполнения УХЛ, Т, М; сертификат непрерывности электрической цепи.


Сертификат ГОСТ Р МЭК 52868-07 КОРОБОВ (лотки и консоли) Сертификат ГОСТ Р МЭК 61084-1-07 КОРОБОВ (кабельные короба)

Кабельные
конструкции
ГОСТ 52868-07
Кабельные
короба
ГОСТ 61084-1-07


Сертификат ИСО 9001-2015 ISO 9001:2015 КОРОБОВ Сертификат ГОСТ 30244-94 КОРОБОВ (класс негорючести НГ)

Качество
менеджмента
ИСО 9001-2015
Класс
негорючести НГ
ГОСТ 30244-94


Сертификат ГОСТ 15150-69 КОРОБОВ (эксплуатация в т.ч. УХЛ1) Сертификат ГОСТ Р МЭК 52868-07 КОРОБОВ (лотки и консоли) непрерывность цепи заземления

Эксплуатация
УХЛ1
ГОСТ 15150-69
Непрерывность
эл.цепи
ГОСТ 52868-07



ПРОСТАЯ ИНТЕГРАЦИЯ

Специалисты группы компаний КОРОБОВ обеспечивают техническую поддержку и ведение проектной документации, от внедрения оборудования в проект до непосредственного запуска энергетической системы на объекте. Для более эффективной интеграции нового оборудования разработаны и доступны следующие материалы:

Более подробную информацию о конструкциях ПЕРФОРОСТ вы можете узнать каталоге КОРОБОВ.
