Кабеленесущие системы
Кабеленесущие системы марки КОРОБОВ производятся с 2005 года и предназначены для предприятий всех отраслей промышленности, а также объектов социально-культурного профиля. Отличительной особенностью кабеленесущих систем КОРОБОВ является высокая эффективность и гибкость использования за счет применения сбалансированных системных решений.
ВАЖНО! В разделе представлены объекты интеллектуальной собственности. Производство, предложение к продаже (посредством сети интернет, через выставление счетов, коммерческих предложений и пр), продажа, складирование, транспортировка, монтаж и эксплуатация изделий, являющихся объектами интеллектуальной собственности, без согласия правообладателей является незаконным и влечет ответственность. Более подробную информацию можно узнать в разделе "Правовая практика".
ОГЛАВЛЕНИЕ РАЗДЕЛА
ТЕХНИЧЕСКАЯ БИБЛИОТЕКА |
|
| 1.1. Каталог конструкций КОРОБОВ | |
| 1.2. Альбом типовых решений (pdf) | |
| 1.3. Альбом типовых решений (dwg) | |
| 1.4. Библиотека для Revit (rte) | |
| 1.5. Модели изделий Autocad (dwg) | |
| 1.6. Библиотеки для NanoCAD (sdf) | |
| 1.7. Виды исполнений | |
| 1.8. Сертификаты соответствия | |
| 1.9. Технологии | |
КАБЕЛЕНЕСУЩИЕ СИСТЕМЫ |
|
| 2.1. Система конструкций ПЕРФОРОСТ | |
| 2.2. Система конструкций ДИНОРОСТ | |
| 2.3. Система конструкций КАБЕЛЬРОСТ | |
| 2.4. Система лестничных лотков | |
| 2.5. Система листовых лотков | |
| 2.6. Система световых лотков | |
| 2.7. Система проволочных лотков | |
| 2.8. Система промышленных фальшполов | |
| 2.9. Система монтажная | |
| 2.10. Система повышенной огнестойкости | |
| 2.11. Система метизов и креплений |
КАТАЛОГ КАБЕЛЕНЕСУЩИХ СИСТЕМ
В технической библиотеке представлены материалы, позволяющие получить максимально расширенную информацию о действующием ассортименте кабеленесущих систем КОРОБОВ, такие как: каталог кабеленесущих систем, альбом типовых решений, модели изделий для Autodesk Revit, NanoCAD и AutoCAD, реализованные технологии и сертификаты качества.
 |
1.1. Каталог изделий формат PDF |
 |
1.2. Альбом типовых решений формат PDF |
 |
1.3. Альбом типовых решений формат DWG |
 |
1.4. Библиотеки для Revit формат RTE |
 |
1.5. Модели изделий формат DWG |
 |
1.6. Библиотеки для NanoCAD формат DB |
ИСПОЛНЕНИЯ КАБЕЛЕНЕСУЩИХ СИСТЕМ
Металлические кабеленесущие системы КОРОБОВ производятся из несгораемых материалов в трех исполнениях. Каждое исполнение соответствует определенному классу стойкости к коррозии по ГОСТ 52868-07 и может эксплуатироваться в соответствующем типе атмосферы по ГОСТ 15150-69.
| Исполнение №1 |
Исполнение №2 |
Исполнение №3 |
|
| Тип атмосферы эксплуатации по ГОСТ 15150-69 | I | II | III |
| Класс стойкости к коррозии по ГОСТ 52868-2021 | 3 | 6 | 9А, 9С |
| Условия эксплуатации по ГОСТ 15150-69 | Т4-Т2 УХЛ4-УХЛ2 |
Т5-Т1 УХЛ5-УХЛ1 |
Т5-Т1 УХЛ5-УХЛ1, ОМ5-ОМ1 |
| Антикоррозионное покрытие / сталь | Оцинкование по методу Сендзимира до 18 мкм |
Горячее оцинкование погружением по ГОСТ 9.307 до 120 мкм |
Высоколегированная нержавеющая сталь |
СЕРТИФИКАТЫ КАБЕЛЕНЕСУЩИХ СИСТЕМ
При запуске в производство, кабеленесущие системы проходят процедуру испытаний, добровольной сертификации и имеют пакет сертификатов, подтверждающий их полное соответствие государственным стандартам качества.
ТЕХНОЛОГИИ КАБЕЛЕНЕСУЩИХ СИСТЕМ
Кабеленесущие системы предприятий Группы компаний КОРОБОВ производятся с применением современных технологий, обладают уникальными эксплуатационными характеристиками и отвечают самым высоким стандартам качества.
 |
ДИНОРОСТ |
В изделиях системы ДИНОРОСТ применены современные запатентованные технологии, позволяющие достичь значительного эффекта по отношению к известным решениям. Сочетание композитных полимеров, конфигурации ответственных участков и элементов изделий с оптимальной металлоемкостью делает систему ДИНОРОСТ надежной и сбалансированной. Подробнее -->>
 |
Серия "ПУЦ" |
В изделиях серии ПУЦ применены современные запатентованные технологии, позволяющие производить ревизию кабельных конструкций путем очистки донных оснований, кабель при этом остается на перемычках конструкции. Изделия серии ПУЦ доступны для защищенных кабельных конструкций систем ПЕРФОРОСТ и ДИНОРОСТ. Подробнее -->>
КАБЕЛЕНЕСУЩИЕ СИСТЕМЫ
Кабеленесущие системы марки КОРОБОВ представлены в нескольких сбалансированных системах, позволяющих увеличить скорость и эффективность не только проектирования, но и проведения строительно-монтажных работ. При этом системные решения позволяют избежать ошибок при выборе соответствующих элементов кабельных конструкций (например: лоток-консоль-стойка и т.д.).

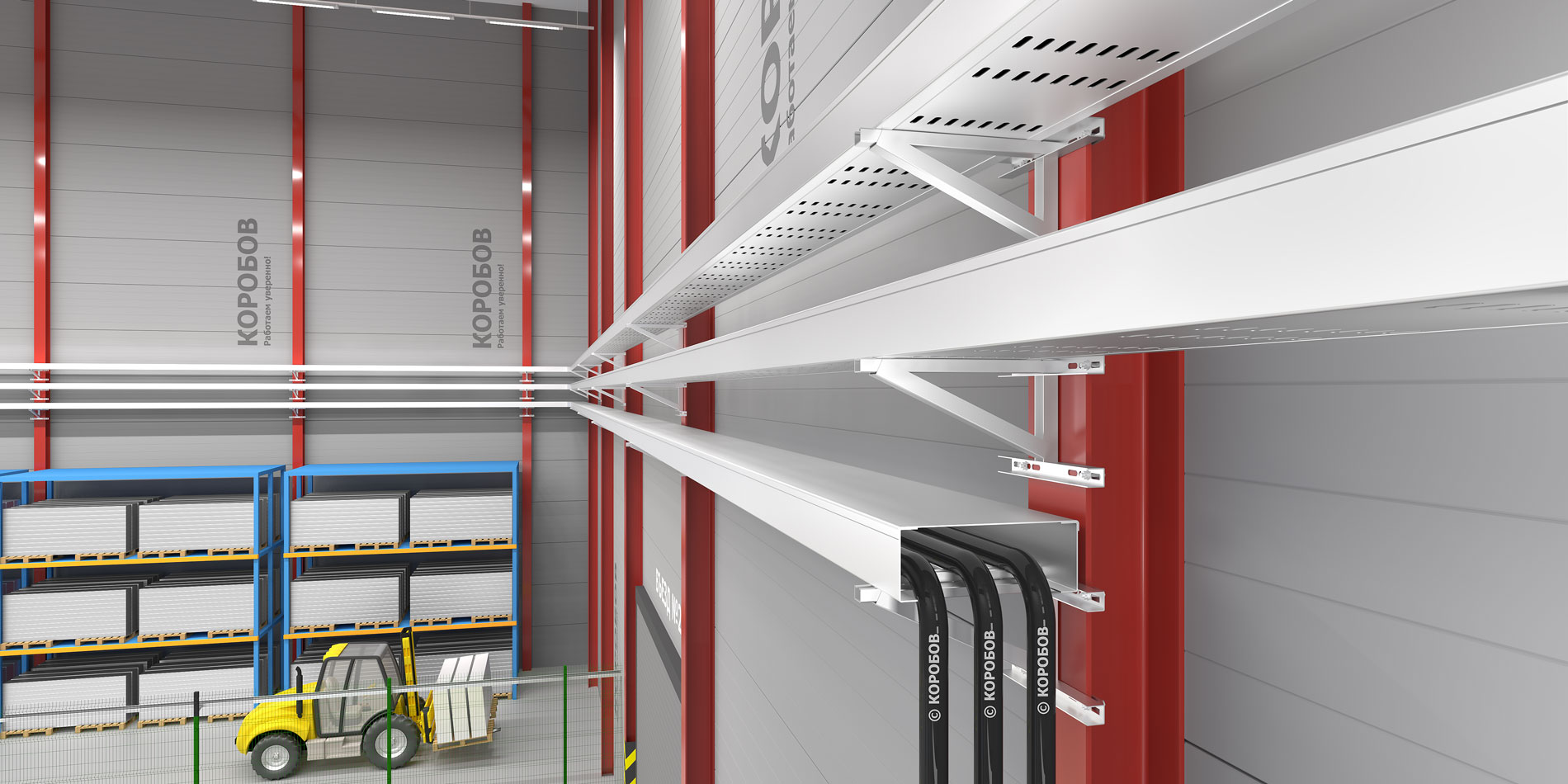

2.1. Кабеленесущая система ПЕРФОРОСТ
Система кабельных конструкций ПЕРФОРОСТ применяется на объектах, где необходимо создать защищенную кабельную линию с пролетами до 3 или 6 метров. В ассортимент кабеленесущей системы входят прямые секции, а также элементы для создания поворотов кабельной линии. В системе предусмотрены несущие конструкции, рассчитанные на нагрузки данного типа изделий.
| ● Система ПЕРФОРОСТ разработана специалистами компании КОРОБОВ для создания защищенных кабельных линий со строительными пролетами, что позволяет использовать в качестве опор двутавровые колонны сооружений. Подробнее | ● Серия ПУЦ (сокр. от Пыль, Уголь, Цемент) разработана специалистами компании КОРОБОВ для очистки внутреннего пространства кабельных конструкций на "условно-грязных" объектах ТЭЦ, ГРЭС, ГОК и тд. Подробнее | |
|
Марка изделия |
Тип основания |
Длина |
|
|
с пылезащитной крышкой |
со снегозащитной крышкой |
||
| Перфорост КОРОБОВ-6000 П | Перфорост КОРОБОВ-6000 П120 | Перфорированное | 6000 |
| Перфорост КОРОБОВ-6000 Н | Перфорост КОРОБОВ-6000 Н120 | Неперфорированное | 6000 |
| Перфорост КОРОБОВ-6000 ПУЦ | Перфорост КОРОБОВ-6000 ПУЦ120 | Очищаемое ПУЦ | 6000 |
| Перфорост КОРОБОВ-3000 П | Перфорост КОРОБОВ-3000 П120 | Перфорированное | 3000 |
| Перфорост КОРОБОВ-3000 Н | Перфорост КОРОБОВ-3000 Н120 | Неперфорированное | 3000 |
| Перфорост КОРОБОВ-3000 ПУЦ | Перфорост КОРОБОВ-3000 ПУЦ120 | Очищаемое ПУЦ | 3000 |
| Опоры перфорост КОРОБОВ-6000 (3000) | - | 2500-4000 | |
| Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий. |
|||

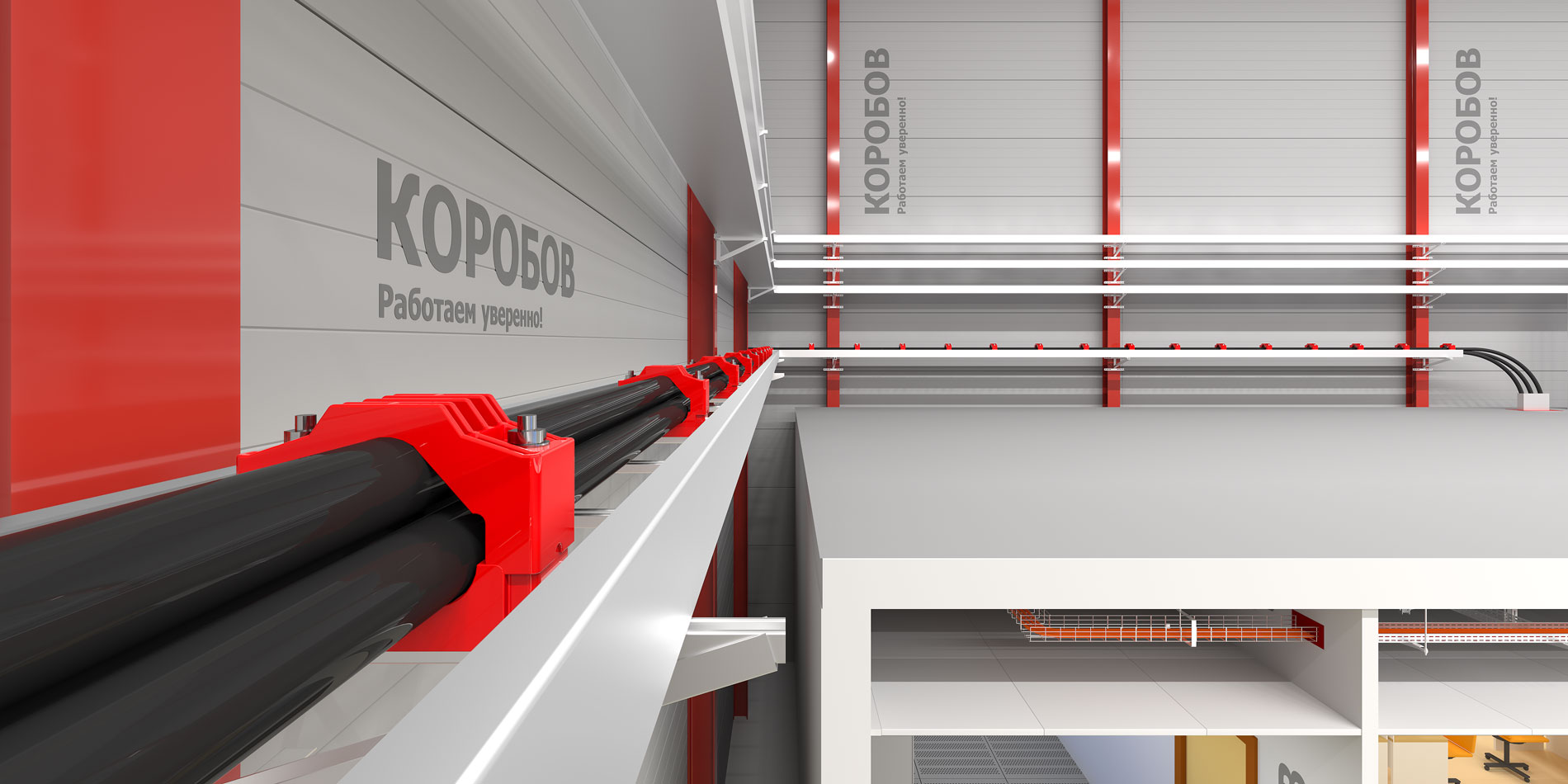

2.2. Кабеленесущая система ДИНОРОСТ
Система кабельных конструкций ДИНОРОСТ применяется на объектах, где необходимо создать кабельную линию с пролетами до 3 или 6 метров. В ассортимент кабеленесущей системы входят прямые секции, фиксаторы одного и трех кабелей, а также элементы для создания поворотов кабельной линии. В системе предусмотрены несущие конструкции, рассчитанные на нагрузки данного типа изделий.
| ● Система ДИНОРОСТ разработана специалистами компании КОРОБОВ для снижения динамических нагрузок на элементы кабельной линии за счет компенсации воздействий демпфирующими зонами изделий. Подробнее | ● Серия ПУЦ (сокр. от Пыль, Уголь, Цемент) разработана специалистами компании КОРОБОВ для очистки внутреннего пространства кабельных конструкций на "условно-грязных" объектах ТЭЦ, ГРЭС, ГОК и тд. Подробнее | |
|
Марка изделия |
Тип основания/ |
Длина |
|
|
с пылезащитной крышкой |
со снегозащитной крышкой |
||
| Динорост КОРОБОВ-6000 | - | Без крышки | 6000 |
| Динорост КОРОБОВ-6000 К | Динорост КОРОБОВ-6000 К120 | Лестничное | 6000 |
| Динорост КОРОБОВ-6000 П | Динорост КОРОБОВ-6000 П120 | Перфорированное | 6000 |
| Динорост КОРОБОВ-6000 Н | Динорост КОРОБОВ-6000 Н120 | Неперфорированное | 6000 |
| Динорост КОРОБОВ-6000 ПУЦ | Динорост КОРОБОВ-6000 ПУЦ120 | Очищаемое ПУЦ | 6000 |
| Динорост КОРОБОВ-3000 | - | Без крышки | 3000 |
| Динорост КОРОБОВ-3000 К | Динорост КОРОБОВ-3000 К120 | Лестничное | 3000 |
| Динорост КОРОБОВ-3000 П | Динорост КОРОБОВ-3000 П120 | Перфорированное | 3000 |
| Динорост КОРОБОВ-3000 Н | Динорост КОРОБОВ-3000 Н120 | Неперфорированное | 3000 |
| Динорост КОРОБОВ-3000 ПУЦ | Динорост КОРОБОВ-3000 ПУЦ120 | Очищаемое ПУЦ | 3000 |
| Опоры динорост КОРОБОВ-6000 (3000) | - | 2500-4000 | |
| Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий. |
|||

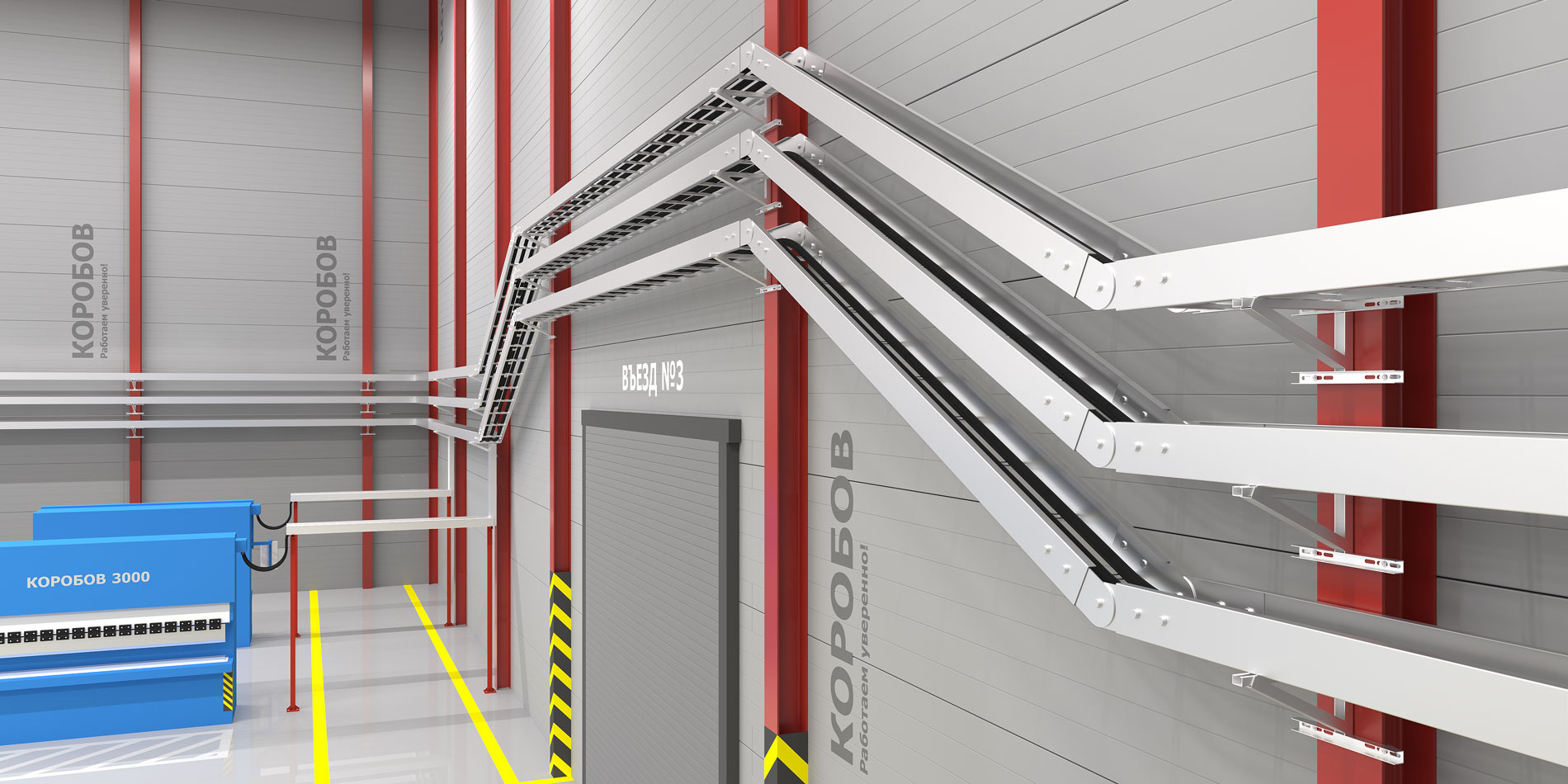

2.3. Кабеленесущая система КАБЕЛЬРОСТ
Система кабельных конструкций КАБЕЛЬРОСТ применяется на объектах, где необходимо создать кабельную линию с пролетами до 6 или 9 метров. В ассортимент кабеленесущей системы входят прямые секции, а также элементы для создания поворотов кабельной линии. В системе предусмотрены несущие конструкции, рассчитанные на нагрузки данного типа изделий.
| ● Система КАБЕЛЬРОСТ разработана специалистами компании КОРОБОВ для создания универсальных кабельных линий со строительными пролетами, что позволяет использовать в качестве опор двутавровые колонны сооружений. | ● Серия 9ВПЛ разработана специалистами компании КОРОБОВ для организации увеличенных пролетов до 9 метров, например, для создания кабельных линий над технологическими проездами для транспорта. | |
|
Марка изделия |
Тип основания |
Высота изделия, мм |
Ширина изделия, мм |
Длина изделия, мм |
| Кабельрост КОРОБОВ 9ВПЛ 150 | Лестничное | H=150 | 200, 300, 400, 500, 600 | 9000 |
| Кабельрост КОРОБОВ 9ВПЛ 200 | Лестничное | H=200 | 200, 300, 400, 500, 600 | 9000 |
| Кабельрост КОРОБОВ 2ВПЛ 100 | Лестничное | H=100 | 200, 300, 400, 500, 600 | 6000 |
| Кабельрост КОРОБОВ 2ВПЛ 150 | Лестничное | H=150 | 200, 300, 400, 500, 600 | 6000 |
| Кабельрост КОРОБОВ 2ВПЛ 200 | Лестничное | H=200 | 200, 300, 400, 500, 600 | 6000 |
| Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий. |
||||

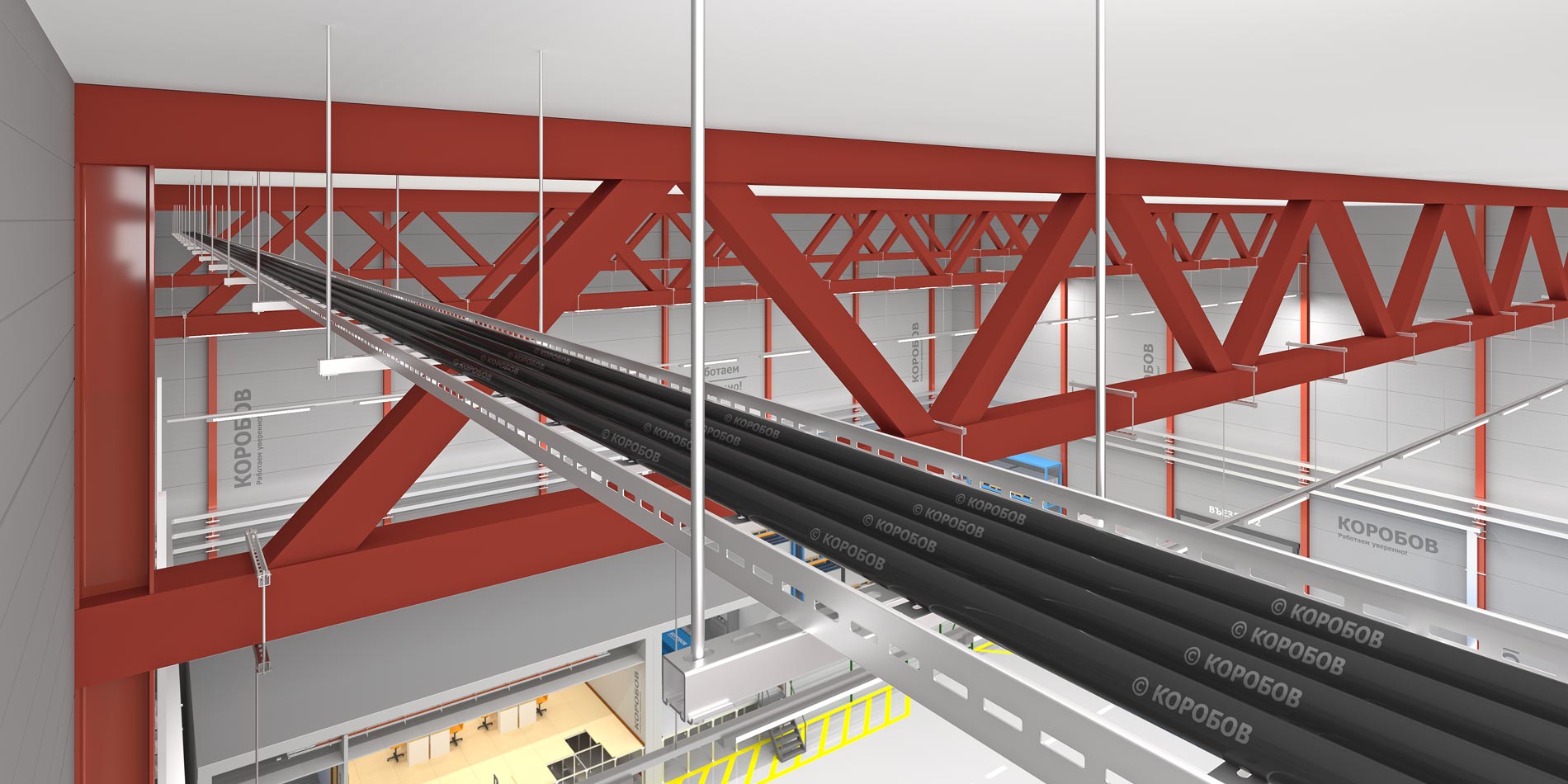

2.4. Кабеленесущая система лестничных лотков
Система кабельных лотков лестничного типа применяется на объектах, где необходимо создать кабельную линию с пролетами до 3 метров. В ассортимент кабеленесущей системы входят прямые секции, а также элементы для создания поворотов кабельной линии. В системе предусмотрены несущие конструкции, рассчитанные на нагрузки данного типа изделий.
|
Марка изделия |
Тип основания |
Высота изделия, мм |
Ширина изделия, мм |
Длина изделия, мм |
| Лестничный лоток КОРОБОВ ЛГГ 60 | Лестничное | H=60 | 200, 300, 400, 500, 600 | 3000 |
| Лестничный лоток КОРОБОВ ЛГГ 100 | Лестничное | H=100 | 200, 300, 400, 500, 600 | 3000 |
| Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий. |
||||

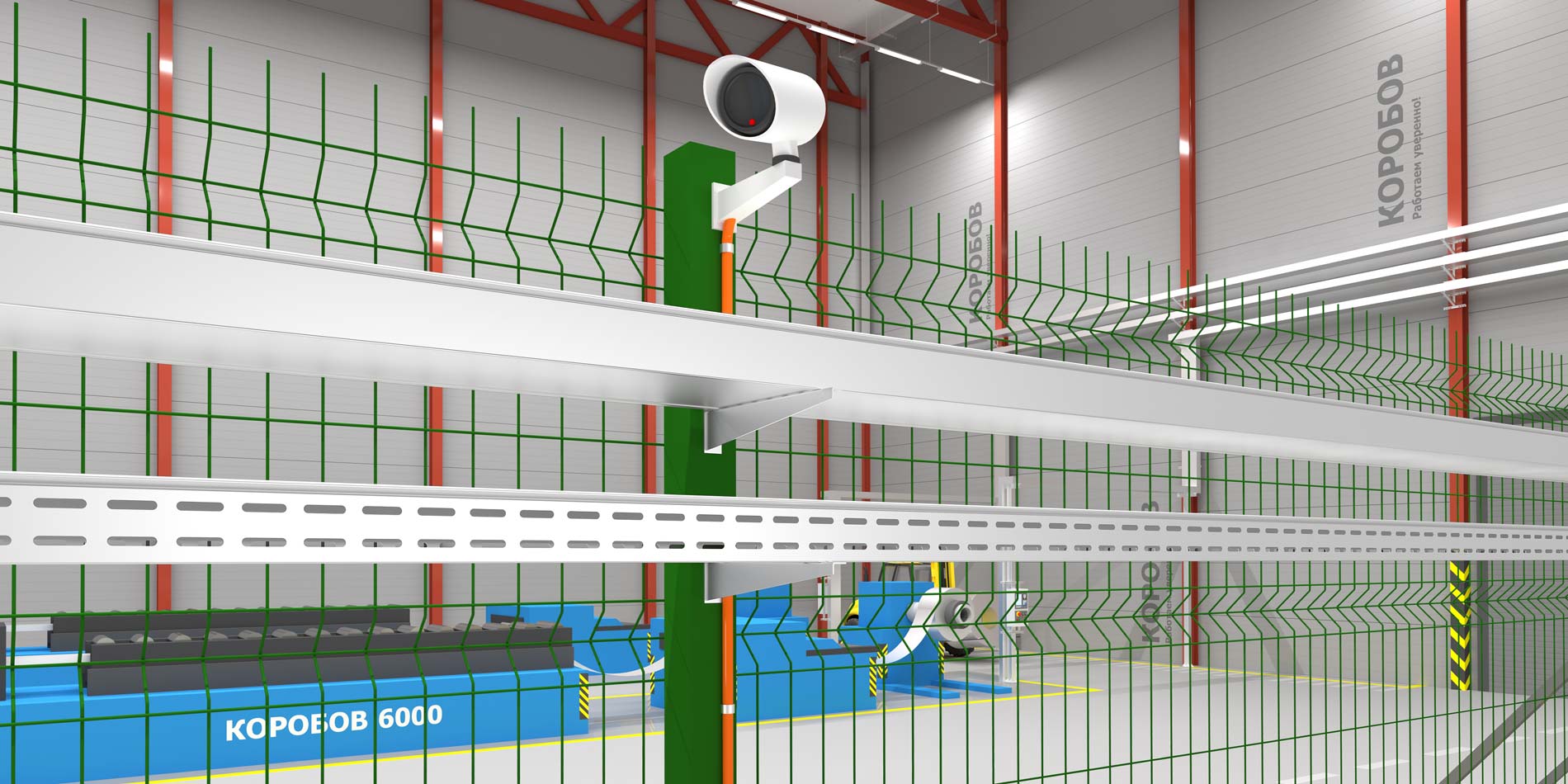

2.5. Кабеленесущая система листовых лотков
Система листовых кабельных лотков применяется на объектах, где необходимо создать кабельную линию с пролетами до 3 метров. В ассортимент кабеленесущей системы входят прямые секции, а также элементы для создания поворотов кабельной линии. В системе предусмотрены несущие конструкции, рассчитанные на нагрузки данного типа изделий, а также элементы для монтажа лотков на столбы ограждений для создания системы охранно-пожарной сигнализации (ОПС), видео наблюдения и прочих периметральных сооружений.
| Марка изделия | Тип основания |
Высота изделия, мм |
Ширина изделия, мм |
Длина изделия, мм |
| Листовой лоток КОРОБОВ РГ 35 | Перфорированное | H=35 | 100, 200, 300 | 3000 |
| Листовой лоток КОРОБОВ РГ 60 | Перфорированное | H=60 | 100, 200, 300, 400, 500, 600 | 3000 |
| Листовой лоток КОРОБОВ РГ 85 | Перфорированное | H=85 | 100, 200, 300, 400, 500, 600 | 3000 |
| Листовой лоток КОРОБОВ РГ 110 | Перфорированное | H=110 | 100, 200, 300, 400, 500, 600 | 3000 |
| Листовой лоток КОРОБОВ Р 35 | Неперфорированное | H=35 | 100, 200, 300 | 3000 |
| Листовой лоток КОРОБОВ Р 60 | Неперфорированное | H=60 | 100, 200, 300, 400, 500, 600 | 3000 |
| Листовой лоток КОРОБОВ Р 85 | Неперфорированное | H=85 | 100, 200, 300, 400, 500, 600 | 3000 |
| Листовой лоток КОРОБОВ Р 110 | Неперфорированное | H=110 | 100, 200, 300, 400, 500, 600 | 3000 |
| Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий. |
||||

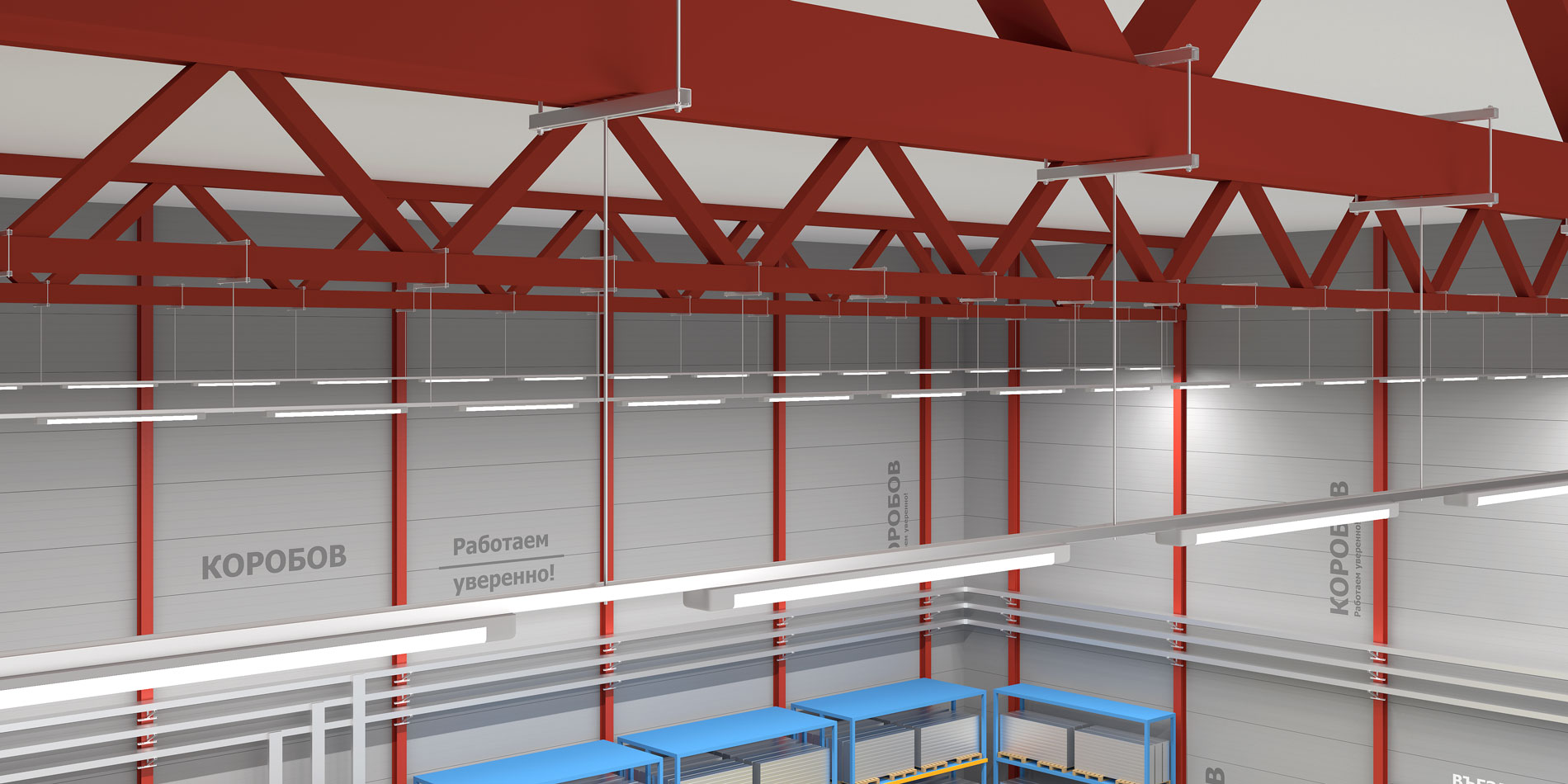

2.6. Кабеленесущая система световых лотков
Система световых лотков применяется на объектах, где необходимо организовать освещение путем подвеса осветительных приборов. В ассортимент кабеленесущей системы входят прямые секции, а также элементы для создания поворотов кабельной линии.
| Марка изделия | Тип основания |
Высота изделия, мм |
Ширина изделия, мм |
Длина изделия, мм |
| Световой лоток КОРОБОВ СЛГ 40 | Перфорированное | H=40 | 70 | 3000 |
| Световой лоток КОРОБОВ СЛГ 70 | Перфорированное | H=70 | 70 | 3000 |
| Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий. |
||||

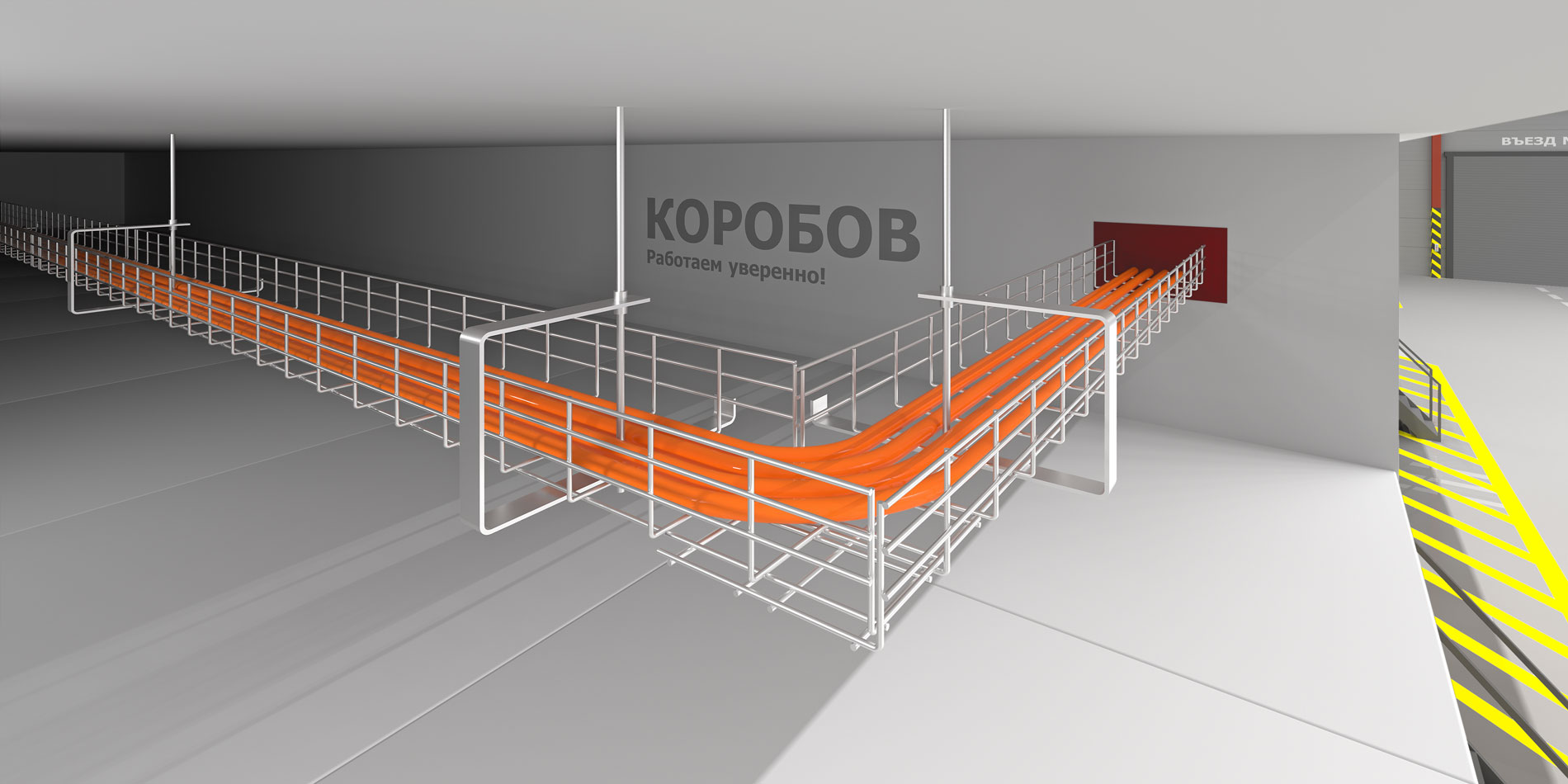

2.7. Кабеленесущая система проволочных лотков
Система проволочных кабельных лотков применяется на объектах, где необходимо создать кабельную линию с пролетами до 2 метров. В ассортимент кабеленесущей системы входят прямые секции, а также элементы для создания поворотов кабельной линии. В системе предусмотрены несущие конструкции, рассчитанные на нагрузки данного типа изделий.
| Марка изделия | Тип основания |
Высота изделия, мм |
Ширина изделия, мм |
Длина изделия, мм |
| Проволочный лоток КОРОБОВ ПЛГ 60 | Сетчатое | H=60 | 100, 200, 300, 400, 500, 600 | 3000 |
| Проволочный лоток КОРОБОВ ПЛГ 85 | Сетчатое | H=85 | 100, 200, 300, 400, 500, 600 | 3000 |
| Проволочный лоток КОРОБОВ ПЛГ 100 | Сетчатое | H=100 | 100, 200, 300, 400, 500, 600 | 3000 |
| Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий. |
||||
2.8. Система фальшполов
Система промышленных фальшполов применяется на объектах, где необходимо совместить организацию рабочего пространства и коммуникацию оборудования. В ассортимент системы входят панели фальшпола.
| Марка изделия | Тип основания |
Тип панели/подложки |
Класс пожарной опасности* |
Длина изделия, мм |
Ширина |
| Фальшпол КОРОБОВ 600 | Сульфат кальция | Алюминий | КМ1 | 300, 600 | 600 |
| Фальшпол КОРОБОВ 610 | Сульфат кальция | Сталь | КМ1 | 300, 600 | 600 |
| Фальшпол КОРОБОВ 620 | ДСП | Алюминий | КМ2 | 300, 600 | 600 |
| Фальшпол КОРОБОВ 630 | ДСП | Сталь | КМ2 | 300, 600 | 600 |
| Фальшпол КОРОБОВ 640 | Металлическое | Сплошная | КМ0 | 300-3000 | 600 |
| Фальшпол КОРОБОВ 650 | Металлическое | Решетчатая | КМ0 | 300-3000 | 600 |
| Фальшпол КОРОБОВ 660 | Металлическое | Вентилируемая | КМ0 | 600 | 600 |
| * - для панелей с типом основания Сульфат кальция и ДСП указан класс пожарной опасности основания панели без учета вида декоративного покрытия, доступны следующие виды покрытий: Сталь, Ламинат, Винил, Линолеум, Ковровое покрытие, Резина, Паркет, Камень, Стекло. |
|||||
2.9. Система монтажная
Монтажная система предназначена для создания кабельных линий оригинальной конфигурации, а также несущих конструкций при монтаже фальшполов. В ассортимент кабеленесущей системы кабельных конструкций входят консоли, стойки, профили и потолочные подвесы, позволяющие прокладывать кабельные линии там, где стандартные решения не эффективны.
ВНИМАНИЕ! Огнестойкие проходки, краски по металлу и кабелю представлены в разделе 2.10 «Система повышенной огнестойкости». Дополнительные метизы и крепления для монтажа изделий представлены в разделе 2.11 «Система метизов и креплений»
| Марка изделия |
Альбом |
Библиотека |
Марка изделия |
Альбом |
Библиотека CAD |
||||
| Профиль монтажный | PDF | DWG | Revit | DWG | Профиль с основанием | PDF | DWG | Revit | DWG | ||||
| Профиль усиленный | PDF | DWG | Revit | DWG | Зажимы к 2Т балкам | PDF | DWG | Revit | DWG | ||||
| Опоры для фальшпола | PDF | DWG | Revit | DWG | Консоль кабельная | PDF | DWG | Revit | DWG | ||||
| Соединители для фальшпола | PDF | DWG | Revit | DWG | Консоль усиленная | PDF | DWG | Revit | DWG | ||||
| Крепление к 2Т балкам | PDF | DWG | Revit | DWG | |||||||
| Опоры универсальные | PDF | DWG | Revit | DWG | Крепления лотков | PDF | DWG | Revit | DWG | ||||
| Соединители универсальные | PDF | DWG | Revit | DWG | Огнестойкие перегородки | PDF | DWG | Revit | DWG | ||||
| Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий. |
|||||||||
2.10. Система повышенной огнестойкости
Кабеленесущая система конструкций повышенной огнестойкости предназначена для создания кабельных линий на объектах с сохранением работоспособности до 90 минут. В ассортимент системы кабельных конструкций входят лотки, консоли, стойки, огнестойкие проходки и краски.
| Марка изделия | Тип основания |
Высота изделия, мм |
Ширина изделия, мм |
Длина изделия, мм |
| Перфорированный лоток КОРОБОВ РГС 60 | Перфорированное | H=60 | 100, 200, 300 | 3000 |
| Лестничный лоток КОРОБОВ ЛГ-БС 60 | Лестничное | H=60 | 200, 300, 400 | 3000 |
| Огнестойкие материалы (проходки, пены, краски и пр.) | - | - | - | - |
| Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий. |
||||
2.11. Система метизов и креплений
Система предназначена для создания кабельных линий оригинальной конфигурации. В ассортимент кабеленесущей системы входят подвесы, зажимы, метизы и пр., позволяющие организовывать произвольные конфигурации кабельных конструкций любой сложности.
