Серия "ПУЦ": кабельные конструкции для "условно-грязных" производств

Специалисты компании КОРОБОВ разработали уникальную серию ПУЦ (сокр. от Пыль, Уголь, Цемент) для очистки внутреннего пространства кабельных конструкций на "условно-грязных" объектах ТЭЦ, ГРЭС, ГОК и тд. Серия ПУЦ обладает уникальными техническими характеристиками, позволяющими реализовывать проекты любой степени сложности.

  • Безопасная эксплуатация объекта;
  • Очистка внутреннего пространства;
  • Пролеты до 6 метров.
ПЕРФОРОСТ и ДИНОРОСТ серии ПУЦ
ПЕРФОРОСТ и ДИНОРОСТ серии ПУЦ

ВАЖНО! В разделе представлены объекты интеллектуальной собственности. Производство, предложение к продаже (посредством сети интернет, через выставление счетов, коммерческих предложений и пр), продажа, складирование, транспортировка, монтаж и эксплуатация изделий, являющихся объектами интеллектуальной собственности, без согласия правообладателей является незаконным и влечет ответственность. Более подробную информацию можно узнать в разделе "Правовая практика".

ОГЛАВЛЕНИЕ РАЗДЕЛА

  1. Позиционирование;
  2. Проблема удаления пыли;
  3. Решение проблемы;
  4. Технологии и решения;
  5. Определение и правовая оценка;
  6. Ассортимент изделий;
  7. Типы исполнения;
  8. Сертификаты качества;
  9. Интеграция с CAD.

ПОЗИЦИОНИРОВАНИЕ

В серии ПУЦ систем кабельных конструкций ПЕРФОРОСТ и ДИНОРОСТ применены современные запатентованные технологии, позволяющие достичь значительного эффекта по отношению к известным решениям. Кабельные конструкции ПЕРФОРОСТ и ДИНОРОСТ серии ПУЦ не имеют аналогов, позволяющих безопасно эксплуатировать кабельные линии на "условно-грязных" объектах.

Структура конструкций ГК КОРОБОВ
Структура конструкций ГК КОРОБОВ

Известная проблема

Пыль - вид аэрозоля, дисперсная система, состоящая из мелких твёрдых частиц, находящихся во взвешенном состоянии в газовой среде. Пыль из горючих и легко окисляющихся веществ, например: угольная, древесная, мучная, сахарная, алюминиевая и др., взрыво- и пожароопасна. Средний размер частиц пыли варьируется от 0,65 до 180 мкм, при этом, чем меньше размер, тем больше вероятность её взрыва.

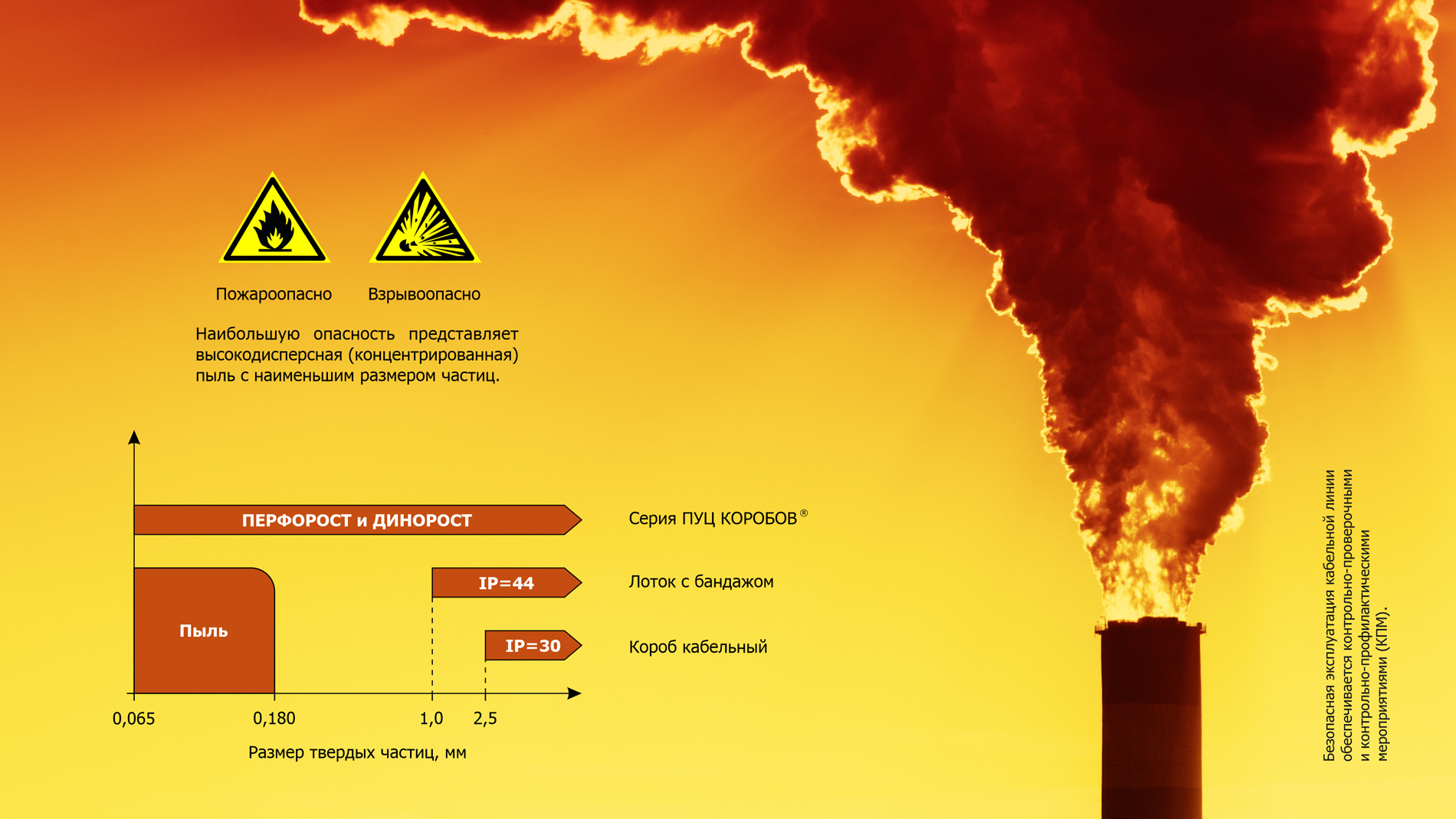

Защищенность различных видов кабельных конструкций от пыли (инфографика)
Защищенность различных видов кабельных конструкций от пыли (инфографика)

Известными решениями для защиты кабеленесущих систем от внешних загрязнений являются уплотняющие элементы - бандажи на соединения кабельных лотков, обеспечивающие степень защиты IP=44, что защищает от твердых предметов размером более 1,0 мм. Такие решения не обеспечивают защиту от загрязнений высокодисперсной пылью.

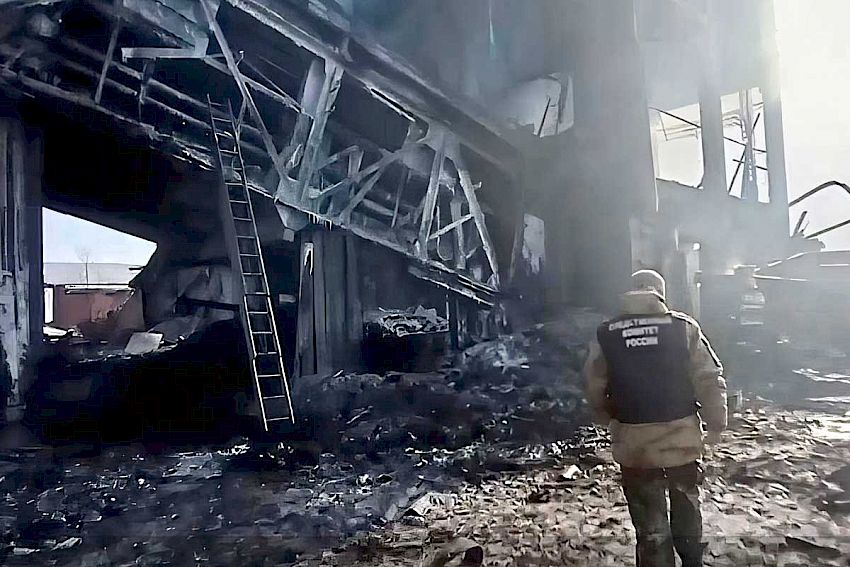

ВЗРЫВ НА
ШАГОНАРСКОЙ
ТЭЦ



По версии Следственного Комитета РФ, 06.03.2024, в одном из помещений ТЭЦ на территории города Шагонара Улуг-Хемского района Республики Тыва произошел взрыв угольной пыли. Частично разрушены строения и оборудование ТЭЦ, пострадали более 20 человек. Фото: Следственный Комитет РФ.

Решение проблемы

Задача предотвращения проникновения мелких частиц пыли в кабеленесущие системы не может быть решена известными способами. Специалисты компании КОРОБОВ разработали изделия серии ПУЦ в конструкцию которых заложена возможность проведения ревизии внутреннего пространства кабельных конструкций.

  • Для кабеля свыше 1 кВ (ДИНОРОСТ);
  • Для кабеля до 1000 В (ПЕРФОРОСТ).

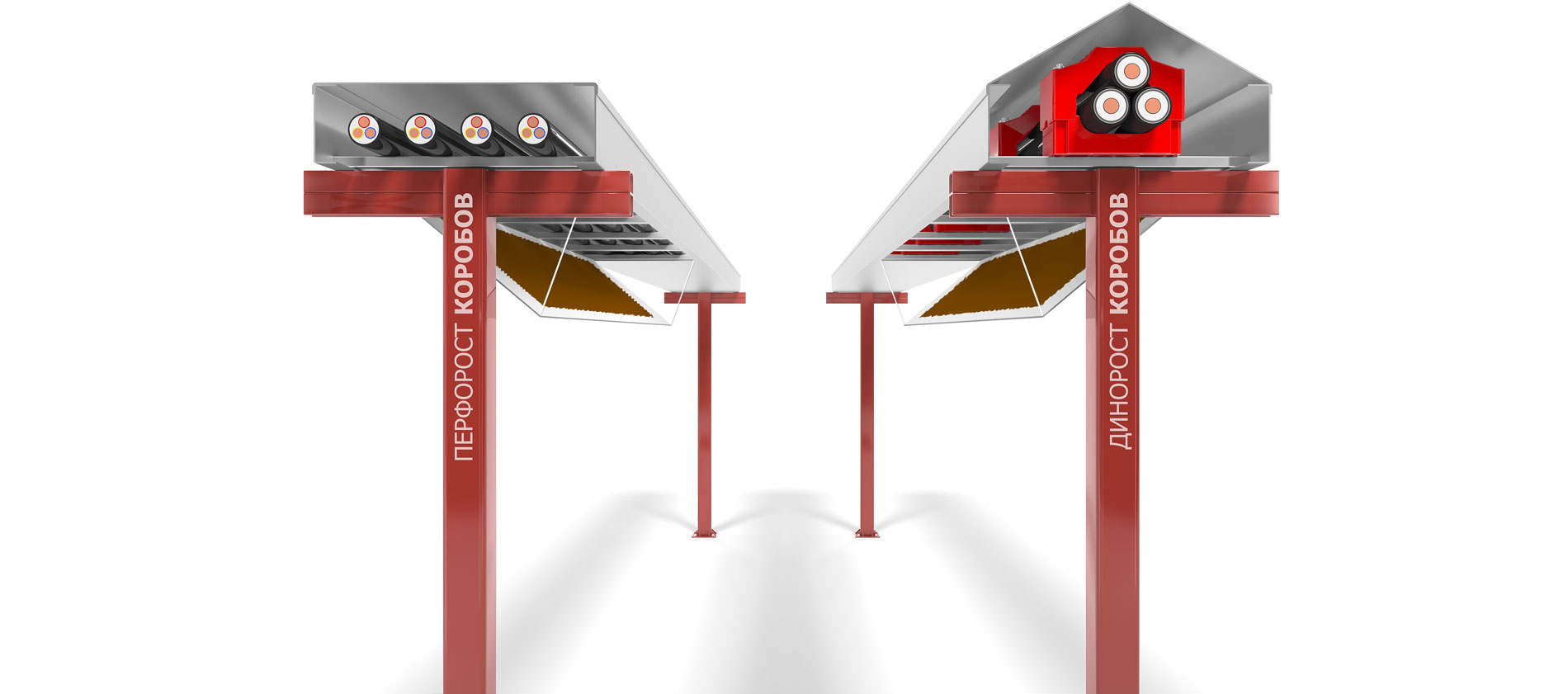

ДИНОРОСТ и ПЕРФОРОСТ серии ПУЦ
ДИНОРОСТ и ПЕРФОРОСТ серии ПУЦ

УНИКАЛЬНЫЕ ТЕХНОЛОГИИ

В изделиях серии ПУЦ применены современные запатентованные технологии, позволяющие производить ревизию кабельных конструкций путем очистки донных оснований, кабель при этом остается на перемычках конструкции. Изделия серии ПУЦ доступны для защищенных кабельных конструкций систем ПЕРФОРОСТ и ДИНОРОСТ.

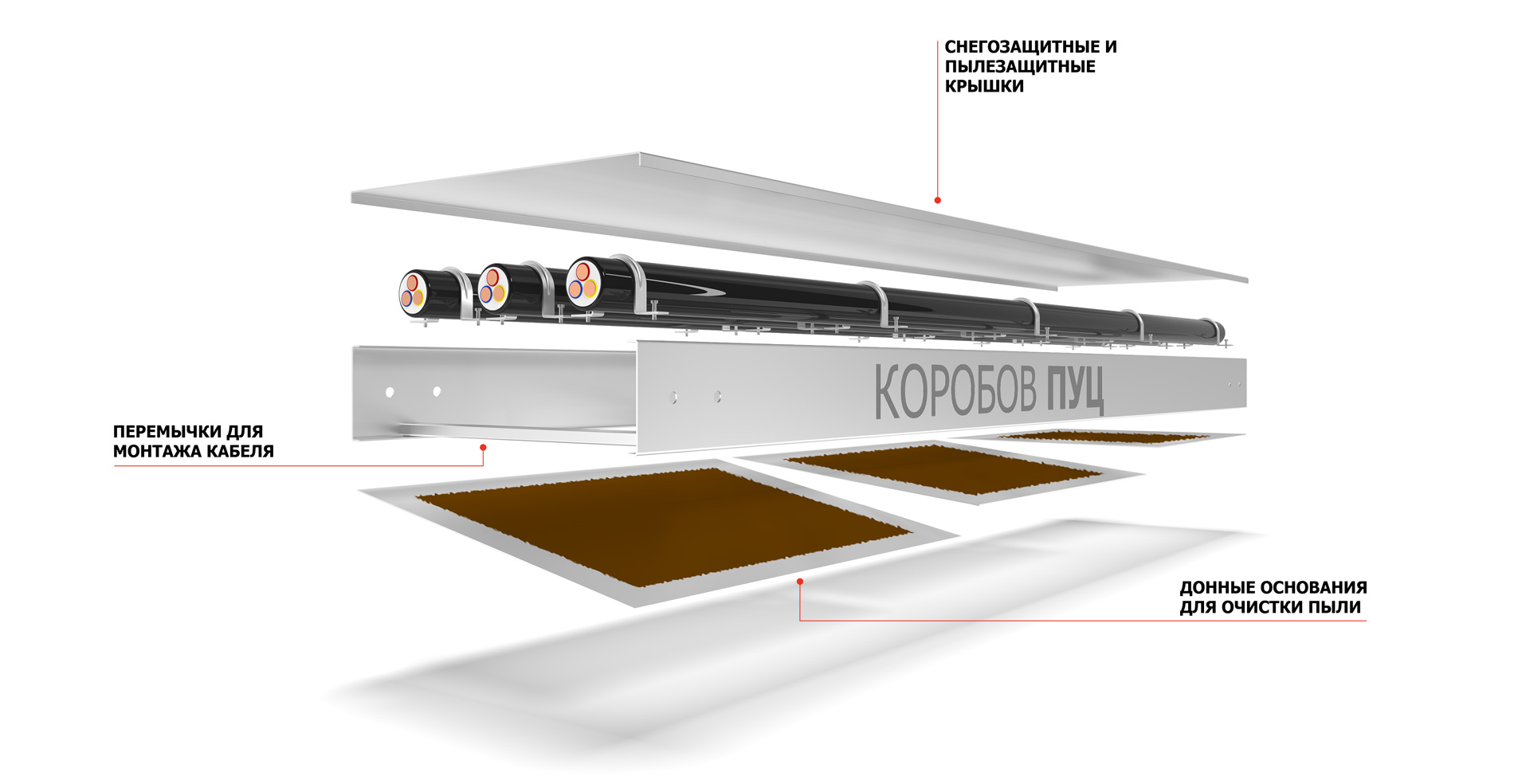

Устройство ПЕРФОРОСТ серии ПУЦ
Устройство ПЕРФОРОСТ серии ПУЦ

РАБОТА В ПРАВОВОМ ПОЛЕ

Главным приоритетом в работе предприятий Группы компаний КОРОБОВ является, соответстствие изделий Российскому законодательству, поэтому новинкам всегда дается правовая оценка, которая вчастности подтверждается сертификатами.

Определение: ПЕРФОРОСТ и ДИНОРОСТ серии ПУЦ: короб-конструкция, снабжённый донными основаниями, позволяющими производить очистку внутреннего пространства кабельной конструкции.

Правовая оценка: Изделия серии ПУЦ являются кабельными конструкциями для прокладки кабеля сечением 25 кв. мм. и более (п. 2.3.123 ПУЭ) и кабельными коробами (п. 2.1.10 ПУЭ), что обеспечивает сохранность кабеля при механических воздействиях, согласно "Общих требований" (п. 2.3.14 ПУЭ).

Правила устройства электроустановок, ПУЭ

2.1.10. Короб должен служить защитой от механических повреждений проложенных в нем проводов и кабелей.

2.1.11. Лоток не является защитой кабеля от внешних механических повреждений, проложенных на нем кабелей.

2.3.14. Трасса кабельной линии должна выбираться с учетом наименьшего расхода кабеля, обеспечения сохранности кабеля при механических воздействиях, обеспечения защиты от коррозии, вибрации, перегрева и от повреждений соседних кабелей электрической дугой при возникновении КЗ на одном из кабелей.

2.3.123. В кабельных сооружениях прокладку контрольных кабелей и силовых кабелей сечением 25 кв. мм. и более, за исключением небронированных кабелей со свинцовой оболочкой, следует выполнять по кабельным конструкциям.

Контрольные небронированные кабели, силовые небронированные кабели со свинцовой оболочкой и небронированные силовые кабели всех исполнений сечением 16 кв. мм. и менее следует прокладывать по лоткам или перегородкам.

  ПЕРФОРОСТ ДИНОРОСТ

Короб
кабельный


1. Прокладка кабеля 25 кв.мм. и более (п. 2.3.123. ПУЭ)

2. Механическая защита кабеля (п. 2.1.10. ПУЭ)

3. Очистка от загрязнений (серия ПУЦ)

4. Строительные пролеты до 6 метров

5. Снижение динамических нагрузок


АССОРТИМЕНТ СЕРИИ "ПУЦ"

В ассортимент конструкций ПЕРФОРОСТ и ДИНОРОСТ серии ПУЦ входят изделия для создания кабельных линий с пролетами 3 и 6 метров. Изделия имеют очищаемые донные основания и могут комплектоваться пыле- или снегозащитными крышками. В системах ПЕРФОРОСТ и ДИНОРОСТ представлены опоры высотой от 2,5 до 4 метров.

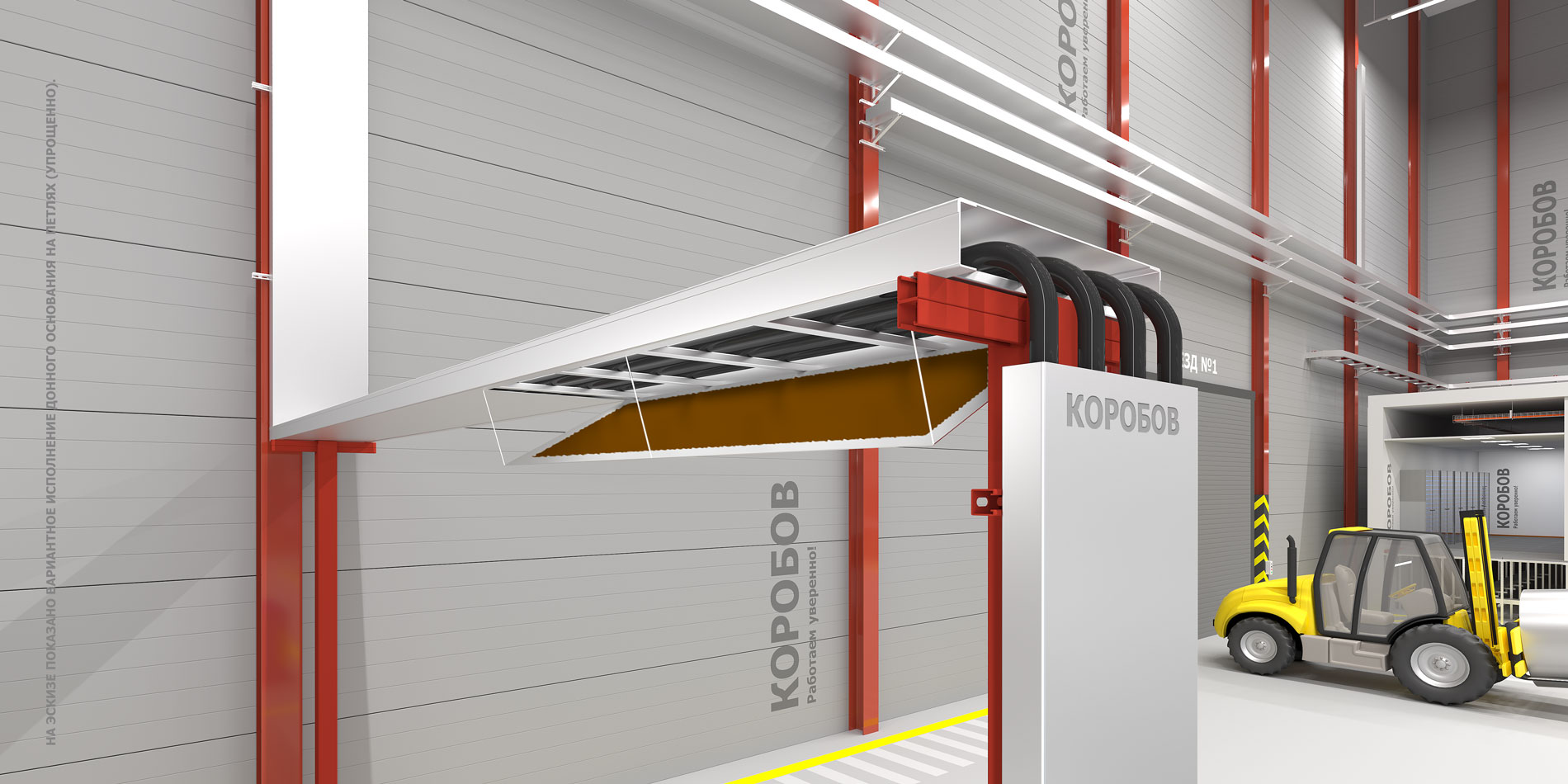

Перфорост "КОРОБОВ" 6000 ПУЦ (с очищаемым основанием и крышкой)

Система
ПЕРФОРОСТ

Система
ДИНОРОСТ

Тип
крышки

Габариты
изделия, мм


Перфорост КОРОБОВ-6000 ПУЦ Динорост КОРОБОВ-6000 ПУЦ Пылезащитная 6000
Перфорост КОРОБОВ-3000 ПУЦ Динорост КОРОБОВ-3000 ПУЦ Пылезащитная 3000

Перфорост КОРОБОВ-6000 ПУЦ120 Динорост КОРОБОВ-6000 ПУЦ120 Снегозащитная 6000
Перфорост КОРОБОВ-6000 ПУЦ120 Динорост КОРОБОВ-3000 ПУЦ120 Снегозащитная 3000

Опоры перфорост КОРОБОВ Опоры динорост КОРОБОВ - 2500-4000


ВИДЫ ИСПОЛНЕНИЯ СЕРИИ "ПУЦ"

Изделия выпускаются в четырех исполнениях (под заказ) и сертифицированы для работы во всех типах атмосфер по ГОСТ 15150-69, что гарантирует безаварийную эксплуатацию кабельной линии на протяжении всего срока службы.

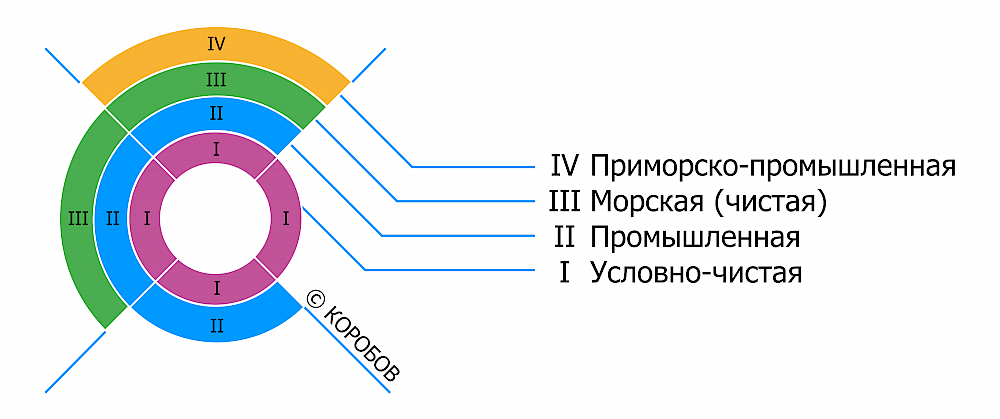

Типы атмосфер по ГОСт 15150-69

  Исполнение
№1
Исполнение
№2
Исполнение
№3

Тип атмосферы эксплуатации по ГОСТ 15150-69 I II III

Класс стойкости к коррозии по ГОСТ 52868-07 3 6 9А, 9С

Условия эксплуатации по ГОСТ 15150-69 Т4-Т2
УХЛ4-УХЛ2
Т5-Т1
УХЛ5-УХЛ1
Т5-Т1
УХЛ5-УХЛ1, ОМ5-ОМ1

Антикоррозионное покрытие / сталь Оцинкование
по методу Сендзимира
до 18 мкм
Горячее оцинкование
погружением по
ГОСТ 9.307 до 120 мкм
Высоколегированная
нержавеющая
сталь


СЕРТИФИЦИРОВАННЫЕ РЕШЕНИЯ

При запуске в производство, изделия проходят процедуру испытаний и добровольной сертификации. Кабельные конструкции КОРОБОВ имеют полный пакет сертификатов, подтверждающий их задекларированные характеристики: сертификат соответствия; сертификат пожарной безопасности класса НГ; климатические сертификаты исполнения УХЛ, Т, М; сертификат непрерывности электрической цепи.


Сертификат ГОСТ Р МЭК 52868-07 КОРОБОВ (лотки и консоли) Сертификат ИСО 9001-2015 ISO 9001:2015 КОРОБОВ


Сертификат
КОРОБОВ
ГОСТ 52868-07
(лотки и консоли)

Сертификат
КОРОБОВ
ИСО 9001-2015
(качество)

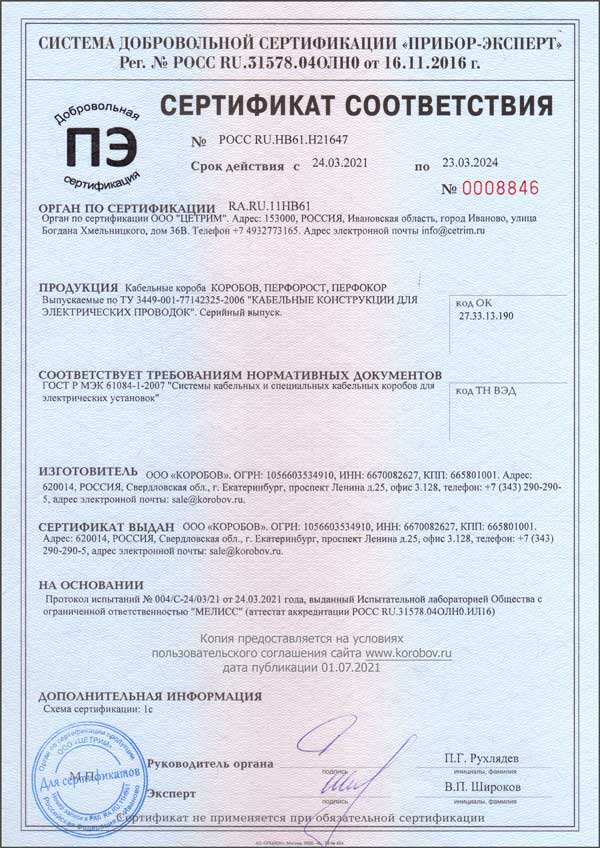

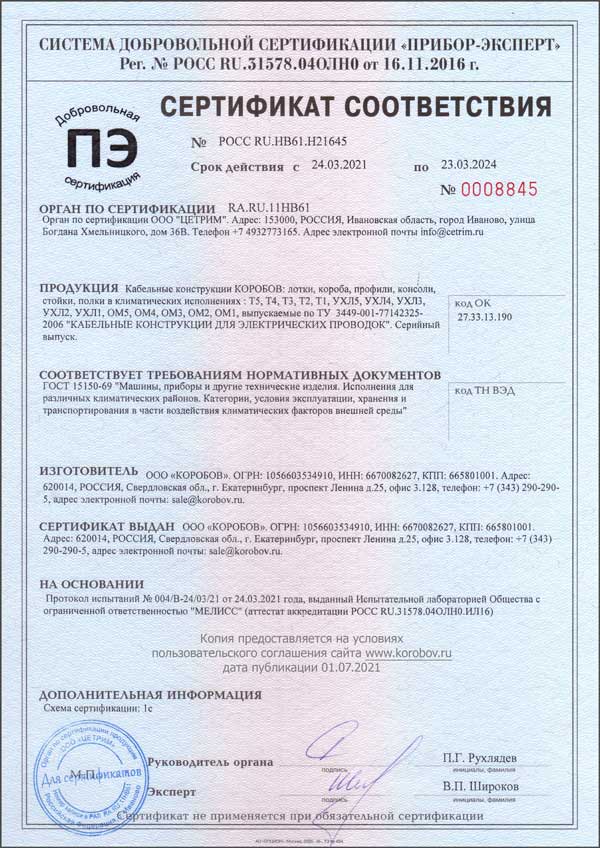

Сертификат ГОСТ Р МЭК 61084-1-07 КОРОБОВ (кабельные короба) Сертификат ГОСТ 15150-69 КОРОБОВ (эксплуатация в т.ч. УХЛ1)

Сертификат
КОРОБОВ
ГОСТ 61084-1-07
(кабельные короба)
Сертификат
КОРОБОВ
ГОСТ 15150-69
(в т.ч. УХЛ1)

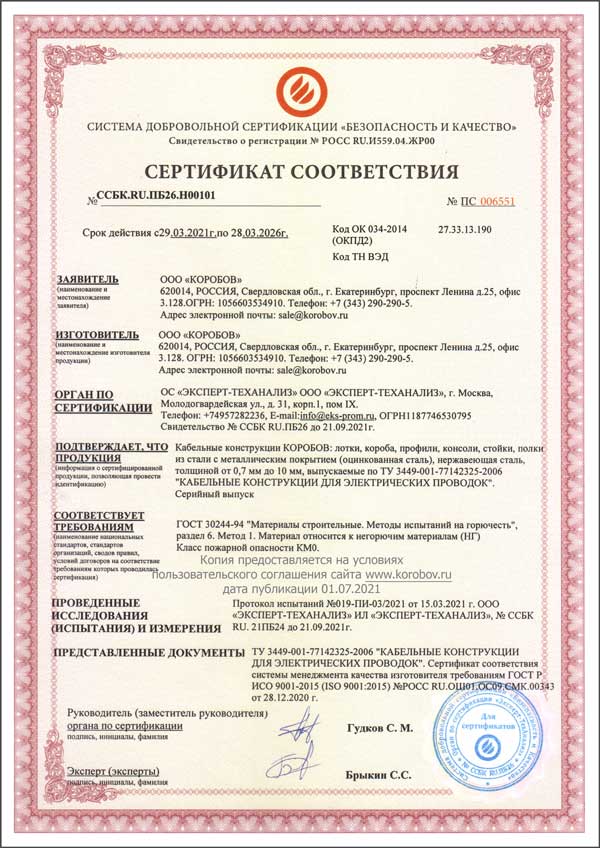

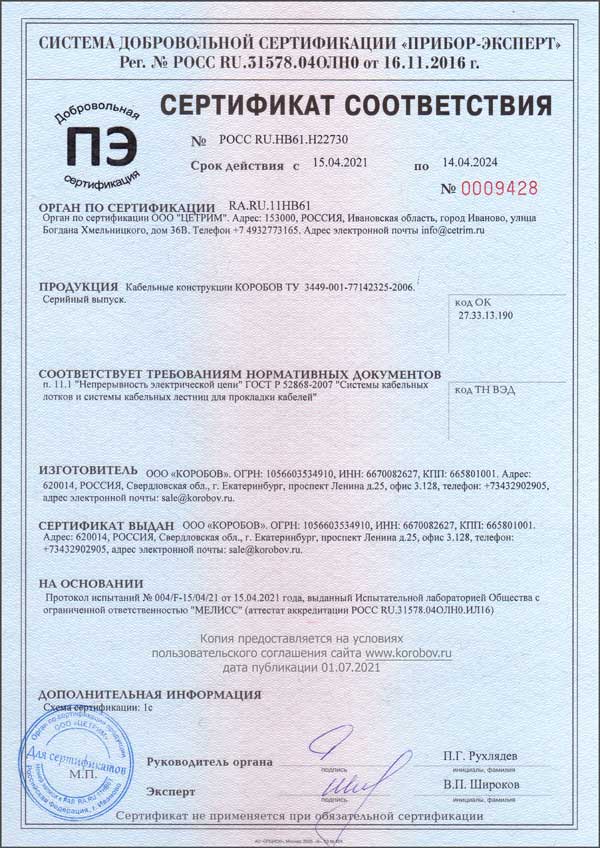

Сертификат ГОСТ 30244-94 КОРОБОВ (класс негорючести НГ) Сертификат ГОСТ Р МЭК 52868-07 КОРОБОВ (лотки и консоли) непрерывность цепи заземления

Сертификат
КОРОБОВ
ГОСТ 30244-94
(класс НГ)
Сертификат
КОРОБОВ
ГОСТ 52868-07
(заземление)

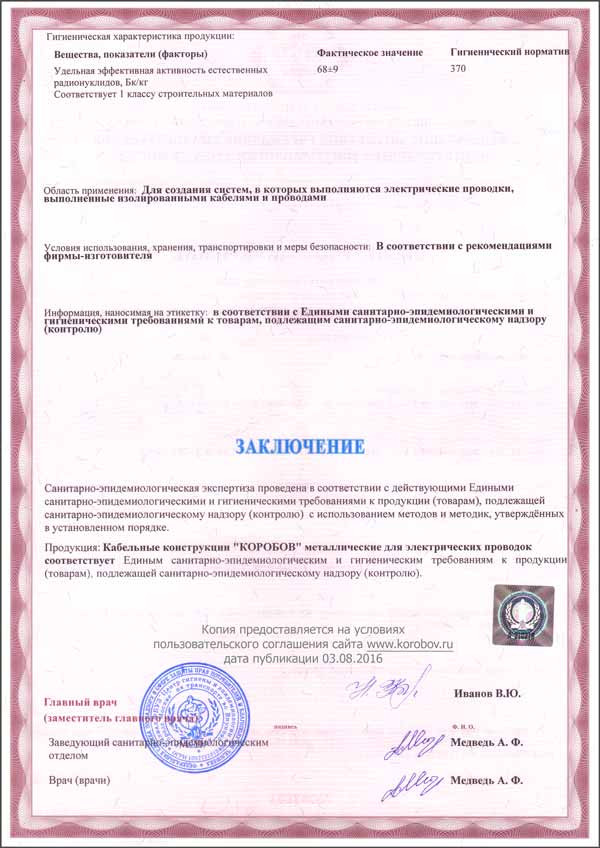

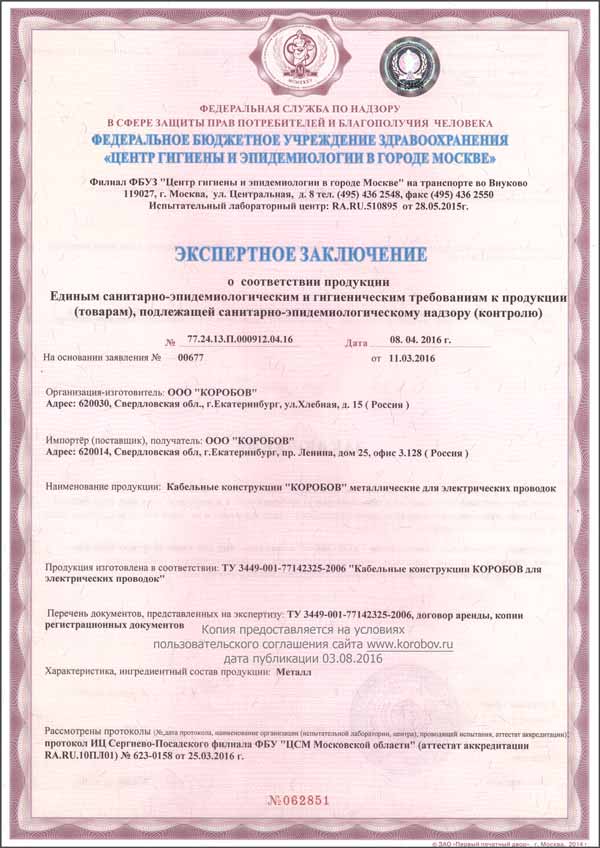

СанПиН заключение на кабельные конструкции, санитарно-эпидемиологическое благополучие СанПиН заключение на кабельные конструкции, санитарно-эпидемиологическое благополучие

Сертификат
КОРОБОВ
СанПиН
Сертификат
КОРОБОВ
СанПиН

ПРОСТАЯ ИНТЕГРАЦИЯ

Специалисты группы компаний КОРОБОВ обеспечивают техническую поддержку и ведение проектной документации, от внедрения оборудования в проект до непосредственного запуска энергетической системы на объекте. Для более эффективной интеграции нового оборудования разработаны и доступны следующие материалы:

Альбом типовых решений ДИНОРОСТ

Более подробную информацию о конструкциях ПЕРФОРОСТ и ДИНОРОСТ вы можете узнать каталоге КОРОБОВ.
