Динорост "КОРОБОВ" 3000 ПУЦ (с очищаемым основанием и крышкой)

Система кабельных конструкций ДИНОРОСТ-3000 применяется на объектах, где необходимо создать кабельную линию с пролетами до 3 метров. В ассортимент системы входят прямые секции, фиксаторы одного и трех кабелей, а также элементы для создания поворотов кабельной линии. В системе предусмотрены несущие конструкции, рассчитанные на нагрузки данного типа изделий.

Система ДИНОРОСТ разработана специалистами компании КОРОБОВ для снижения динамических нагрузок на элементы кабельной линии за счет компенсации воздействий демпфирующими зонами изделий. Подробнее   Серия ПУЦ (сокр. от Пыль, Уголь, Цемент) разработана специалистами компании КОРОБОВ для очистки внутреннего пространства кабельных конструкций на "условно-грязных" объектах ТЭЦ, ГРЭС, ГОК и тд. Подробнее

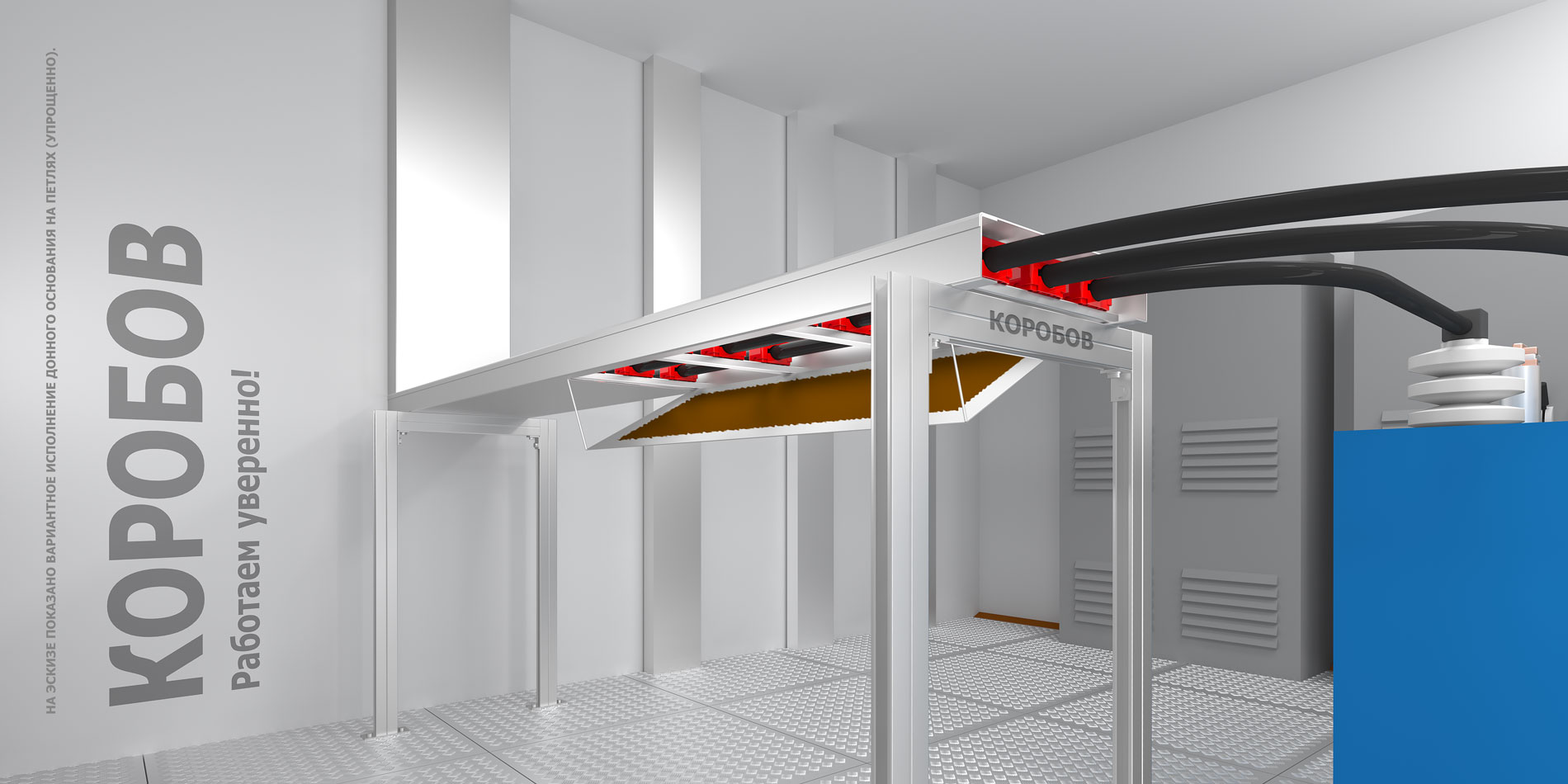

Динорост КОРОБОВ-3000 ПУЦ (с очищаемым основанием и крышкой)
Динорост КОРОБОВ-3000 ПУЦ (с очищаемым основанием и крышкой)

ВНИМАНИЕ! Огнестойкие проходки, краски по металлу и кабелю представлены в разделе 2.10 «Система повышенной огнестойкости». Дополнительные метизы и крепления для монтажа изделий представлены в разделе 2.11 «Система метизов и креплений»

Марка изделия

Высота
изделия, мм

Ширина
изделия, мм

Длина
изделия, мм

Техническая
библиотека

ФИКСАТОРЫ ДИНОРОСТ

Фиксаторы динорост 1хх серии 45-200 88-220 60-75 АТР | AutoCAD | NanoCAD | Revit
Фиксаторы динорост 3хх серии 88-370 160-458 67-120 АТР | AutoCAD | NanoCAD | Revit

ДИНОРОСТ КОРОБОВ-3000 ПУЦ

Прямые секции динорост 100 200, 300, 400, 500, 600 3000 АТР | AutoCAD | NanoCAD | Revit
Повороты динорост 100 200, 300, 400, 500, 600 - АТР | AutoCAD | NanoCAD | Revit
Заглушки переходные 100 200, 300, 400, 500, 600 - АТР | AutoCAD | NanoCAD | Revit
Держатели концевые 100 - - АТР | AutoCAD | NanoCAD | Revit
Перегородки разделительные 100 - 3000 АТР | AutoCAD | NanoCAD | Revit
Соединители 100 - - АТР | AutoCAD | NanoCAD | Revit

НЕСУЩИЕ КОНСТРУКЦИИ
Опоры динорост 2500-3000 300, 400 - АТР | AutoCAD | NanoCAD | Revit
Консоли динорост - 200, 300, 400, 500, 600 - АТР | AutoCAD | NanoCAD | Revit
Крепления динорост - - - АТР | AutoCAD | NanoCAD | Revit

ОГНЕСТОЙКИЕ МАТЕРИАЛЫ
Держатель перегородок - - - АТР | AutoCAD | NanoCAD | Revit
Огнестойкие перегородки - 200, 300, 400, 500, 600 3000 АТР | AutoCAD | NanoCAD | Revit

Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение
№2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий.
