Отраслевые кабельные конструкции ГК КОРОБОВ
  • Работаем современно
    Работаем современно

    Используйте в своих проектах последние разработки предприятий ГК КОРОБОВ
    (Future now - Будущее сегодня)


ДИНОРОСТ: Уникальное решение для прокладки высоковольтного кабеля

Специалисты компании КОРОБОВ разработали уникальную систему ДИНОРОСТ, предназначенную для снижения динамических нагрузок на элементы кабельной линии за счет компенсации воздействий демпфирующими зонами изделий. Система ДИНОРОСТ обладает уникальными техническими характеристиками, позволяющими реализовывать проекты любой степени сложности.

  • Реализация пролетов до 6 метров;
  • Снижение динамических нагрузок;
  • Сокращение стоимости.

ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ

Применение современных кабельных конструкций позволяет не только сократить стоимость и сроки строительно-монтажных работ, но и реализовать проекты, решение которых в ряде случаев было ранее невозможно. Система конструкций ДИНОРОСТ имеет широкий ассортиментный ряд конфигураций и вспомогательных аксессуаров.

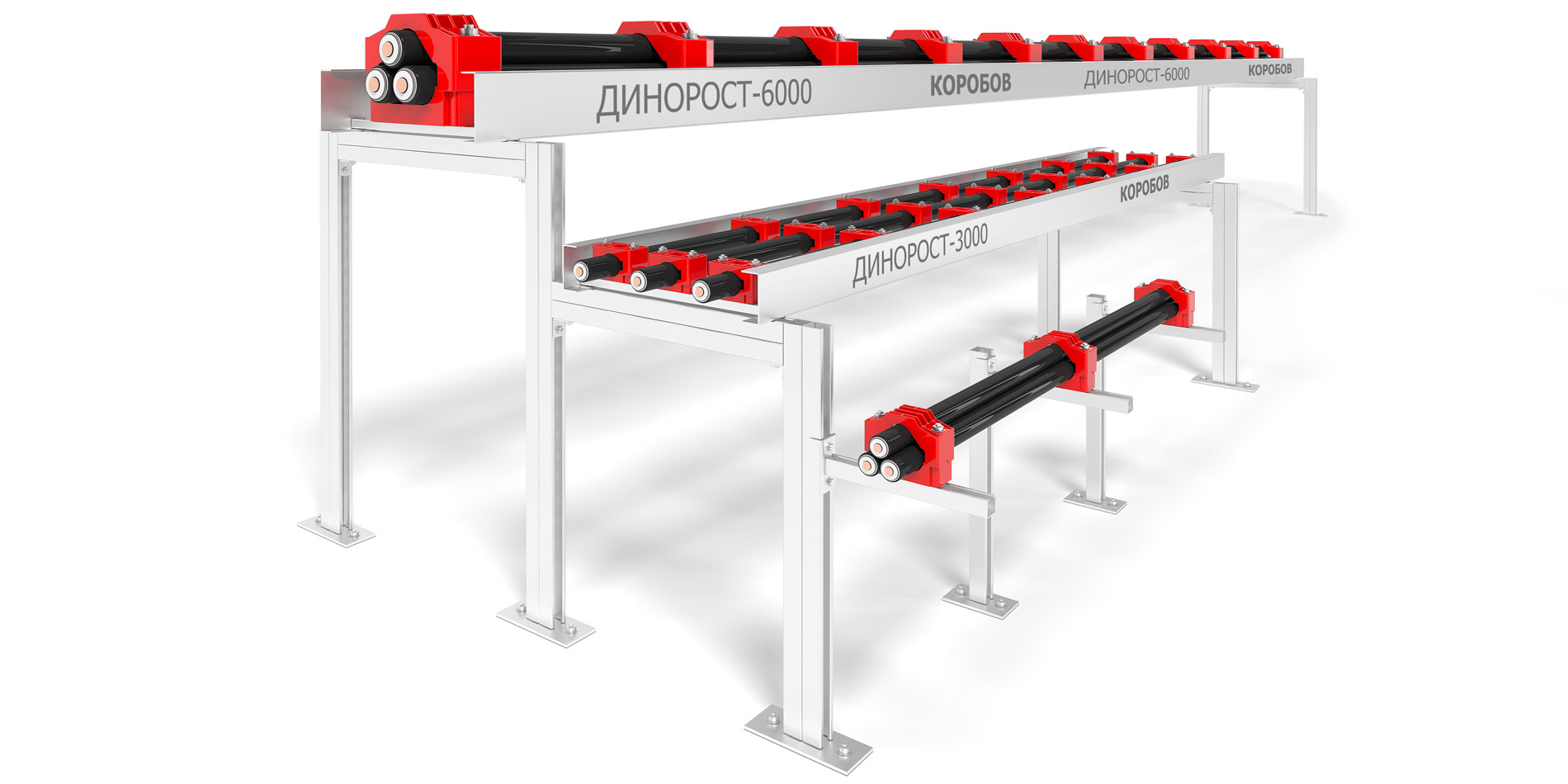

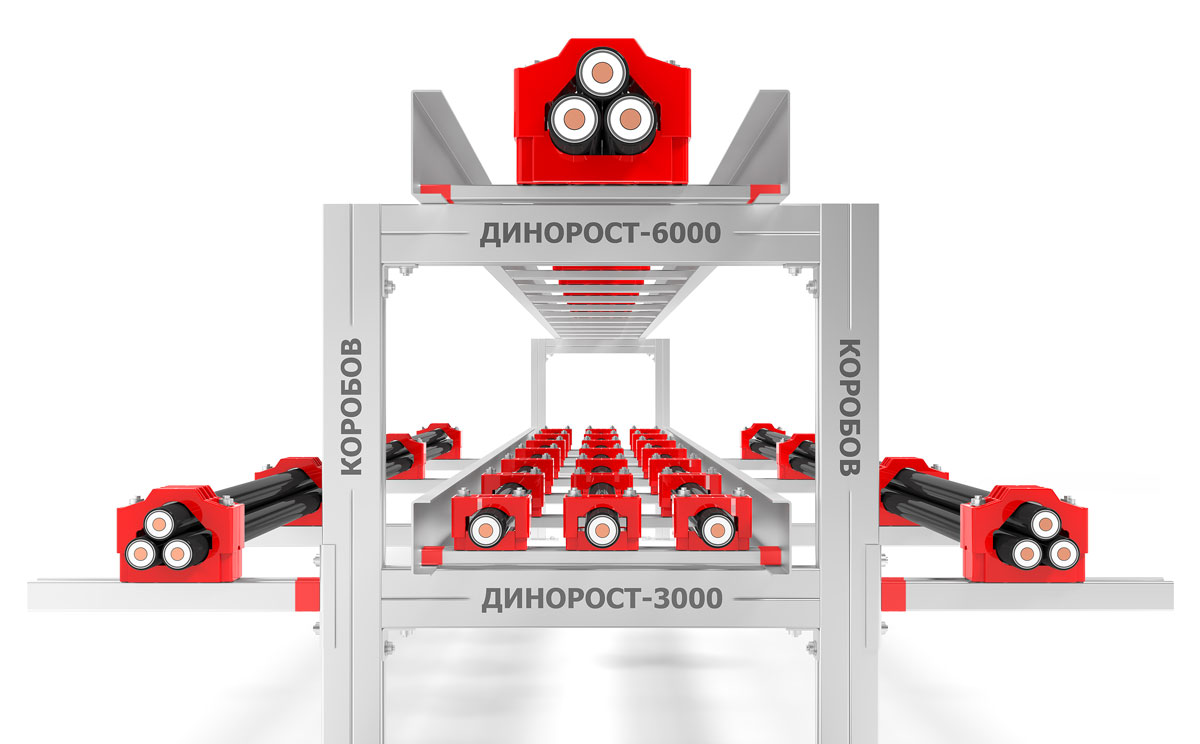

Динорост КОРОБОВ

ПРОЛЕТЫ
ДО 6 МЕТРОВ



Для создания кабельных линий с пролетами до 6 метров могут быть использованы кабельные конструкций ДИНОРОСТ серии 6000. В системе предусмотрены несущие конструкции, рассчитанные на нагрузки данного типа изделий.


УДОБНОЕ
ПОДКЛЮЧЕНИЕ

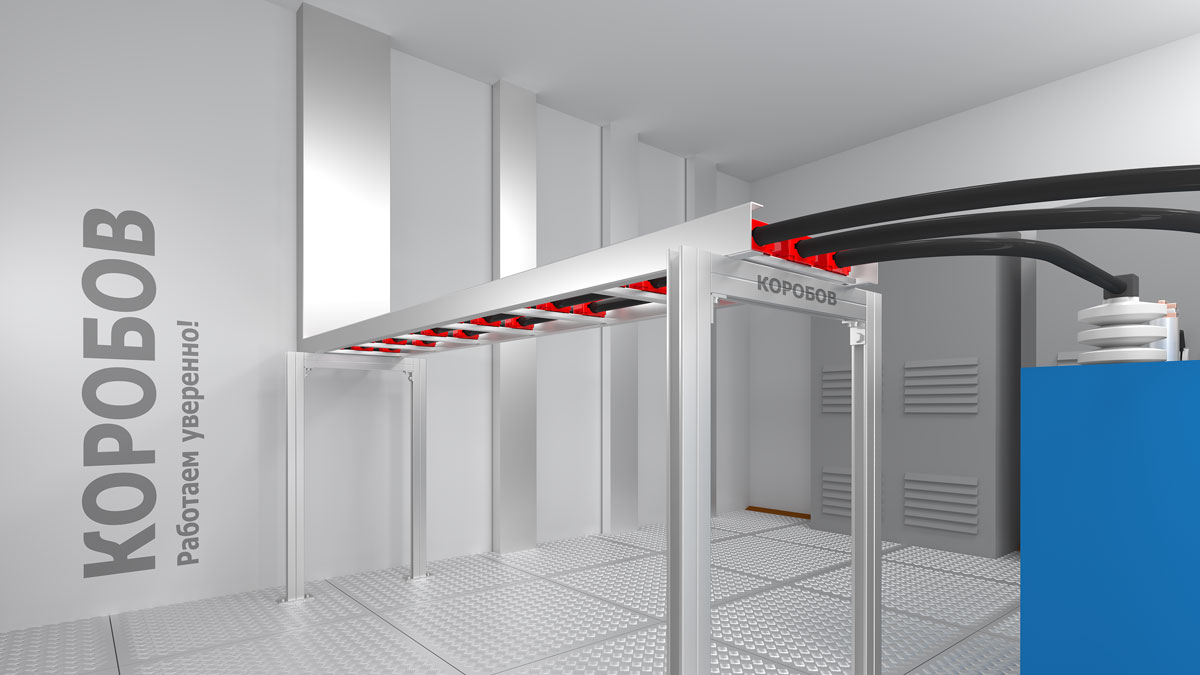

Динорост КОРОБОВ-3000





Для создания кабельных вводов и подключения оборудования в стесненных помещениях используйте систему кабельных конструкций ДИНОРОСТ серии 3000.

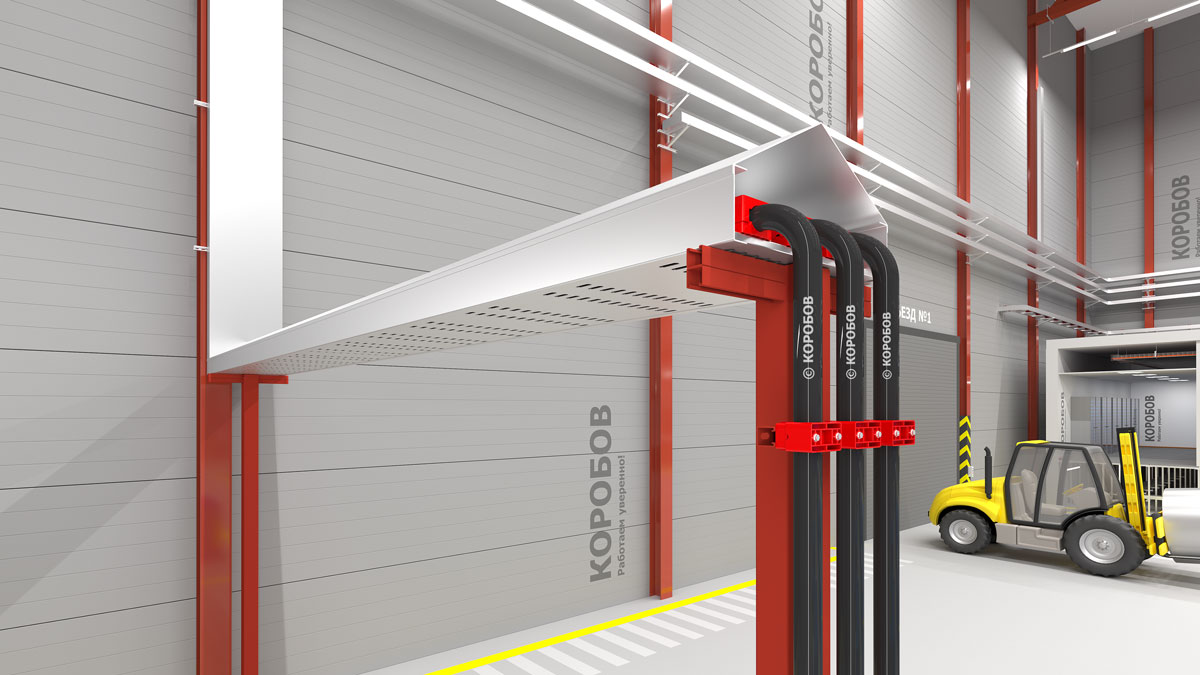

Динорост КОРОБОВ-6000 П120

ЗАЩИТА
ВЕНТИЛЯЦИЯ
ОПОРЫ





Конструкции ДИНОРОСТ доступны также в защищенном исполнении, в т.ч. с вентилируемым или глухим основанием, а также со снегозащитными или пылезащитными крышками. В системе представлены опоры высотой от 2,5 до 4 метров.

УНИКАЛЬНЫЕ ТЕХНОЛОГИИ

В изделиях системы ДИНОРОСТ применены современные запатентованные технологии, позволяющие достичь значительного эффекта по отношению к известным решениям. Сочетание композитных полимеров, конфигурации ответственных участков и элементов изделий с оптимальной металлоемкостью делает систему ДИНОРОСТ надежной и сбалансированной.

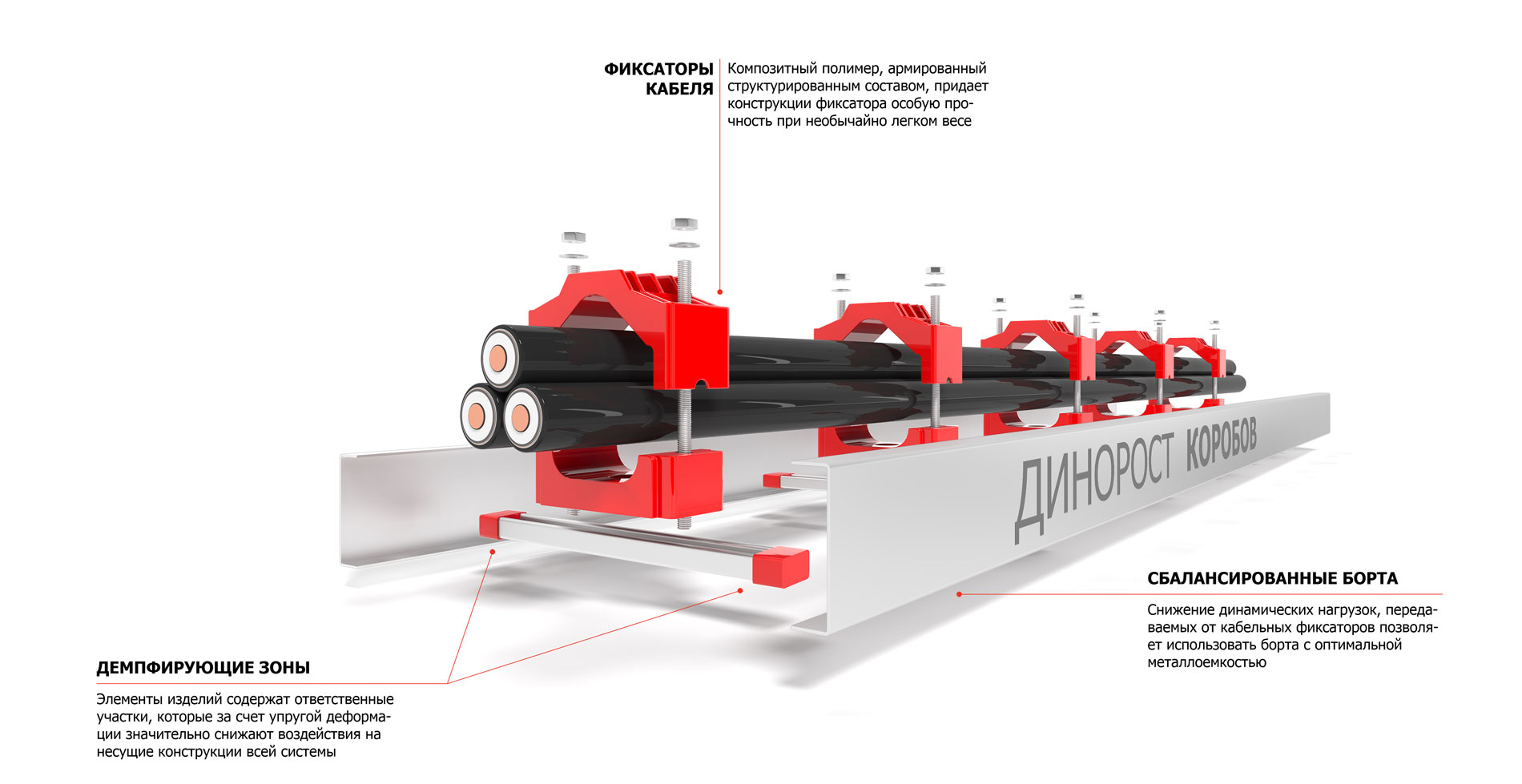

Устройство ДИНОРОСТ

ЗАЧЕМ НУЖНЫ ДЕМПФИРУЮЩИЕ ЗОНЫ?

При выборе конструкций для прокладки высоковольтных кабелей с изоляцией из сшитого полиэтилена напряжением 6, 10, 35, 110, 220, 330, 500 кВ, специалист проектной организации, должен принять во внимание процессы, происходящие при коротких замыканиях в цепи и влияющих на целостность кабельной системы, произвести соответствующие расчеты, учитывающие силу тока, время срабатывание автоматики и пр.


КРИТИЧЕСКИЕ
НАГРУЗКИ





В известных решениях, для прокладки высоковольтного кабеля, с расстоянием фиксации 1 метр и более, возникают значительные динамические нагрузки, которые могут привести к разрушению кабеленесущей системы.


РАБОЧИЕ
НАГРУЗКИ





При использовании специализированных решений ДИНОРОСТ, часть остаточных нагрузок, передающихся от кабеля через фиксаторы на кабельные конструкции, компенсируется демпфирующими зонами изделий.

РАБОТА В ПРАВОВОМ ПОЛЕ

Главным приоритетом в работе предприятий Группы компаний КОРОБОВ является, соответстствие изделий Российскому законодательству, поэтому новинкам всегда дается правовая оценка, которая вчастности подтверждается сертификатами.

ДИНОРОСТ в исполнении П, Н, ПУЦ: короб-конструкция, снабжённый демпфирующими зонами для снижения динамических нагрузок на элементы кабельной линии. Изделие является кабельным коробом (п. 2.1.10 ПУЭ), конструкцией для прокладки кабеля сечением свыше 25 кв. мм. (п. 2.3.123 ПУЭ) и обеспечивает естественную вентиляцию (в исполнении П), согласно "Общих требований" (п. 2.3.14 ПУЭ).

Правила устройства электроустановок, ПУЭ

2.1.10. Короб должен служить защитой от механических повреждений проложенных в нем проводов и кабелей.

2.1.11. Лоток не является защитой кабеля от внешних механических повреждений, проложенных на нем кабелей.

2.3.14. Трасса кабельной линии должна выбираться с учетом наименьшего расхода кабеля, обеспечения сохранности кабеля при механических воздействиях, обеспечения защиты от коррозии, вибрации, перегрева и от повреждений соседних кабелей электрической дугой при возникновении КЗ на одном из кабелей.

2.3.123. В кабельных сооружениях прокладку контрольных кабелей и силовых кабелей сечением 25 кв. мм. и более, за исключением небронированных кабелей со свинцовой оболочкой, следует выполнять по кабельным конструкциям.

Контрольные небронированные кабели, силовые небронированные кабели со свинцовой оболочкой и небронированные силовые кабели всех исполнений сечением 16 кв. мм. и менее следует прокладывать по лоткам или перегородкам.

  ДИНОРОСТ Лоток
листовой

Короб
кабельный


1. Прокладка кабеля свыше 25 кв.мм. (п. 2.3.123. ПУЭ)

2. Вентиляция кабеля, исполнение П (п. 2.3.14. ПУЭ)

3. Механическая защита кабеля (п. 2.1.10. ПУЭ)

4. Очистка от загрязнений (исполнение ПУЦ)

5. Снижение динамических нагрузок

6. Строительные пролеты 6 метров




РЕШЕНИЯ ДЛЯ "УСЛОВНО-ГРЯЗНЫХ" ПРОИЗВОДСТВ

Изделия серии ПУЦ (сокр. от Пыль, Уголь, Цемент) разработаны специалистами компании КОРОБОВ для очистки внутреннего пространства кабельных конструкций на "условно-грязных" объектах ТЭЦ, ГРЭС, ГОК и т.д., где в атмосфере могут присутствовать взвеси угольной пыли, горной породы и пр. Ревизия проводится путем очистки донных оснований, кабель при этом остается на перемычках конструкции.

Динорост серии ПУЦ



ТОПОВОЕ
РЕШЕНИЕ



Кабельные конструкции ДИНОРОСТ объединили в себе лучшие свойства известных изделий, дополнительно модифицировав конструкцию демпфирующими зонами, для эффективной прокладки кабеля с пролетами до 6 метров.


ДЛЯ РОССИЙСКИХ
УСЛОВИЙ



Изделия выпускаются в четырех исполнениях (под заказ) и сертифицированы для работы во всех типах атмосфер по ГОСТ 15150-69, что гарантирует безаварийную эксплуатацию кабельной линии на протяжении всего срока службы

  Исполнение
№1
Исполнение
№2
Исполнение
№3

Тип атмосферы эксплуатации по ГОСТ 15150-69 I II III

Класс стойкости к коррозии по ГОСТ 52868-07 3 6 9А, 9С

Условия эксплуатации по ГОСТ 15150-69 Т4-Т2
УХЛ4-УХЛ2
Т5-Т1
УХЛ5-УХЛ1
Т5-Т1
УХЛ5-УХЛ1, ОМ5-ОМ1

Антикоррозионное покрытие / сталь Оцинкование
по методу Сендзимира
до 18 мкм
Горячее оцинкование
погружением по
ГОСТ 9.307 до 120 мкм
Высоколегированная
нержавеющая
сталь




СЕРТИФИЦИРОВАННОЕ РЕШЕНИЕ

При запуске в производство, изделия проходят процедуру испытаний и добровольной сертификации. Кабельные конструкции динорост КОРОБОВ имеют полный пакет сертификатов, подтверждающий их задекларированные характеристики: сертификат соответствия; сертификат пожарной безопасности класса НГ; климатические сертификаты исполнения УХЛ, Т, М; сертификат непрерывности электрической цепи.


Сертификат ГОСТ Р МЭК 52868-07 КОРОБОВ (лотки и консоли) Сертификат ГОСТ Р МЭК 61084-1-07 КОРОБОВ (кабельные короба)

Кабельные
конструкции
ГОСТ 52868-07
Кабельные
короба
ГОСТ 61084-1-07


Сертификат ИСО 9001-2015 ISO 9001:2015 КОРОБОВ Сертификат ГОСТ 30244-94 КОРОБОВ (класс негорючести НГ)

Качество
менеджмента
ИСО 9001-2015
Класс
негорючести НГ
ГОСТ 30244-94


Сертификат ГОСТ 15150-69 КОРОБОВ (эксплуатация в т.ч. УХЛ1) Сертификат ГОСТ Р МЭК 52868-07 КОРОБОВ (лотки и консоли) непрерывность цепи заземления

Эксплуатация
УХЛ1
ГОСТ 15150-69
Непрерывность
эл.цепи
ГОСТ 52868-07



ПРОСТАЯ ИНТЕГРАЦИЯ

Специалисты группы компаний КОРОБОВ обеспечивают техническую поддержку и ведение проектной документации, от внедрения оборудования в проект до непосредственного запуска энергетической системы на объекте. Для более эффективной интеграции нового оборудования разработаны и доступны следующие материалы:

  Каталог конструкций КОРОБОВ (pdf)
Альбом типовых решений (pdf, dwg)
  Библиотека для Revit (rte)
Модели изделий Autocad (dwg)



Альбом типовых решений ДИНОРОСТ

Более подробную информацию о конструкциях ДИНОРОСТ вы можете узнать каталоге КОРОБОВ.
