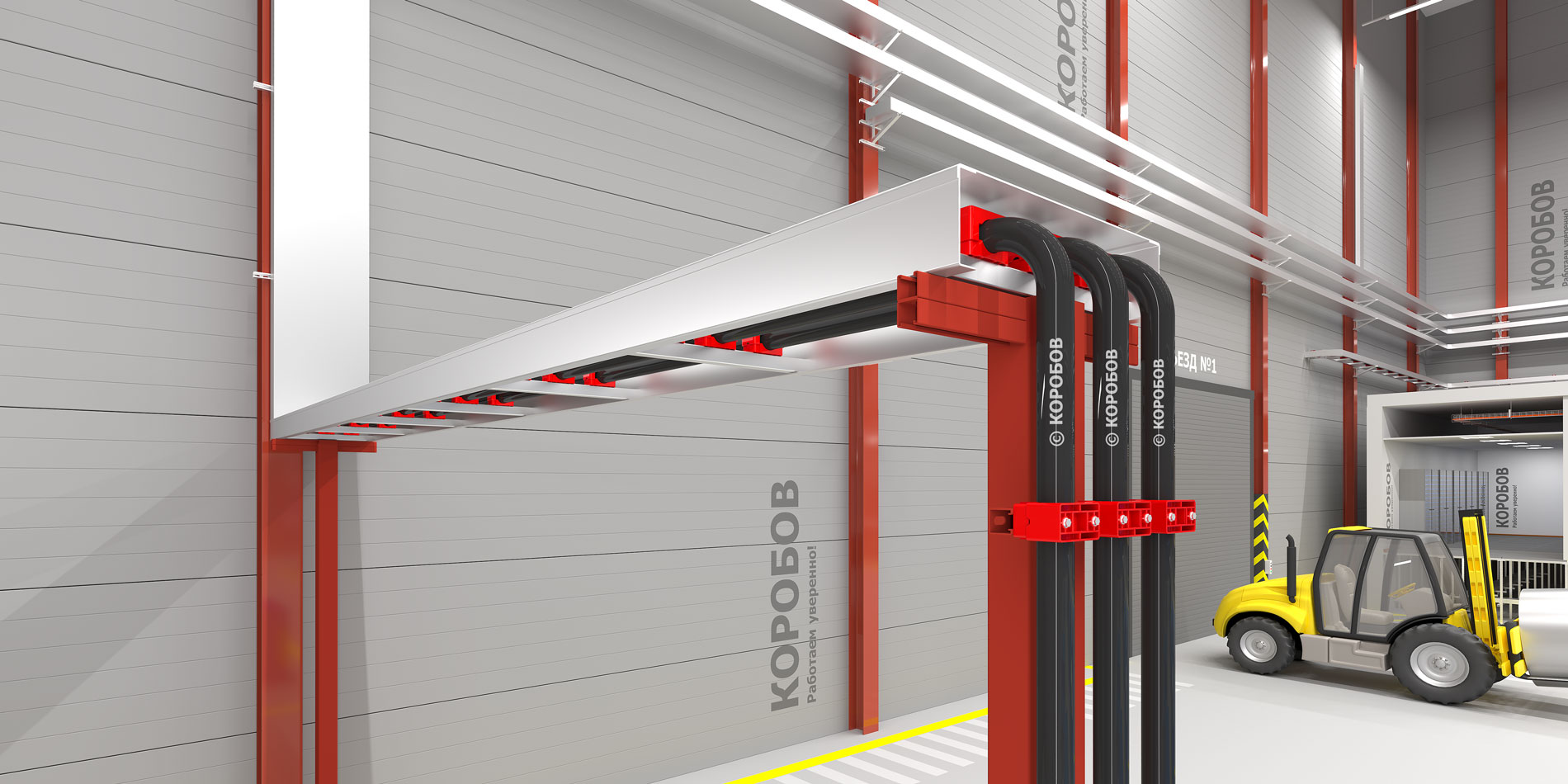

Динорост "КОРОБОВ" 6000 К (с лестничным основанием и крышкой)

Система кабельных конструкций ДИНОРОСТ-6000 применяется на объектах, где необходимо создать кабельную линию со строительными пролетами до 6 метров. В ассортимент системы входят прямые секции, фиксаторы одного и трех кабелей, а также элементы для создания поворотов кабельной линии. В системе предусмотрены несущие конструкции, рассчитанные на нагрузки данного типа изделий.

Система ДИНОРОСТ разработана специалистами компании КОРОБОВ для снижения динамических нагрузок на элементы кабельной линии за счет компенсации воздействий демпфирующими зонами изделий. Подробнее

Динорост "КОРОБОВ" 6000 К (с лестничным основанием и крышкой)

ВНИМАНИЕ! Огнестойкие проходки, краски по металлу и кабелю представлены в разделе 2.10 «Система повышенной огнестойкости». Дополнительные метизы и крепления для монтажа изделий представлены в разделе 2.11 «Система метизов и креплений»

Марка изделия

Высота
изделия, мм

Ширина
изделия, мм

Длина
изделия, мм

Техническая
библиотека

Динорост КОРОБОВ-6000 К (h=150) 150 200, 300, 400, 500, 600 6000 АТР | AutoCAD | NanoCAD | Revit
Динорост КОРОБОВ-6000 К (h=200) 200 200, 300, 400, 500, 600 6000 АТР | AutoCAD | NanoCAD | Revit

Фиксаторы динорост 1хх серии - - - АТР | AutoCAD | NanoCAD | Revit
Фиксаторы динорост 3хх серии - - - АТР | AutoCAD | NanoCAD | Revit

Опоры динорост КОРОБОВ-6000 2500-4000 300, 400, 500, 600 - АТР | AutoCAD | NanoCAD | Revit

Повороты динорост (h=150) 150 200, 300, 400, 500, 600 - АТР | AutoCAD | NanoCAD | Revit
Повороты динорост (h=200) 200 200, 300, 400, 500, 600 - АТР | AutoCAD | NanoCAD | Revit

Заглушки переходные 150, 200 200, 300, 400, 500, 600 - АТР | AutoCAD | NanoCAD | Revit
Держатели концевые 150, 200 - - АТР | AutoCAD | NanoCAD | Revit
Перегородки разделительные 150, 200 - 3000 АТР | AutoCAD | NanoCAD | Revit
Соединители 150, 200 - - АТР | AutoCAD | NanoCAD | Revit

Консоли динорост - 200-1000 - АТР | AutoCAD | NanoCAD | Revit
Крепления динорост - - - АТР | AutoCAD | NanoCAD | Revit

Держатель перегородок - - - АТР | AutoCAD | NanoCAD | Revit
Огнестойкие перегородки - 200, 300, 400, 500, 600 3000 АТР | AutoCAD | NanoCAD | Revit

Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение
№2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий.
