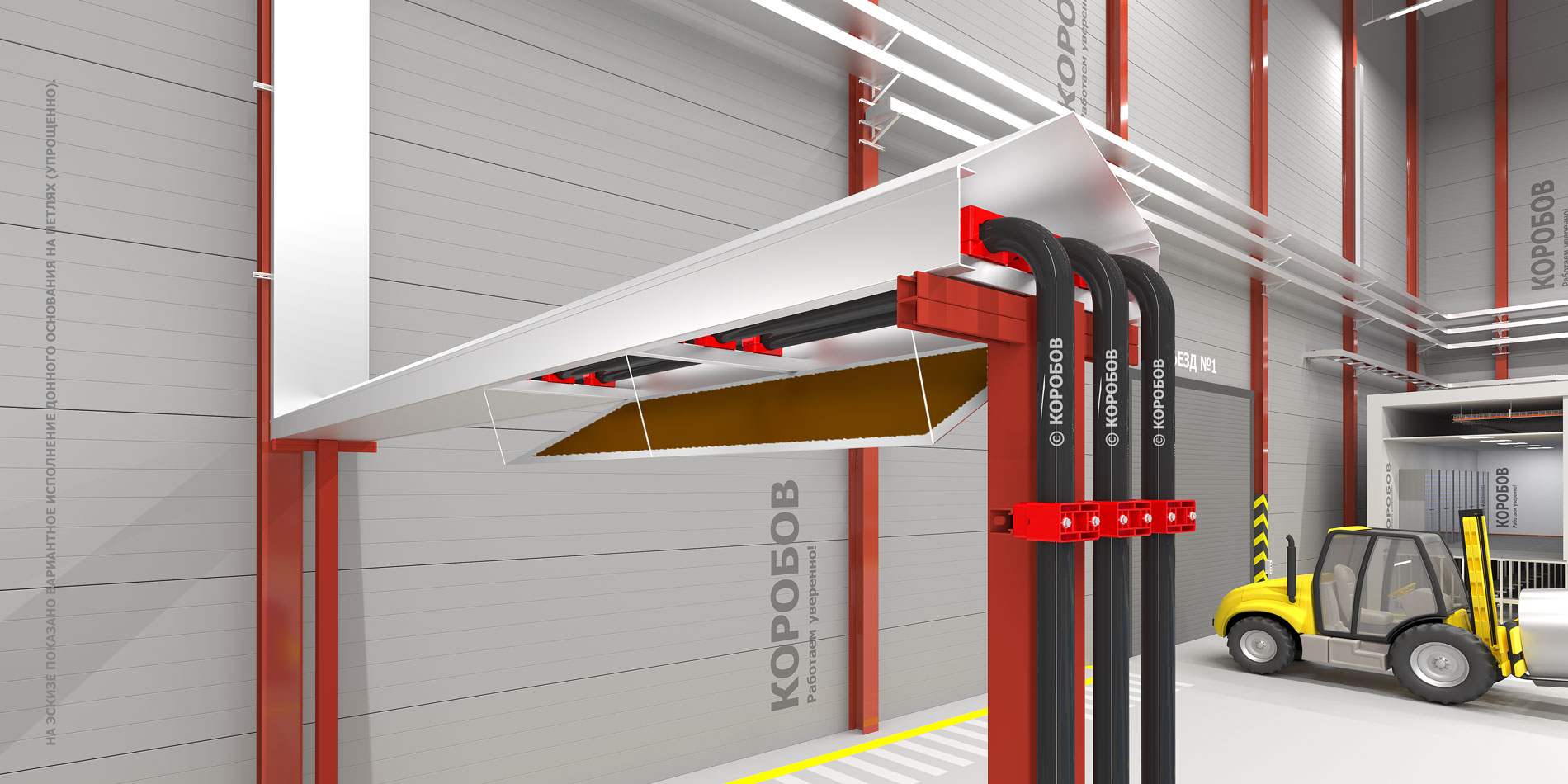

Динорост "КОРОБОВ" 6000 ПУЦ120 (с очищаемым основанием и крышкой)

Система кабельных конструкций ДИНОРОСТ-6000 применяется на объектах, где необходимо создать кабельную линию со строительными пролетами до 6 метров. В ассортимент системы входят прямые секции, фиксаторы одного и трех кабелей, а также элементы для создания поворотов кабельной линии. В системе предусмотрены несущие конструкции, рассчитанные на нагрузки данного типа изделий.

● Система ДИНОРОСТ разработана специалистами компании КОРОБОВ для снижения динамических нагрузок на элементы кабельной линии за счет компенсации воздействий демпфирующими зонами изделий. Подробнее		● Серия ПУЦ (сокр. от Пыль, Уголь, Цемент) разработана специалистами компании КОРОБОВ для очистки внутреннего пространства кабельных конструкций на "условно-грязных" объектах ТЭЦ, ГРЭС, ГОК и тд. Подробнее

ВНИМАНИЕ! Огнестойкие проходки, краски по металлу и кабелю представлены в разделе 2.10 «Система повышенной огнестойкости». Дополнительные метизы и крепления для монтажа изделий представлены в разделе 2.11 «Система метизов и креплений

Марка изделия	Высота изделия, мм	Ширина изделия, мм	Длина изделия, мм	Техническая библиотека
ФИКСАТОРЫ ДИНОРОСТ
├ Фиксаторы динорост 1хх серии	45-200	88-220	60-75	АТР | AutoCAD | NanoCAD | Revit
└ Фиксаторы динорост 3хх серии	88-370	160-458	67-120	АТР | AutoCAD | NanoCAD | Revit
ДИНОРОСТ КОРОБОВ-6000 ПУЦ120
├ Прямые секции динорост (h=150)	150	200, 300, 400, 500, 600	6000	АТР | AutoCAD | NanoCAD | Revit
├ Прямые секции динорост (h=200)	200	200, 300, 400, 500, 600	6000	АТР | AutoCAD | NanoCAD | Revit
├ Повороты динорост (h=150)	150	200, 300, 400, 500, 600	-	АТР | AutoCAD | NanoCAD | Revit
├ Повороты динорост (h=200)	200	200, 300, 400, 500, 600	-	АТР | AutoCAD | NanoCAD | Revit
├ Заглушки переходные	150, 200	200, 300, 400, 500, 600	-	АТР | AutoCAD | NanoCAD | Revit
├ Держатели концевые	150, 200	-	-	АТР | AutoCAD | NanoCAD | Revit
├ Перегородки разделительные	150, 200	-	3000	АТР | AutoCAD | NanoCAD | Revit
└ Соединители	150, 200	-	-	АТР | AutoCAD | NanoCAD | Revit
НЕСУЩИЕ КОНСТРУКЦИИ
├ Опоры динорост	2500-4000	300, 400, 500, 600	-	АТР | AutoCAD | NanoCAD | Revit
├ Консоли динорост	-	200-1000	-	АТР | AutoCAD | NanoCAD | Revit
└ Крепления динорост	-	-	-	АТР | AutoCAD | NanoCAD | Revit
ОГНЕСТОЙКИЕ МАТЕРИАЛЫ
├ Держатель перегородок	-	-	-	АТР | AutoCAD | NanoCAD | Revit
└ Огнестойкие перегородки	-	200, 300, 400, 500, 600	3000	АТР | AutoCAD | NanoCAD | Revit
Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий.
