Опоры перфорост "КОРОБОВ" 6000, 3000

Система кабельных конструкций ПЕРФОРОСТ применяется на объектах, где необходимо создать кабельную линию со строительными пролетами до 6 метров. В ассортимент системы входят прямые секции, а также элементы для создания поворотов кабельной линии. В системе предусмотрены несущие конструкции, рассчитанные на нагрузки данного типа изделий.

 Система ПЕРФОРОСТ разработана специалистами компании КОРОБОВ для создания защищенных кабельных линий со строительными  пролетами, что позволяет использовать в качестве опор двутавровые колонны сооружений или специализированные опоры.

ВНИМАНИЕ! Огнестойкие проходки, краски по металлу и кабелю представлены в разделе 2.10 «Система повышенной огнестойкости». Дополнительные метизы и крепления для монтажа изделий представлены в разделе 2.11 «Система метизов и креплений»

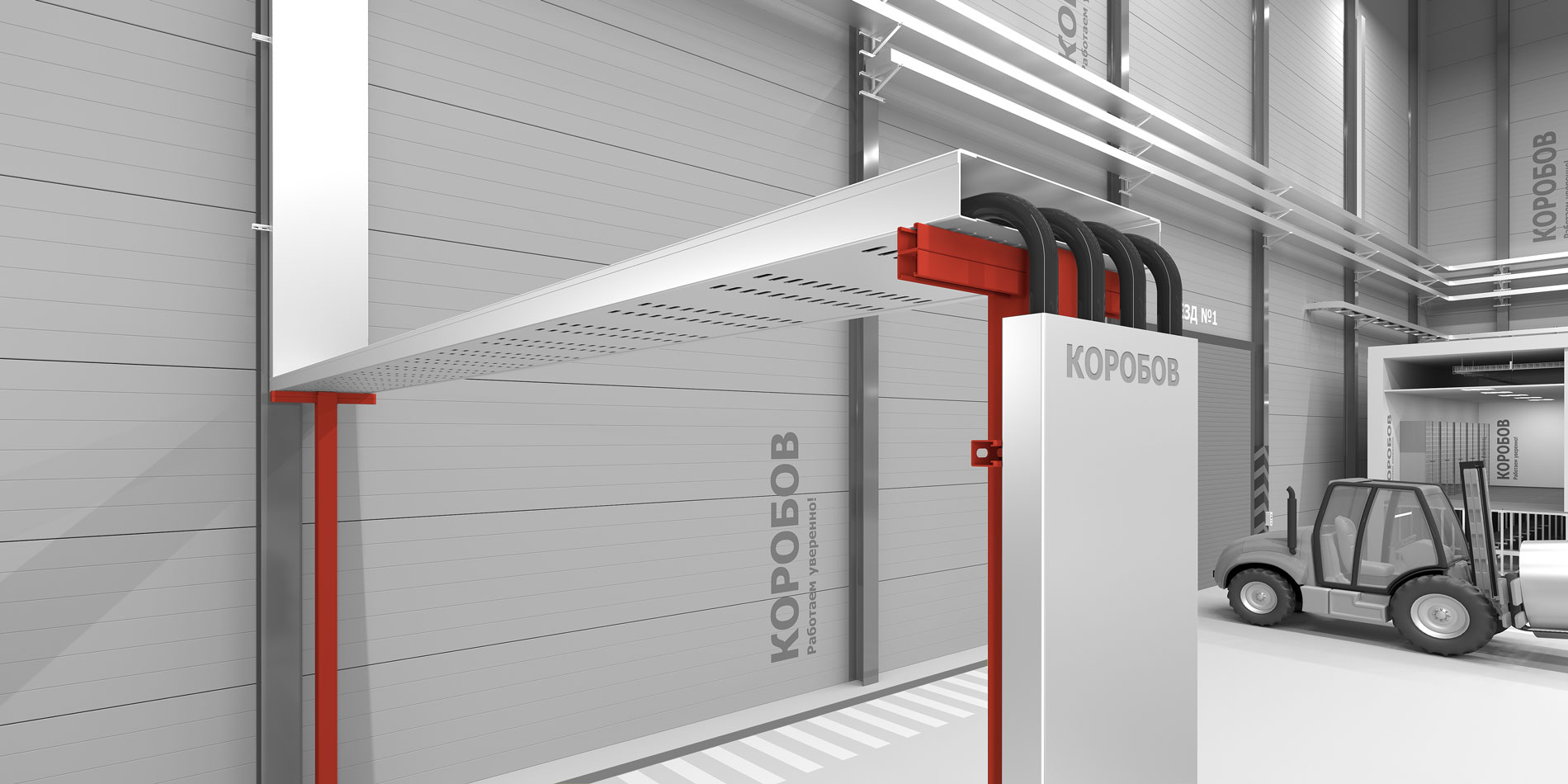

Опоры перфорост КОРОБОВ

Марка изделия

Высота
изделия, мм

Ширина
изделия, мм

Тип
спусков

  Альбом
Типовых Решений

Библиотеки
CAD




Опоры перфорост КОРОБОВ-6000

2500-4000

300, 400, 500, 600 -   PDFDWG RevitDWG

Опоры перфорост КОРОБОВ-6001

2500-4000

300, 400, 500, 600  Продольные   PDFDWG RevitDWG

Опоры перфорост КОРОБОВ-6002

2500-4000

300, 400, 500, 600  Поперечные   PDFDWG RevitDWG

Опоры перфорост КОРОБОВ-3000 2500-3000 300, 400 -   PDFDWG RevitDWG
Опоры перфорост КОРОБОВ-3001 2500-3000 300, 400 Продольные   PDFDWG RevitDWG
Опоры перфорост КОРОБОВ-3002 2500-3000 300, 400 Поперечные   PDFDWG RevitDWG

Металлические изделия доступны в трех исполнениях: К - сталь с окрашенным или грунтованным покрытием; Ц - сталь с цинковым покрытием погружением по ГОСТ 9.307 для районов с Умеренным «У» и Тропическим «Т» климатом по ГОСТ 15150-69, ЦХЛ - низкоуглеродистая сталь с цинковым покрытием погружением по ГОСТ 9.307 для регионов с Холодным «ХЛ» климатом по ГОСТ 15150-69
