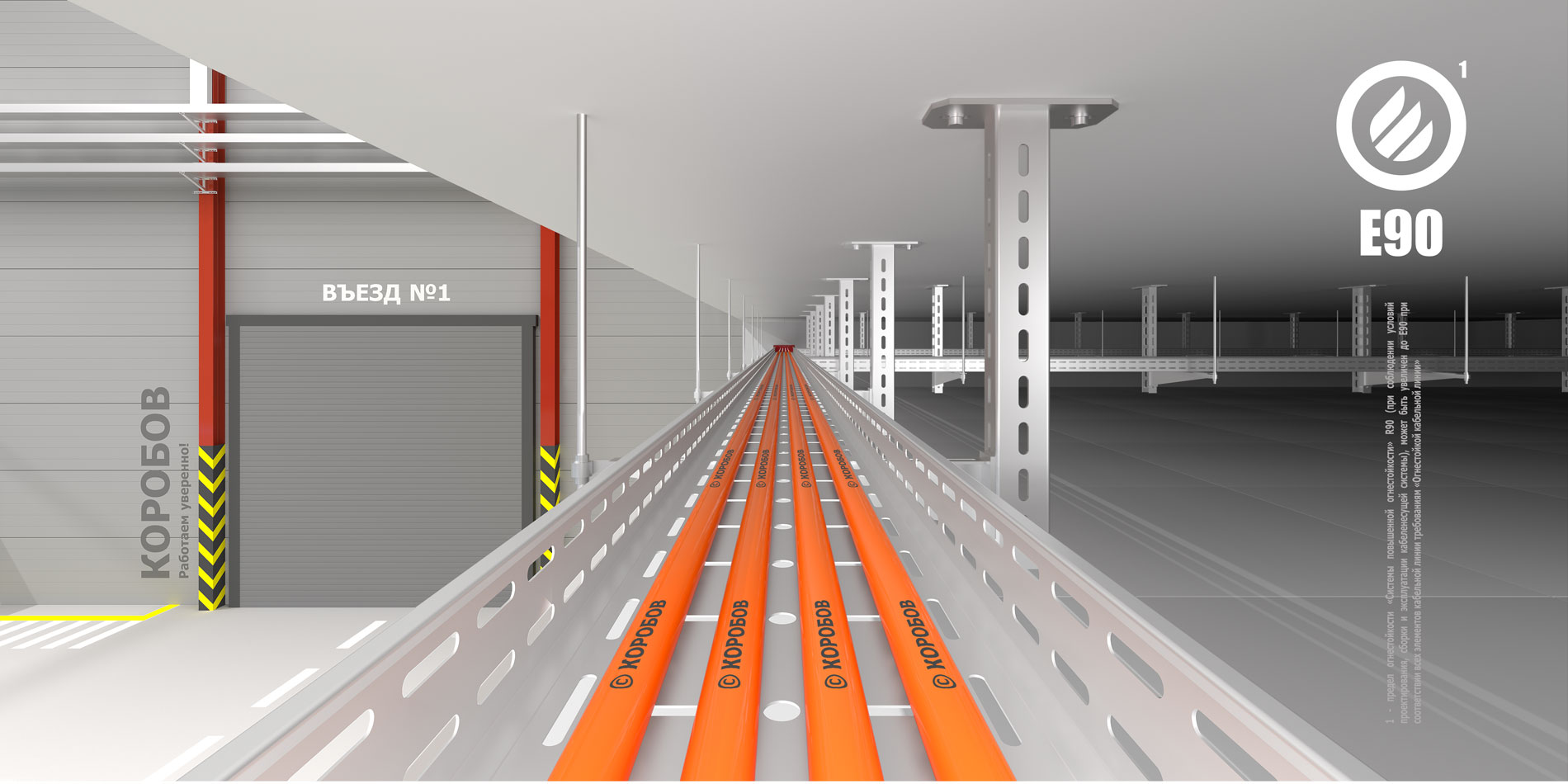

Перфорированный лоток "КОРОБОВ" РГС (Система повышенной огнестойкости)

Система кабельных конструкций повышенной огнестойкости предназначена для создания кабельных линий на объектах с сохранением работоспособности до 90 минут для кабельных конструкций и до 180 минут для огнестойких проходок. В ассортимент системы кабельных конструкций входят лотки, консоли, стойки, огнестойкие проходки и краски.

Перфорированный лоток "КОРОБОВ" РГС, система повышенной огнестойкости, огнестойкая кабельная линия, R90, E90

ВНИМАНИЕ! Огнестойкие проходки, краски по металлу и кабелю представлены в разделе 2.10 «Система повышенной огнестойкости». Дополнительные метизы и крепления для монтажа изделий представлены в разделе 2.11 «Система метизов и креплений»

Тип изделия

Высота
изделия, мм
Ширина
изделия, мм
Длина
изделия, мм

Техническая
библиотека


Перфорированный лоток КОРОБОВ РГС 60 60 100, 200, 300 3000 АТР | AutoCAD | NanoCAD | Revit
Повороты лотков 60 100, 200, 300 - АТР | AutoCAD | NanoCAD | Revit
Соединители 60 - - АТР | AutoCAD | NanoCAD | Revit

Огнезащитная краска (по металлу) - - - АТР | AutoCAD | NanoCAD | Revit
Огнезащитная краска (по кабелю) - - - АТР | AutoCAD | NanoCAD | Revit

Стойки лотков 200-1500 - - АТР | AutoCAD | NanoCAD | Revit
Консоли лотков - 100-400 - АТР | AutoCAD | NanoCAD | Revit
Держатели консоли - - - АТР | AutoCAD | NanoCAD | Revit
Крепления лотков - - - АТР | AutoCAD | NanoCAD | Revit

Огнестойкие проходки - - - АТР | AutoCAD | NanoCAD | Revit

Металлические изделия доступны в двух исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение
№2 - горячее оцинкование погружением по ГОСТ 9.307. 1  - предел огнестойкости «Системы повышенной огнестойкости» R90 (при
соблюдении условий проектирования, сборки и эксплуатации кабеленесущей системы), может быть увеличен до E90 при соответствии
всех элементов кабельной линии требованиям «Огнестойкой кабельной линии»
