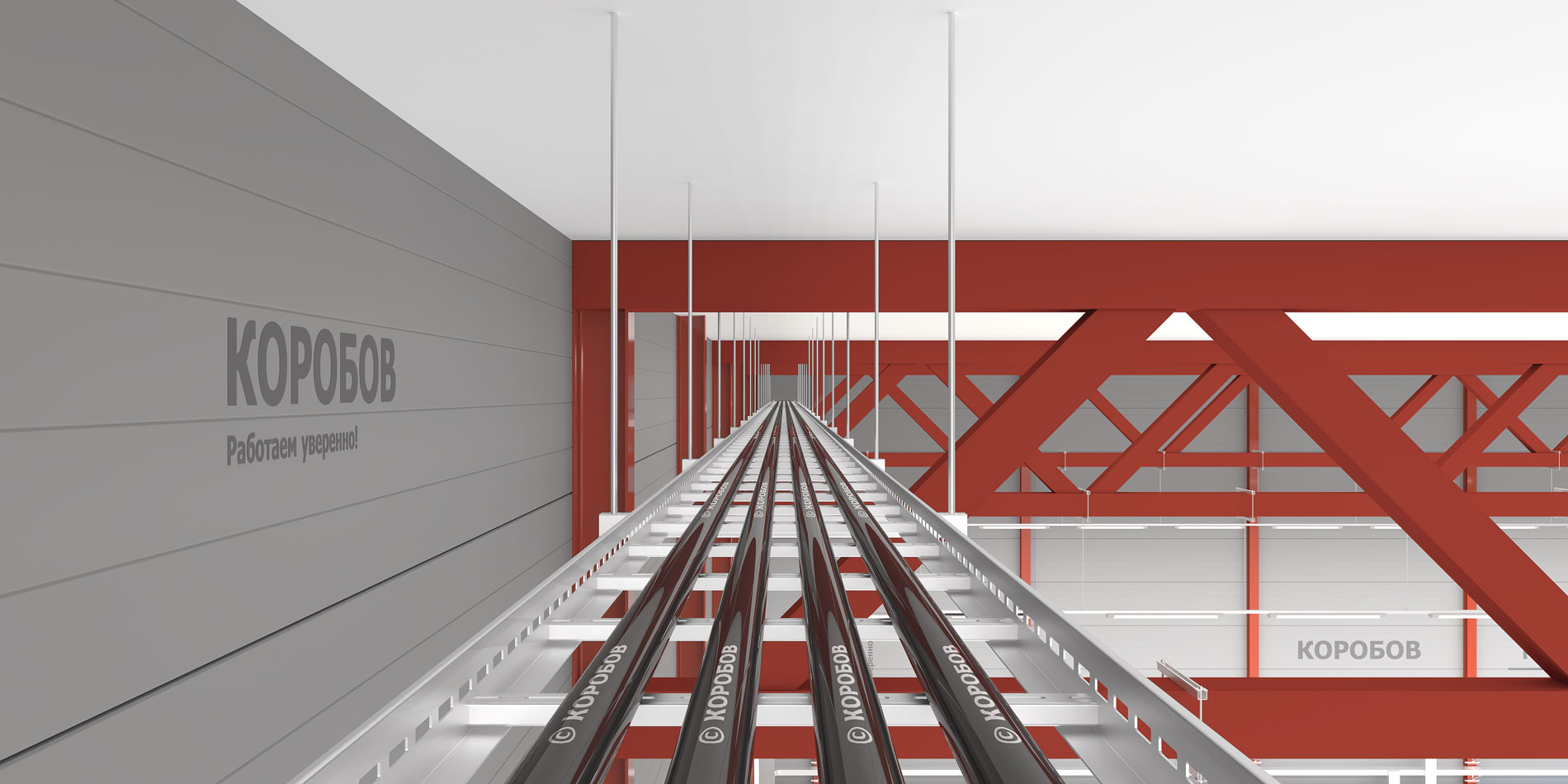

Лестничный лоток "КОРОБОВ" ЛГГ 60

Система кабельных лотков лестничного типа применяется на объектах, где необходимо создать кабельную линию с пролетами до 3 метров. В ассортимент системы входят прямые секции, а также элементы для создания поворотов кабельной линии. В системе предусмотрены несущие конструкции, рассчитанные на нагрузки данного типа изделий.

ВНИМАНИЕ! Огнестойкие проходки, краски по металлу и кабелю представлены в разделе 2.10 «Система повышенной огнестойкости». Дополнительные метизы и крепления для монтажа изделий представлены в разделе 2.11 «Система метизов и креплений»

Тип изделия	Высота изделия, мм	Ширина изделия, мм	Длина изделия, мм	Техническая библиотека
Лестничный лоток КОРОБОВ ЛГГ 60	60	200, 300, 400, 500, 600	3000	АТР | AutoCAD | NanoCAD | Revit
Повороты лотков	60	200, 300, 400, 500, 600	-	АТР | AutoCAD | NanoCAD | Revit
Крышки лотков	-	200, 300, 400, 500, 600	3000	АТР | AutoCAD | NanoCAD | Revit
Заглушки переходные	60	200, 300, 400, 500, 600	-	АТР | AutoCAD | NanoCAD | Revit
Держатели концевые	60	-	-	АТР | AutoCAD | NanoCAD | Revit
Держатели донные	-	200, 300, 400, 500, 600	-	АТР | AutoCAD | NanoCAD | Revit
Донные вставки (перф.)	-	200, 300, 400, 500, 600	3000	АТР | AutoCAD | NanoCAD | Revit
Донные вставки (неперф.)	-	200, 300, 400, 500, 600	3000	АТР | AutoCAD | NanoCAD | Revit
Перегородки разделительные	60	-	3000	АТР | AutoCAD | NanoCAD | Revit
Соединители	60	-	-	АТР | AutoCAD | NanoCAD | Revit
Стойки потолочные	200-3000	-	-	АТР | AutoCAD | NanoCAD | Revit
Стойки кабельные	200-6000	-	-	АТР | AutoCAD | NanoCAD | Revit
Крепления стоек	-	-	-	АТР | AutoCAD | NanoCAD | Revit
Консоли кабельные	-	200, 300, 400, 500, 600	-	АТР | AutoCAD | NanoCAD | Revit
Крепления лотков	-	-	-	АТР | AutoCAD | NanoCAD | Revit
Профили монтажные	200-6000	-	-	АТР | AutoCAD | NanoCAD | Revit
Держатели перегородок	-	-	-	АТР | AutoCAD | NanoCAD | Revit
Огнестойкие перегородки	-	200, 300, 400, 500, 600	3000	АТР | AutoCAD | NanoCAD | Revit
Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий.
