Лестничный лоток "КОРОБОВ" ЛГГ 100

Система кабельных лотков лестничного типа применяется на объектах, где необходимо создать кабельную линию с пролетами до 3 метров. В ассортимент системы входят прямые секции, а также элементы для создания поворотов кабельной линии. В системе предусмотрены несущие конструкции, рассчитанные на нагрузки данного типа изделий.

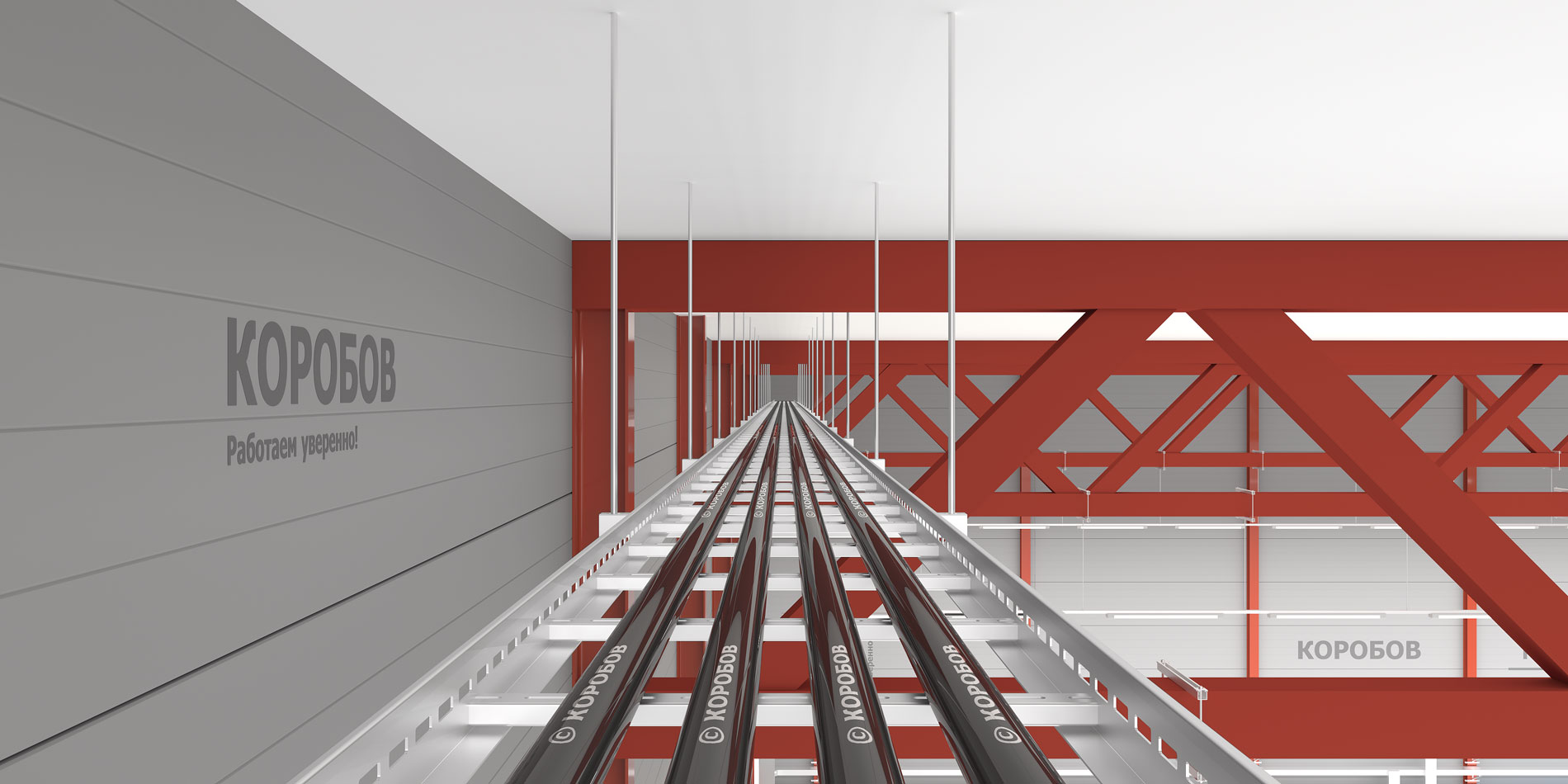

Лоток лестничный "КОРОБОВ" ЛЛГ 100

ВНИМАНИЕ! Огнестойкие проходки, краски по металлу и кабелю представлены в разделе 2.10 «Система повышенной огнестойкости». Дополнительные метизы и крепления для монтажа изделий представлены в разделе 2.11 «Система метизов и креплений»

Тип изделия

Высота
изделия, мм
Ширина
изделия, мм
Длина
изделия, мм

Техническая
библиотека


Лестничный лоток КОРОБОВ ЛГГ 100 100 200, 300, 400, 500, 600 3000 АТР | AutoCAD | NanoCAD | Revit

Повороты лотков 100 200, 300, 400, 500, 600 - АТР | AutoCAD | NanoCAD | Revit
Крышки лотков - 200, 300, 400, 500, 600 3000 АТР | AutoCAD | NanoCAD | Revit

Заглушки переходные 100 200, 300, 400, 500, 600 - АТР | AutoCAD | NanoCAD | Revit
Держатели концевые 100 - - АТР | AutoCAD | NanoCAD | Revit
Держатели донные - 200, 300, 400, 500, 600 - АТР | AutoCAD | NanoCAD | Revit
Донные вставки (перф.) - 200, 300, 400, 500, 600 3000 АТР | AutoCAD | NanoCAD | Revit
Донные вставки (неперф.) - 200, 300, 400, 500, 600 3000 АТР | AutoCAD | NanoCAD | Revit
Перегородки разделительные 100 - 3000 АТР | AutoCAD | NanoCAD | Revit
Соединители 100 - - АТР | AutoCAD | NanoCAD | Revit

Стойки потолочные 200-3000 - - АТР | AutoCAD | NanoCAD | Revit
Стойки кабельные 200-6000 - - АТР | AutoCAD | NanoCAD | Revit
Крепления стоек - - - АТР | AutoCAD | NanoCAD | Revit
Консоли кабельные - 200, 300, 400, 500, 600 - АТР | AutoCAD | NanoCAD | Revit
Крепления лотков - - - АТР | AutoCAD | NanoCAD | Revit

Профили монтажные 200-6000 - - АТР | AutoCAD | NanoCAD | Revit

Держатели перегородок - - - АТР | AutoCAD | NanoCAD | Revit
Огнестойкие перегородки - 200, 300, 400, 500, 600 3000 АТР | AutoCAD | NanoCAD | Revit

Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение
№2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий.
