Перфорированный лоток "КОРОБОВ" РГ 35

Система листовых кабельных лотков применяется на объектах, где необходимо создать кабельную линию с пролетами до 3 метров. В ассортимент системы входят прямые секции, а также элементы для создания поворотов кабельной линии. В системе предусмотрены несущие конструкции, рассчитанные на нагрузки данного типа изделий, а также элементы для монтажа лотков на столбы ограждений для создания системы охранно-пожарной сигнализации (ОПС), видео наблюдения и прочих периметральных сооружений.

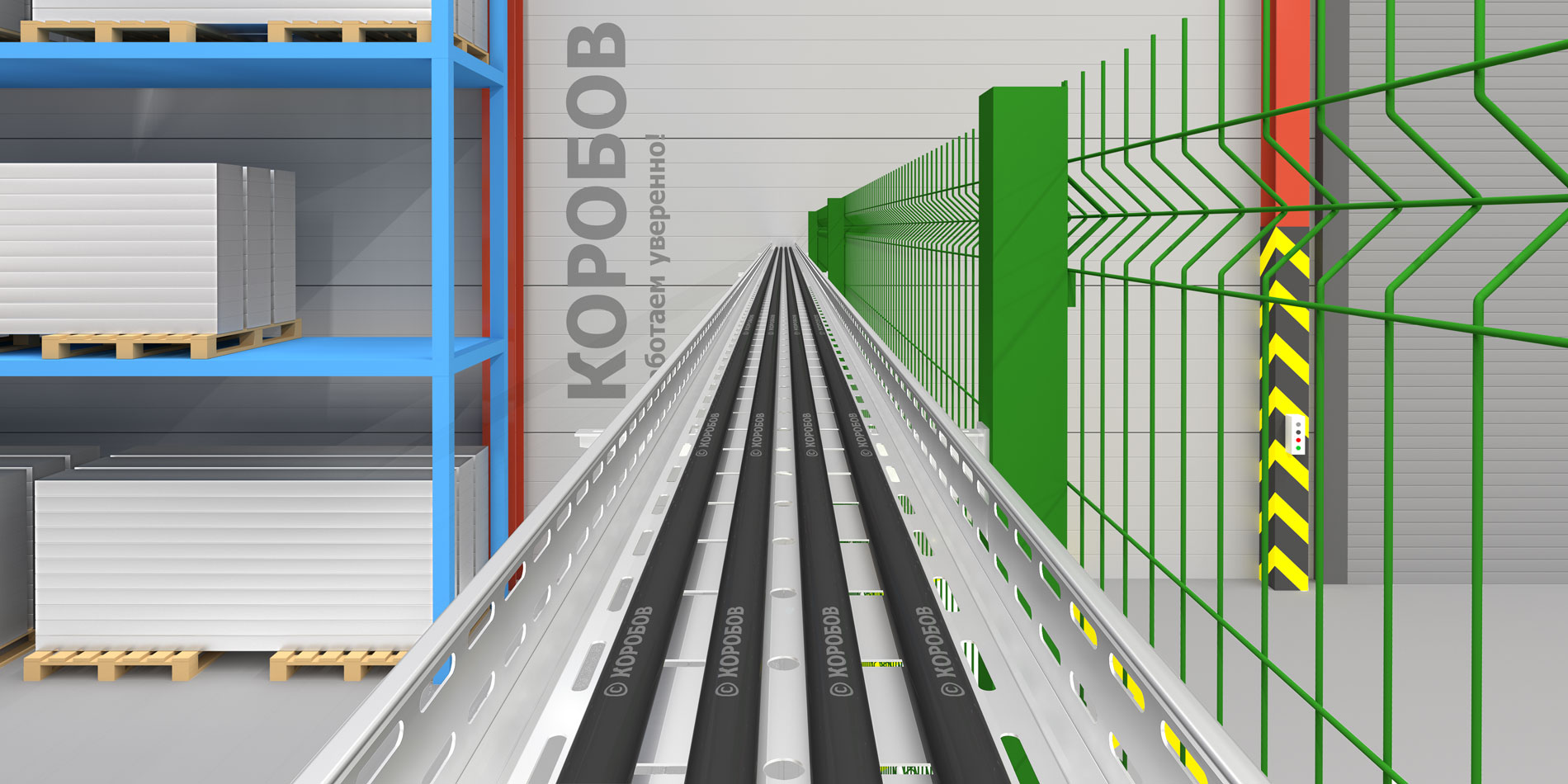

Перфорированный лоток КОРОБОВ РГ 35
Перфорированный лоток КОРОБОВ РГ 35

ВНИМАНИЕ! Огнестойкие проходки, краски по металлу и кабелю представлены в разделе 2.10 «Система повышенной огнестойкости». Дополнительные метизы и крепления для монтажа изделий представлены в разделе 2.11 «Система метизов и креплений»

Тип изделия

Высота
изделия, мм
Ширина
изделия, мм
Длина
изделия, мм

Техническая
библиотека


ПЕРФОРИРОВАННЫЙ ЛОТОК РГ 35
├ Прямые секции лотков 35 100, 200, 300 3000 АТР | AutoCAD | NanoCAD | Revit
├ Повороты лотков 35 100, 200, 300 - АТР | AutoCAD | NanoCAD | Revit
├ Редукции переходные 35 100, 200, 300  - АТР | AutoCAD | NanoCAD | Revit
├ Крышки лотков - 100, 200, 300 3000 АТР | AutoCAD | NanoCAD | Revit
├ Заглушки переходные 35 100, 200, 300, 400, 500, 600 - АТР | AutoCAD | NanoCAD | Revit
├ Держатели концевые 35 - - АТР | AutoCAD | NanoCAD | Revit
├ Держатели донные - 100, 200, 300, 400, 500, 600 - АТР | AutoCAD | NanoCAD | Revit
├ Перегородки разделительные 35 - 3000 АТР | AutoCAD | NanoCAD | Revit
└ Соединители 35 - - АТР | AutoCAD | NanoCAD | Revit

НЕСУЩИЕ КОНСТРУКЦИИ
├ Стойки потолочные 200-2000 - - АТР | AutoCAD | NanoCAD | Revit
├ Стойки кабельные 200-6000 - - АТР | AutoCAD | NanoCAD | Revit
├ Крепления стоек - - - АТР | AutoCAD | NanoCAD | Revit
├ Консоли кабельные - 100, 200, 300, 400, 500, 600 - АТР | AutoCAD | NanoCAD | Revit
├ Крепления лотков - - - АТР | AutoCAD | NanoCAD | Revit
└ Крепление к ограждениям - - - АТР | AutoCAD | NanoCAD | Revit

ОГНЕСТОЙКИЕ МАТЕРИАЛЫ
├ Держатели перегородок - - - АТР | AutoCAD | NanoCAD | Revit
└ Огнестойкие перегородки - 100, 200, 300, 400, 500, 600 3000 АТР | AutoCAD | NanoCAD | Revit

Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение
№2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий.
