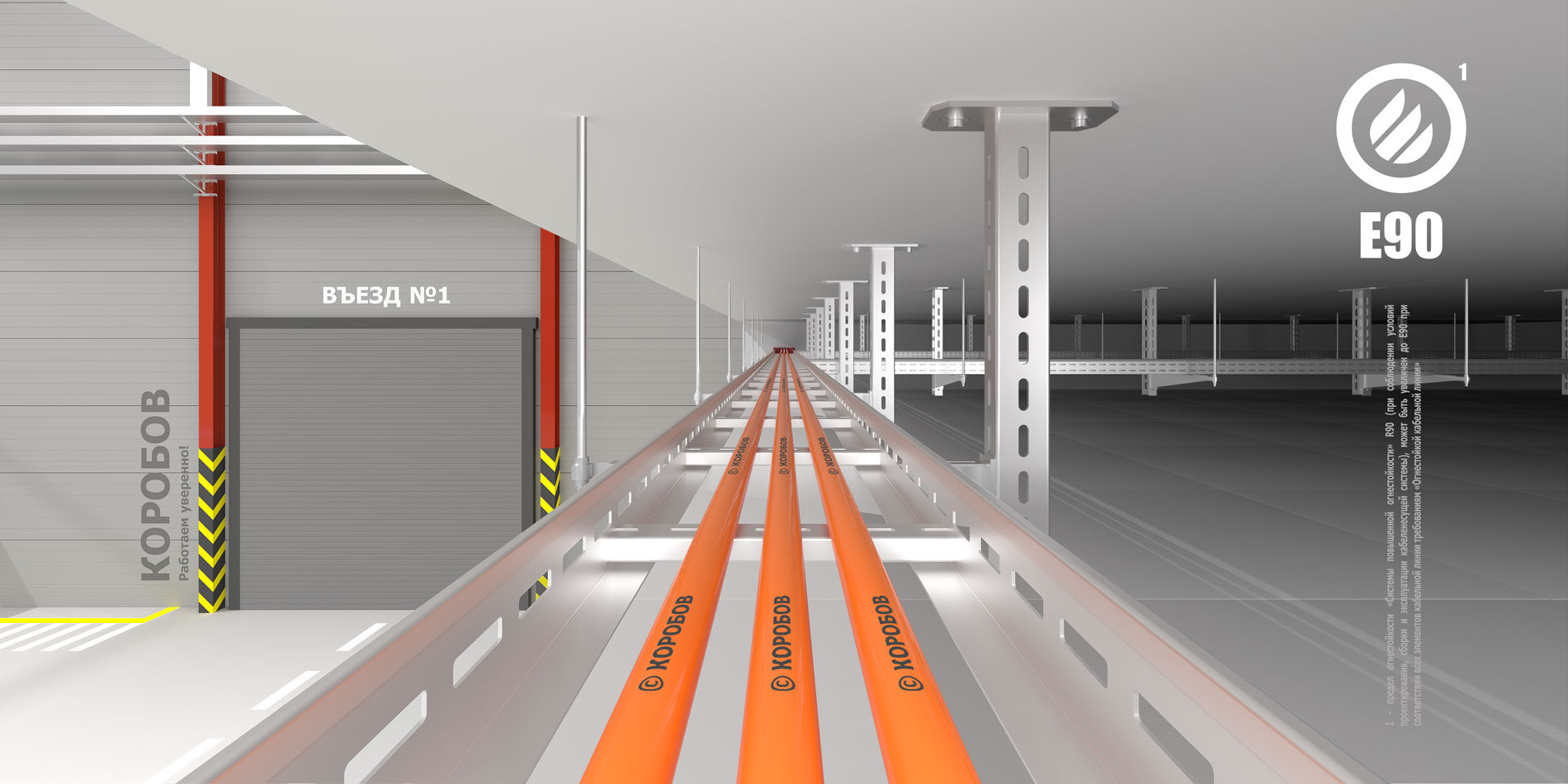

Лестничный лоток "КОРОБОВ" ЛГ-БС (Система повышенной огнестойкости)

Система кабельных конструкций повышенной огнестойкости предназначена для создания кабельных линий на объектах с сохранением работоспособности до 90 минут для кабельных конструкций и до 180 минут для огнестойких проходок. В ассортимент системы кабельных конструкций входят лотки, консоли, стойки, огнестойкие проходки и краски. Дополнительные метизы и крепления для монтажа изделий представлены в разделе 2.11 "Система метизов и креплений".

Лестничный лоток "КОРОБОВ" ЛГ-БС (Система повышенной огнестойкости)

Тип изделия

Высота
изделия, мм
Ширина
изделия, мм
Длина
изделия, мм

Альбом
Типовых Решений

Библиотеки
CAD



Лестничный лоток КОРОБОВ ЛГ-БС 60

60 200, 300, 400 3000 PDF | DWG RevitDWG

Повороты лотков

60 200, 300, 400 - PDF | DWG RevitDWG

Соединители

60 - - PDF | DWG RevitDWG


Огнезащитная краска (по металлу)

- - - PDF | DWG RevitDWG

Огнезащитная краска (по кабелю)

- - - PDF | DWG RevitDWG

Стойки лотков 200-1500 - - PDF | DWG RevitDWG
Консоли лотков - 100-400 - PDF | DWG RevitDWG
Держатели консоли - - - PDF | DWG RevitDWG
Крепления лотков - - - PDF | DWG RevitDWG

Огнестойкие проходки - - - PDF | DWG RevitDWG

Металлические изделия доступны в двух исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307. 1 - предел огнестойкости «Системы повышенной огнестойкости» R90 (при соблюдении условий проектирования, сборки и эксплуатации кабеленесущей системы), может быть увеличен до E90 при соответствии всех элементов кабельной линии требованиям «Огнестойкой кабельной линии»


<<-- к полному каталогу

Терминология: Огнестойкая кабельная линия (ОКЛ) - это кабельная линия и электропроводка, способная сохранять работоспособность в условиях пожара.
