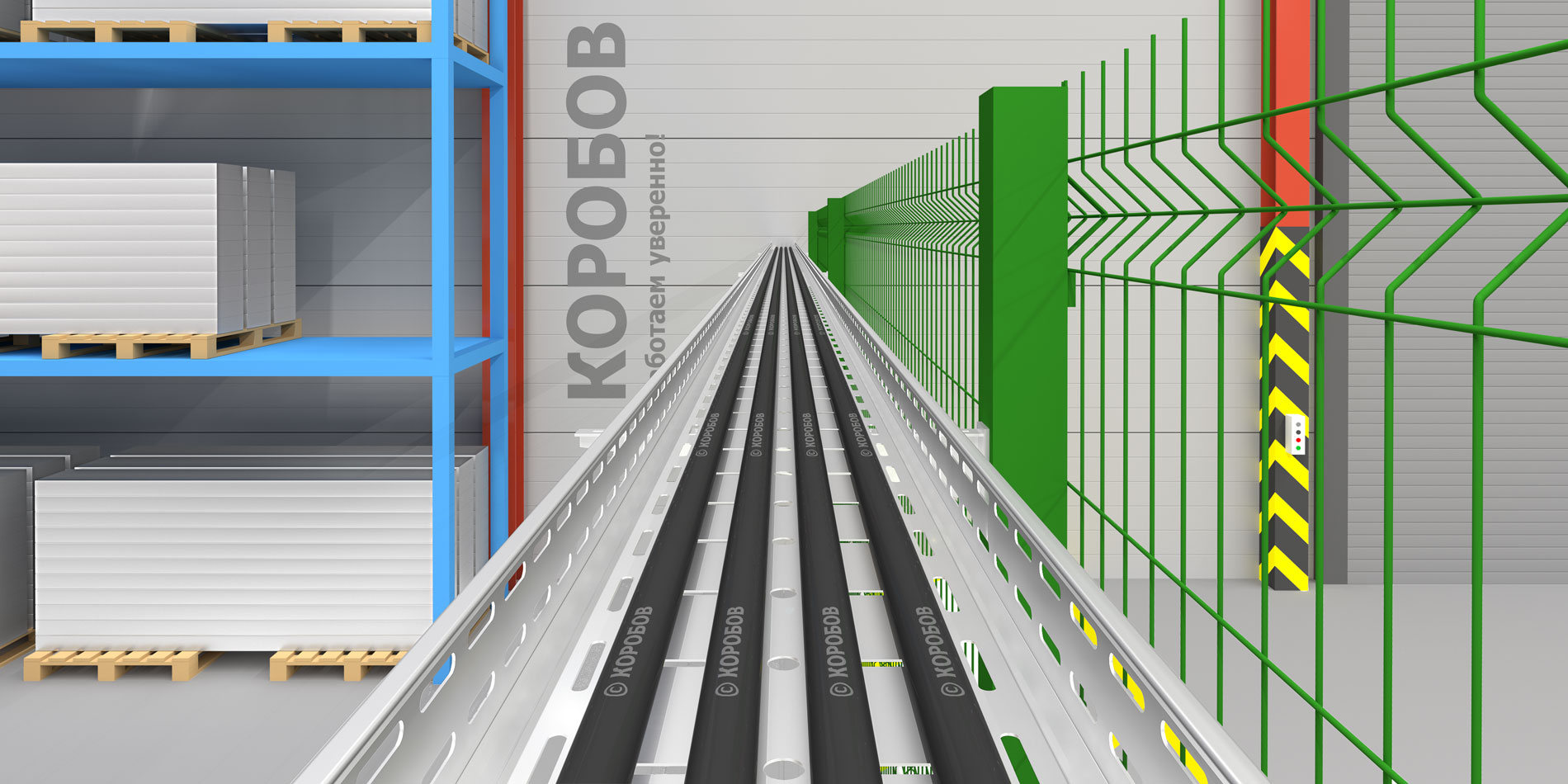

Лоток перфорированный "КОРОБОВ" РГ 60

Система листовых кабельных лотков применяется на объектах, где необходимо создать кабельную линию с пролетами до 3 метров. В ассортимент системы входят прямые секции, а также элементы для создания поворотов кабельной линии. В системе предусмотрены несущие конструкции, рассчитанные на нагрузки данного типа изделий, а также элементы для монтажа лотков на столбы ограждений для создания системы охранно-пожарной сигнализации (ОПС), видео наблюдения и прочих периметральных сооружений.

ВНИМАНИЕ! Огнестойкие проходки, краски по металлу и кабелю представлены в разделе 2.10 «Система повышенной огнестойкости». Дополнительные метизы и крепления для монтажа изделий представлены в разделе 2.11 «Система метизов и креплений»

Лоток перфорированный "КОРОБОВ" РГ 60

Тип изделия

 Высота
изделия, мм		 Ширина
изделия, мм		 Длина
изделия, мм

Альбом
Типовых Решений

Библиотеки
CAD




Лоток перфорированный РГ 60

 60 100, 200, 300, 400, 500, 600 3000   PDF | DWG Revit | DWG

Крепление к ограждениям - - -   PDF | DWG  Revit | DWG

Повороты лотков 60 100, 200, 300, 400, 500, 600 -   PDF | DWG  Revit | DWG
Редукции переходные 60 100, 200, 300, 400, 500, 600 -   PDF | DWG  Revit | DWG
Крышки лотков - 100, 200, 300, 400, 500, 600 3000   PDF | DWG  Revit | DWG

Заглушки переходные 60 100, 200, 300, 400, 500, 600 -   PDF | DWG  Revit | DWG
Держатели концевые 60 - -   PDF | DWG  Revit | DWG
Держатели донные - 100, 200, 300, 400, 500, 600 -   PDF | DWG  Revit | DWG
Перегородки разделительные 60 - 3000   PDF | DWG  Revit | DWG
Соединители 60 - -   PDF | DWG  Revit | DWG

Стойки потолочные 200-2000 - -   PDF | DWG  Revit | DWG
Стойки кабельные 200-6000 - -   PDF | DWG  Revit | DWG
Крепления стоек - - -   PDF | DWG  Revit | DWG
Консоли кабельные - 100, 200, 300, 400, 500, 600 -   PDF | DWG  Revit | DWG
Крепления лотков - - -   PDF | DWG  Revit | DWG

Держатели перегородок - - -   PDF | DWG  Revit | DWG
Огнестойкие перегородки - 100, 200, 300, 400, 500, 600 3000   PDF | DWG  Revit | DWG

Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий.
