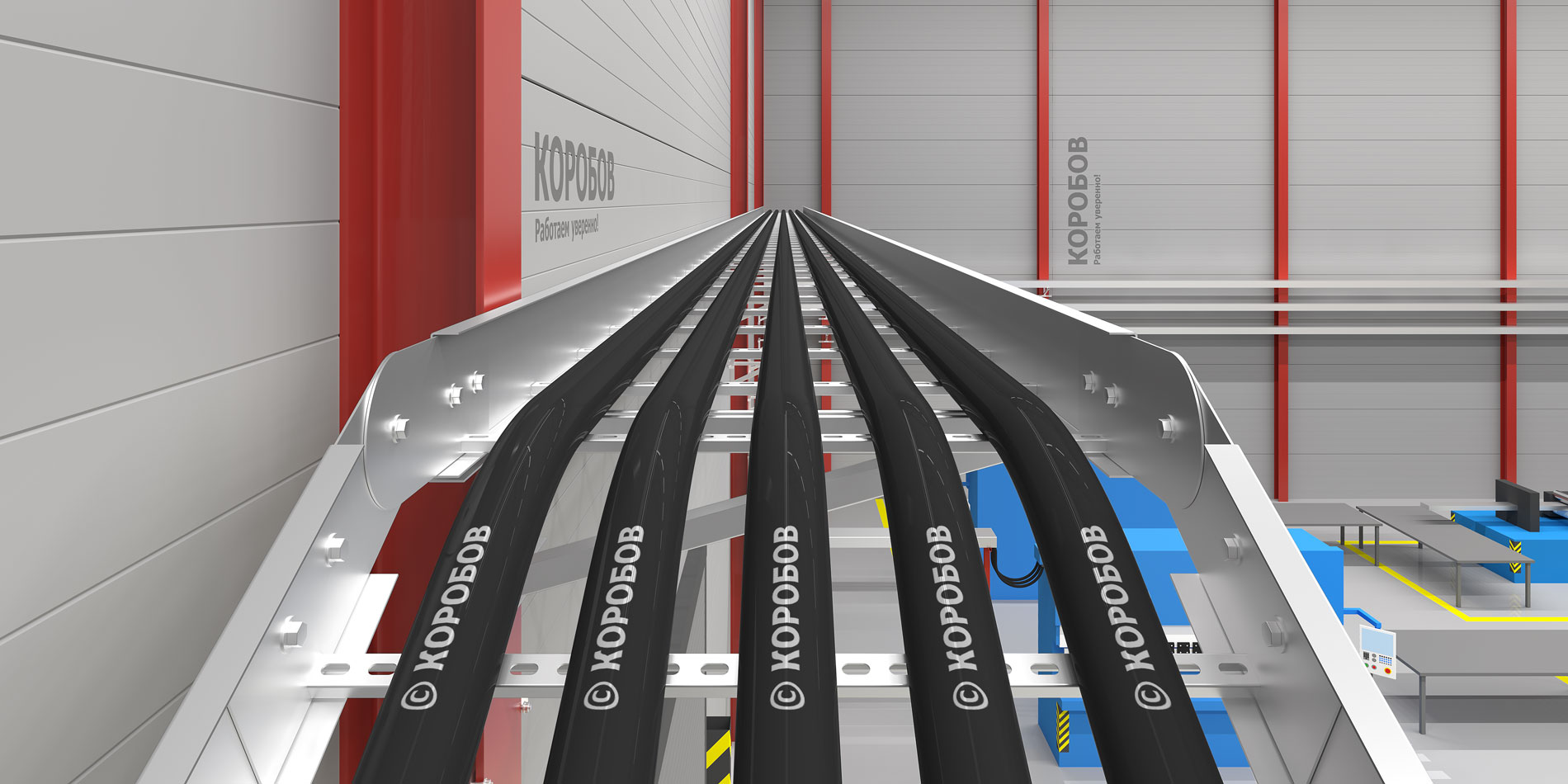

Кабельрост "КОРОБОВ" 2ВПЛ 100

Система кабельных конструкций КАБЕЛЬРОСТ применяется на объектах, где необходимо создать кабельную линию с пролетами до 6 или 9 метров. В ассортимент системы входят прямые секции, а также элементы для создания поворотов кабельной линии. В системе предусмотрены несущие конструкции, рассчитанные на нагрузки данного типа изделий.

● Система КАБЕЛЬРОСТ разработана специалистами компании КОРОБОВ для создания универсальных кабельных линий со строительными  пролетами, что позволяет использовать в качестве опор двутавровые колонны сооружений.		● Серия 9ВПЛ разработана специалистами компании КОРОБОВ для организации увеличенных пролетов до 9 метров, например, для создания кабельных линий над технологическими проездами для транспорта.

ВНИМАНИЕ! Огнестойкие проходки, краски по металлу и кабелю представлены в разделе 2.10 «Система повышенной огнестойкости». Дополнительные метизы и крепления для монтажа изделий представлены в разделе 2.11 «Система метизов и креплений»

Тип изделия	Высота изделия, мм	Ширина изделия, мм	Длина изделия, мм	Техническая библиотека
КАБЕЛЬРОСТ КОРОБОВ 2ВПЛ 100
├ Прямые секции кабельростов	100	200, 300, 400, 500, 600	6000	АТР | AutoCAD | NanoCAD | Revit
├ Повороты кабельростов	100	200, 300, 400, 500, 600	-	АТР | AutoCAD | NanoCAD | Revit
├ Крышки кабельростов	-	200, 300, 400, 500, 600	3000	АТР | AutoCAD | NanoCAD | Revit
├ Заглушки переходные	100	200, 300, 400, 500, 600	-	АТР | AutoCAD | NanoCAD | Revit
├ Держатели концевые	100	-	-	АТР | AutoCAD | NanoCAD | Revit
├ Донные вставки (перф.)	-	200, 300, 400, 500, 600	3000	АТР | AutoCAD | NanoCAD | Revit
├ Донные вставки (неперф.)	-	200, 300, 400, 500, 600	-	АТР | AutoCAD | NanoCAD | Revit
├ Перегородки разделительные	100	-	3000	АТР | AutoCAD | NanoCAD | Revit
└ Соединители	100	-	-	АТР | AutoCAD | NanoCAD | Revit
НЕСУЩИЕ КОНСТРУКЦИИ
├ Консоли кабельростов	-	200-1000	-	АТР | AutoCAD | NanoCAD | Revit
└ Крепления кабельростов	-	-	-	АТР | AutoCAD | NanoCAD | Revit
ОГНЕСТОЙКИЕ МАТЕРИАЛЫ
├ Держатели перегородок	-	-	-	АТР | AutoCAD | NanoCAD | Revit
└ Огнестойкие перегородки	-	200, 300, 400, 500, 600	3000	АТР | AutoCAD | NanoCAD | Revit
Металлические изделия доступны в трех исполнениях: Исполнение №1 - конвейерное оцинкование по методу Сендзимира; Исполнение №2 - горячее оцинкование погружением по ГОСТ 9.307; Исполнение №3 - нержавеющая сталь. Возможны другие виды покрытий.
