Отраслевая классификация кабельных конструкций

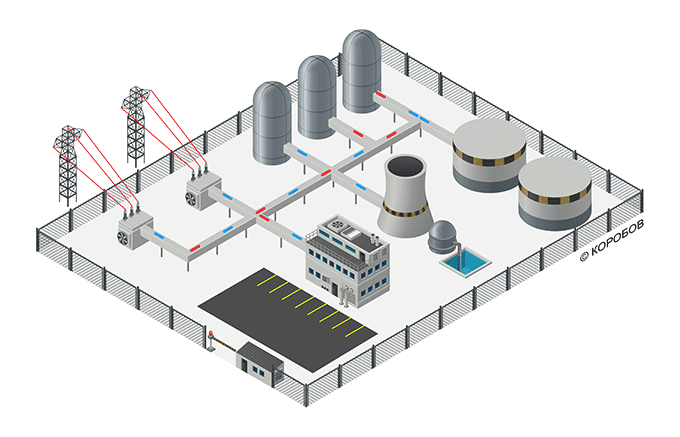

Все отрасли народного хозяйства, в зависимости от надежности электроснабжения, можно условно разделить на два сектора. К индустриальному сектору относятся предприятия сырьевых и генерирующих отраслей, в состав которых входят электроприемники I и I особой категорий. К бизнес сектору относятся предприятия отраслей переработки и потребления, надежность электроснабжения электроприемников которых, как правило, не выходит за рамки II и III категорий.
|
|
|

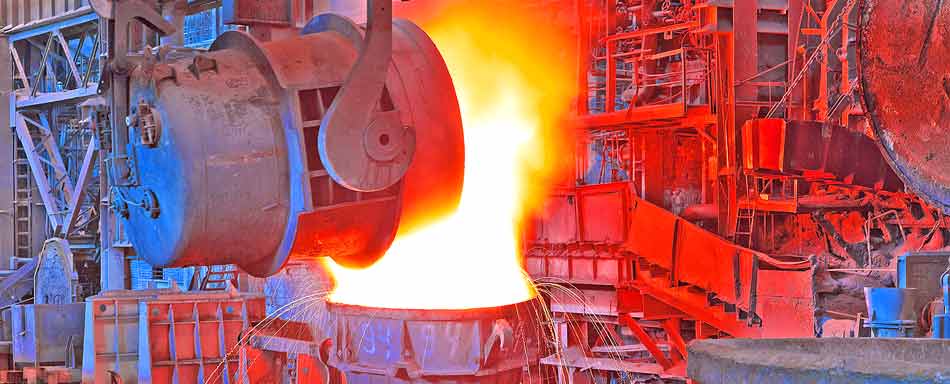

| Цветная и черная металлургия |

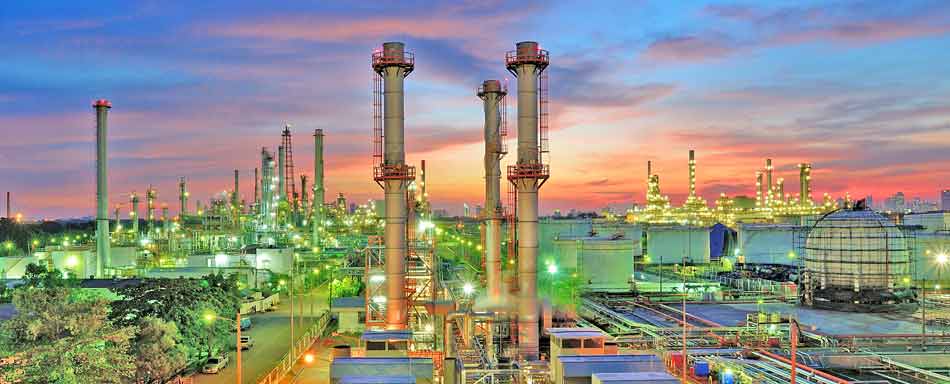

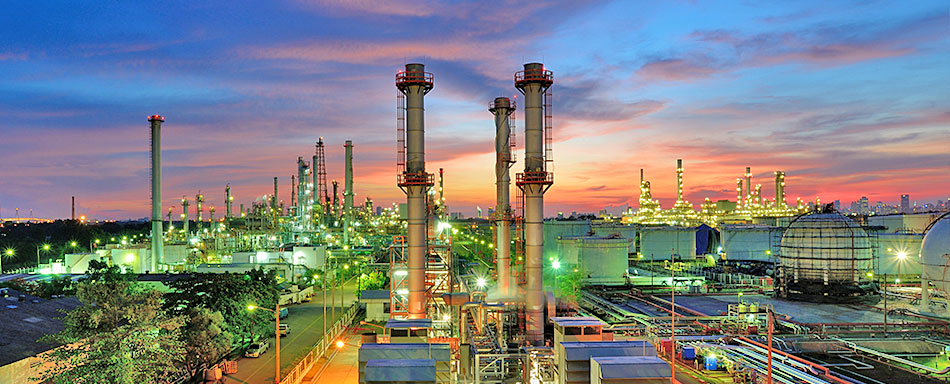

Химическая промышленность |
|
|
|

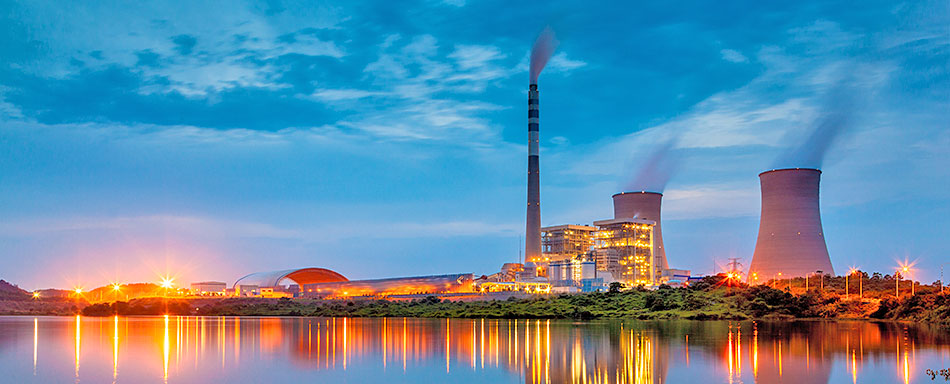

| Генерация и электроэнергетика |

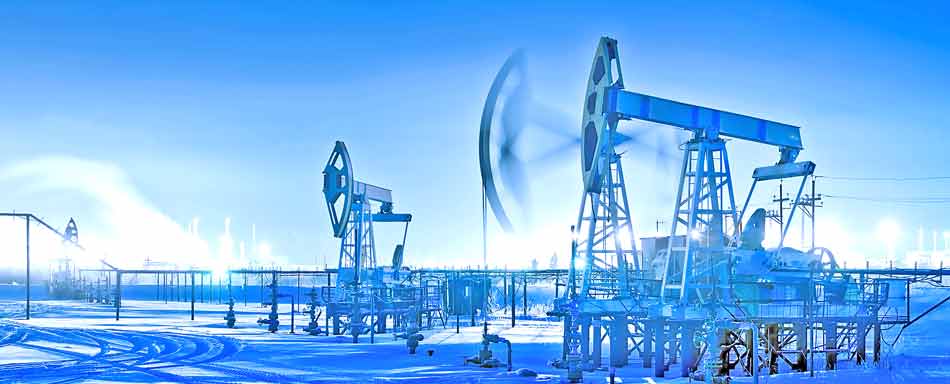

Топливная промышленность |
РАБОТА В ПРАВОВОМ ПОЛЕ
Правила устройства электроустановок (ПУЭ) — группа общесоюзных нормативных документов Минэнерго России и некоторых других стран. Эти правила издавались и продолжают издаваться отдельными главами, одна из которых называется «Общая часть» и устанавливает общие требования.
1.2.17. Категории электроприемников по надежности электроснабжения определяются в процессе проектирования системы электроснабжения на основании нормативной документации, а также технологической части проекта.
1.2.18. В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории.
Электроприемники первой категории — электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения. Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.
Электроприемники второй категории — электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.
Электроприемники третьей категории — все остальные электроприемники, не подпадающие под определения первой и второй категорий.
СЛАБОЕ ЗВЕНО
Работоспособность потребителя электрической энергии (предприятия), состоящего из совокупности электроприемников различных категорий, в равной степени зависит от цепей питания, управления, телекоммуникации, сигнализации и пр. Поэтому прочность кабельных конструкций предприятия должна отвечать надежности эксплуатации наиболее ответственного электроприемника.
| Отрасли / Электроприемники | I особая категория |
I категория |
II категория |
III категория |
|
ПРЕДПРИЯТИЯ СЫРЬЕВЫХ И ГЕНЕРИРУЮЩИХ ОТРАСЛЕЙ |
||||
| Химическая промышленность | ■ | ■ | ■ | ■ |
| Топливная промышленность | ■ | ■ | ■ | ■ |
| Цветная металлургия | ■ | ■ | ■ | ■ |
| Черная металлургия | ■ | ■ | ■ | ■ |
| Электроэнергетика | ■ | ■ | ■ | ■ |
| Транспорт и связь | ■ | ■ | ■ | ■ |
| ПРЕДПРИЯТИЯ ПЕРЕРАБАТЫВАЮЩЕЙ ПРОМЫШЛЕННОСТИ |
||||

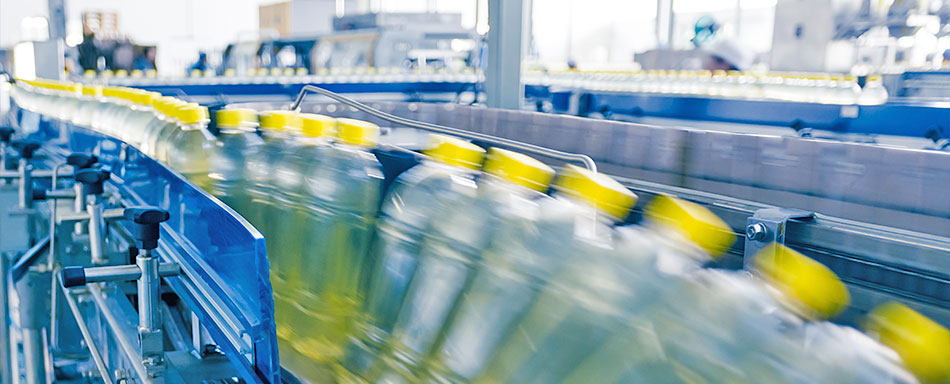

| Пищевая промышленность | □ | □ | ■ | ■ |
| Строительные материалы | □ | □ | ■ | ■ |
| Легкая промышленность | □ | □ | ■ | ■ |
| Деревообрабатывающая | □ | □ | ■ | ■ |
| Машиностроение | □ | □ | ■ | ■ |
| Торговля и общественное питание | □ | □ | □ | ■ |
| Коммерческая деятельность | □ | □ | □ | ■ |
Выбор кабельных конструкций
Выбирать кабеленесущую систему следует опираясь на отраслевую принадлежность предприятия и требования к надежности электроснабжения его электроприемников. Группа компаний КОРОБОВ предлагает решения, структурированные по категориям надежности электроснабжения. Кабельные конструкции отличаются эксплуатационными характеристиками: запасом прочности, уровнем защиты кабеля и возможностью эксплуатации в различных типах атмосфер по ГОСТ 15150-69.
 |
