Кабельрост - это лоток с высокой несущей способностью. С помощью лотков типа кабельрост возможна прокладка кабельной трассы с увеличенным расстоянием между опорами до 10 метров.

ВНИМАНИЕ. Материал впервые опубликован в 2012 году, мы отреставрировали для вас фотографии, оставив оригинальный текст и графики. Обращаем ваше внимание на то, что многие значения, такие как стоимость, а также конструкция изделий, могли измениться.

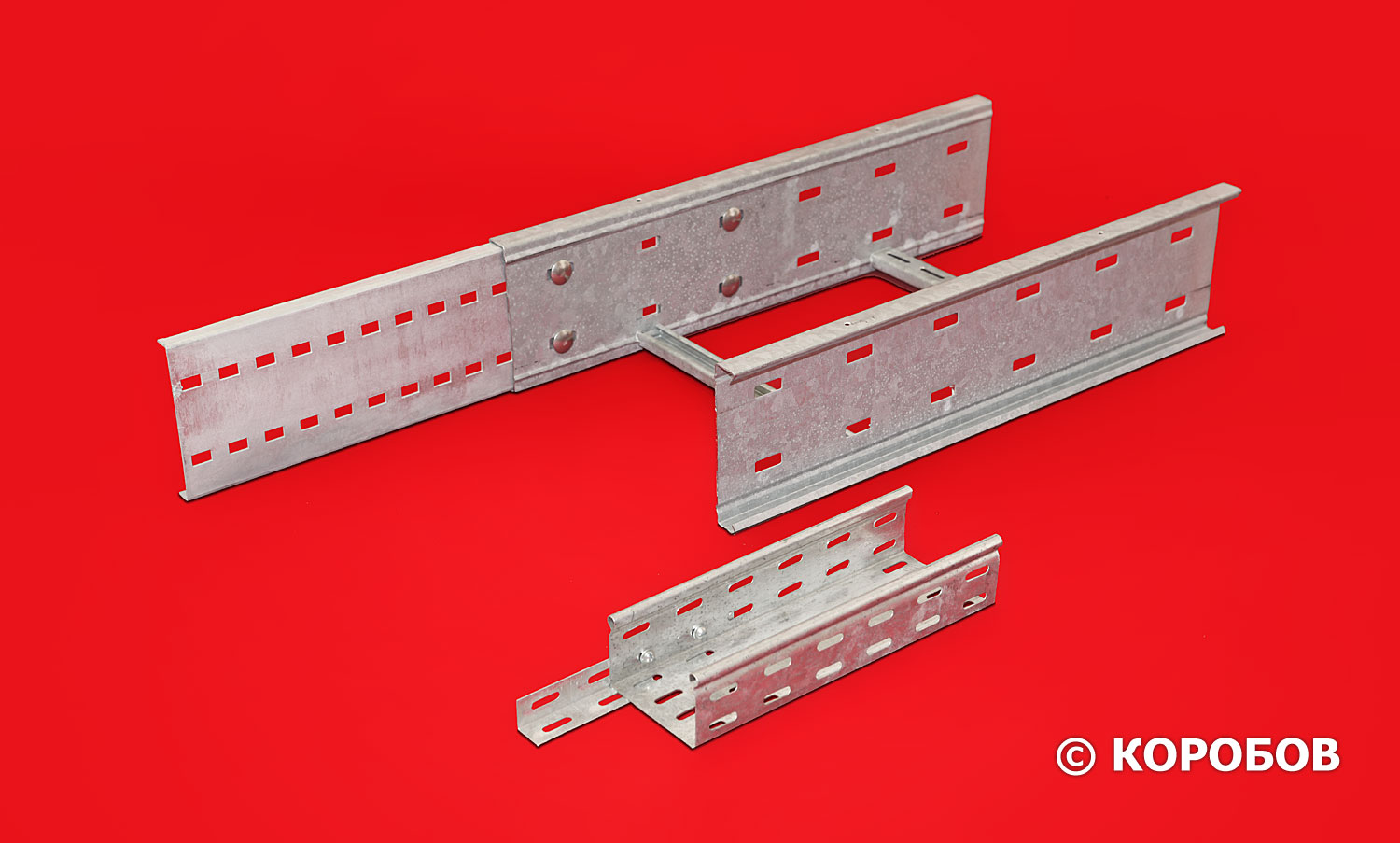

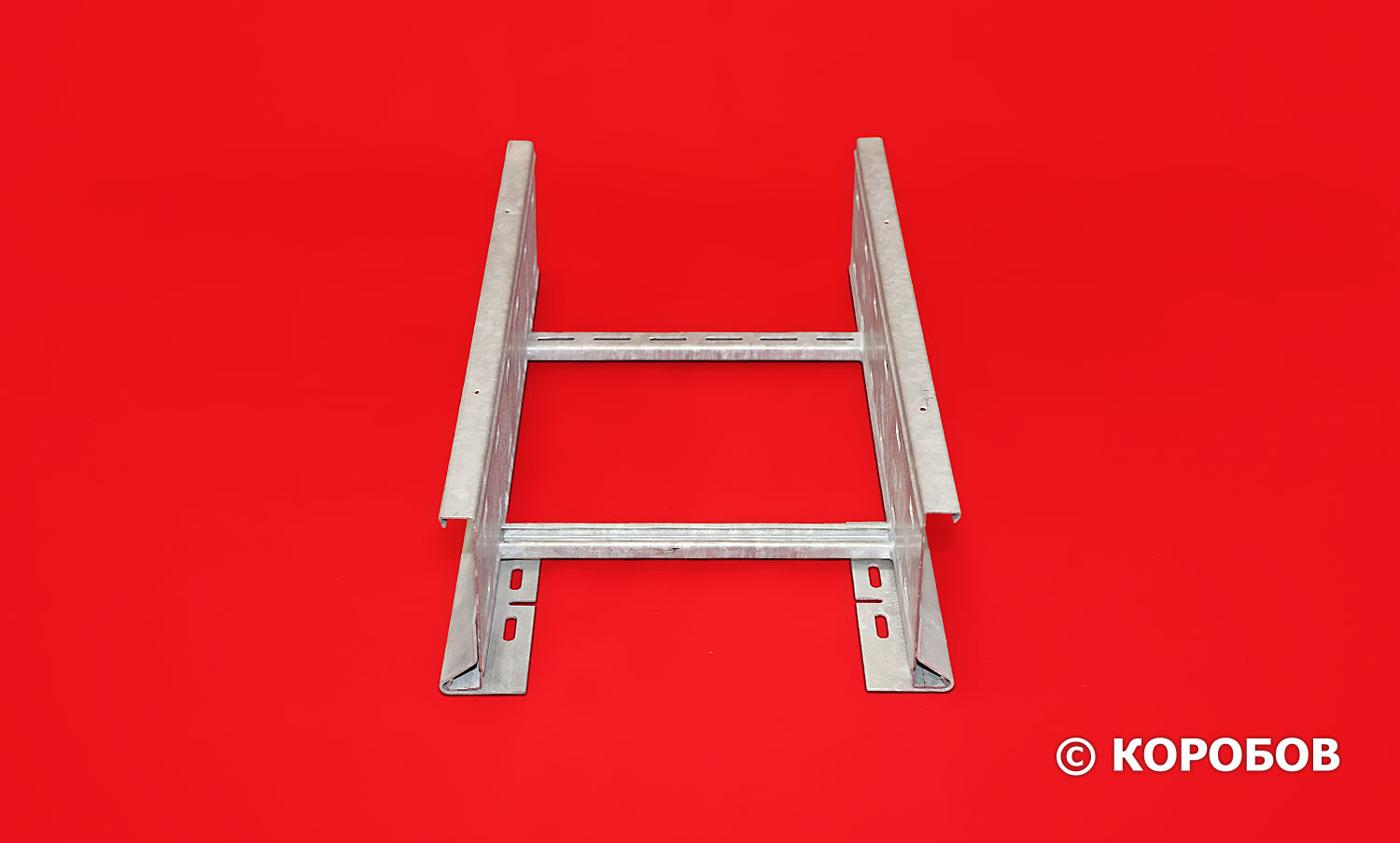

Фото 1: Фрагмент кабельроста с установленными соединительными элементами.

Кабельрост – это кабельная конструкция, предназначенная для организации и поддержания кабелей, проводов и коммуникационных линий со строительными пролетами 6 и более метров. Кабельросты являются важной частью инфраструктуры для электрических  и телекоммуникационных сетей и могут иметь различные формы и конструкции в зависимости от технических требований. Кабельросты производятся из металла и имеют, как правило, горячеоцинкованное антикоррозионное покрытие.

На стадии проектирования можно значительно снизить стоимость объекта за счет создания больших пролетов, т.е. сокращения несущих конструкций для установки кабельных консолей (свай, двутавровых балок и пр.).

График 1: Сводная эпюра допустимых нагрузок листовых, лестничных лотков и кабельростов.

Для создания кабельных линий с применением кабельростов должен использоваться набор вспомогательных элементов, таких как:

1. Соединительные пластины;
2. Крепления кабельроста к консоли.

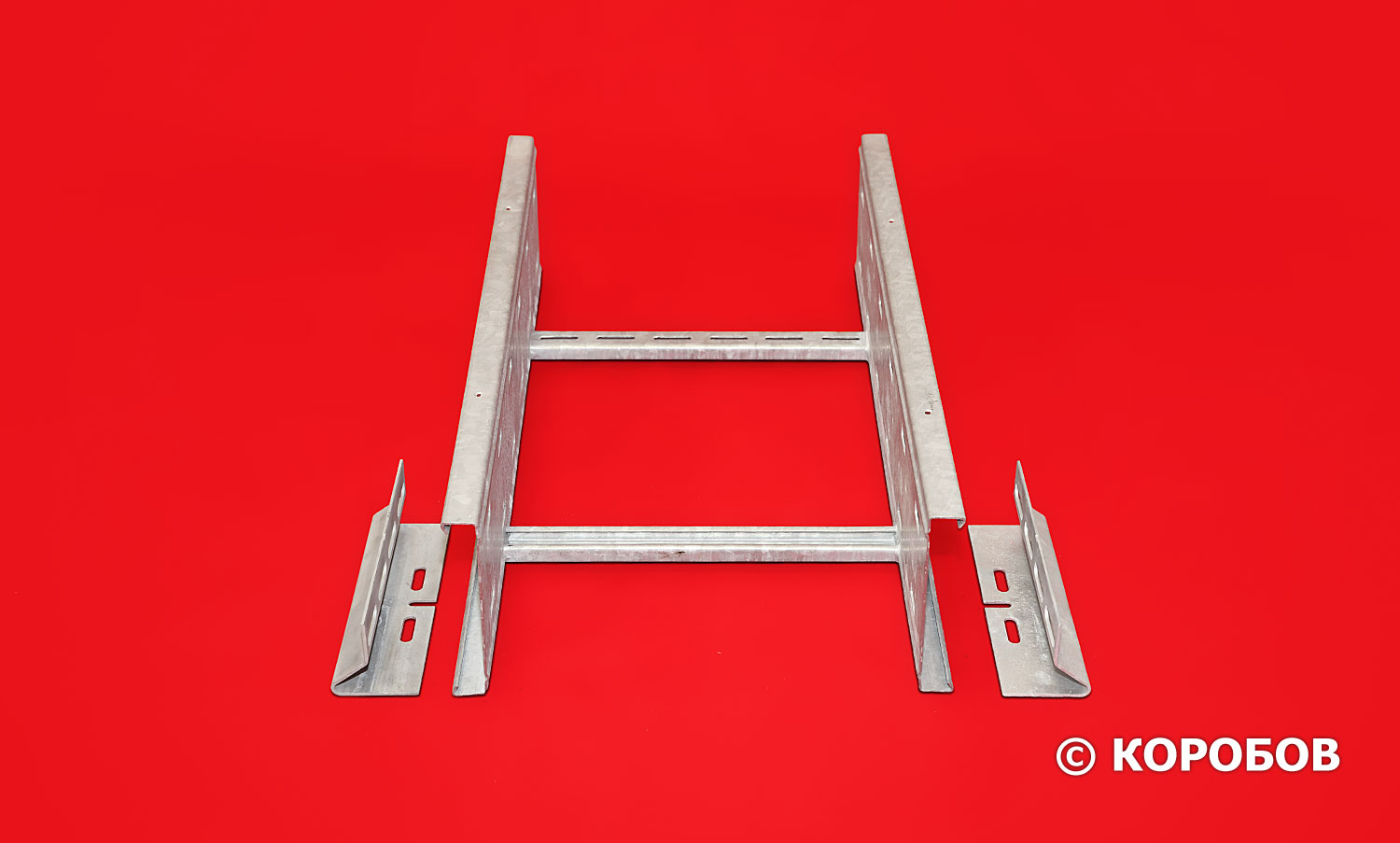

Фото 2: Кабельрост, комплект крепления кабельроста к консоли и соединители.

Секции кабельростов соединяются в единую «монолитную» конструкцию с помощью специализированных соединительных пластин. Каждая пластина имеет 8-ми точечное крепление с секциями кабельростов.

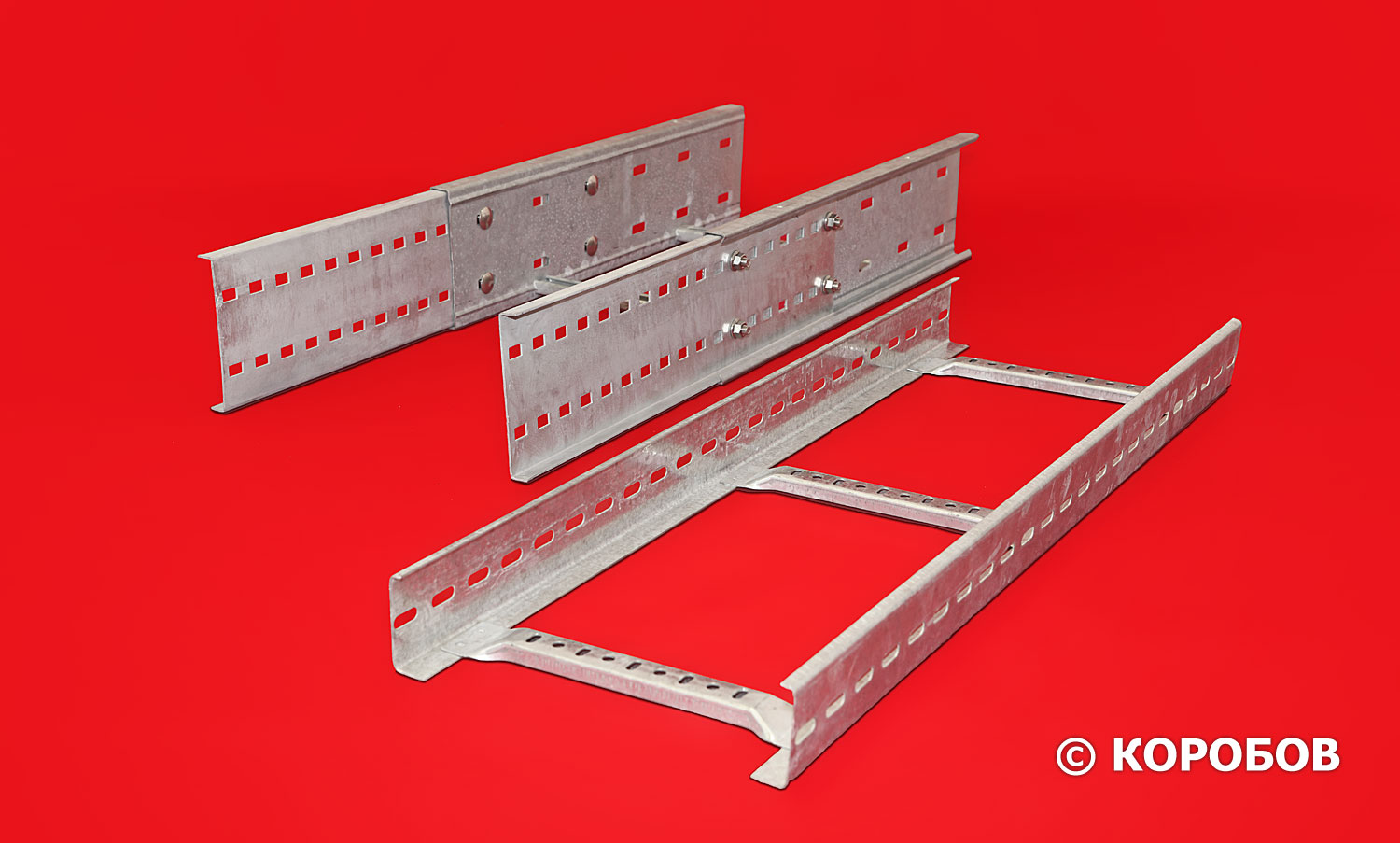

Фото 3: Кабельрост с установленным соединителем, соединитель и метизы.

Для крепления кабельроста к консоли должны использоваться соответствующие комплекты крепления. Кроме функции фиксации кабельроста к консоли комплект крепления служит для увеличения пятна контакта в месте пересечения лотка с консолью.

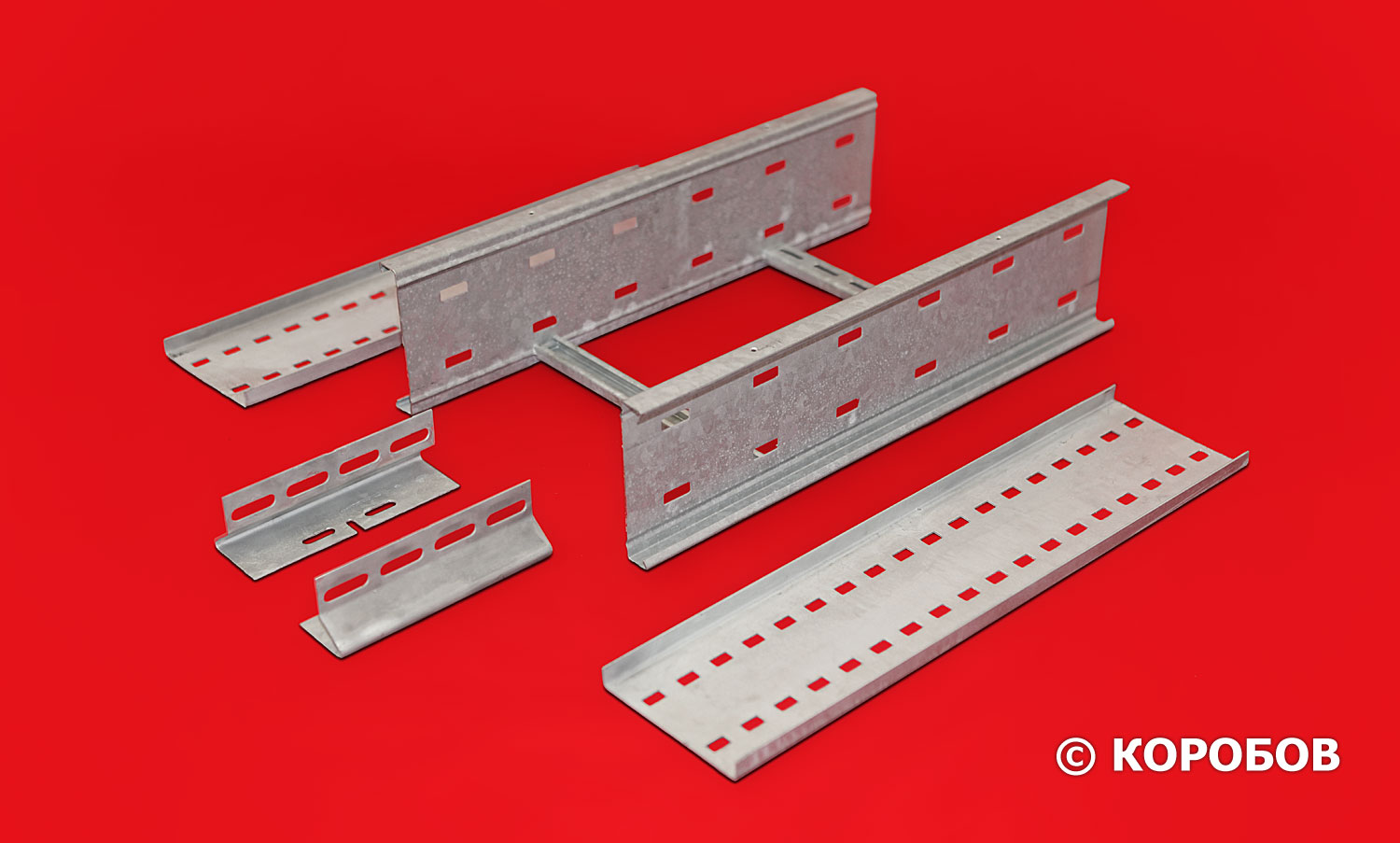

Фото 4: Кабельрост, комплект крепления кабельроста к консоли.

Комплект крепления кабельроста к консоли распределяет точечную нагрузку, предотвращая деформацию лотка и/или консоли.

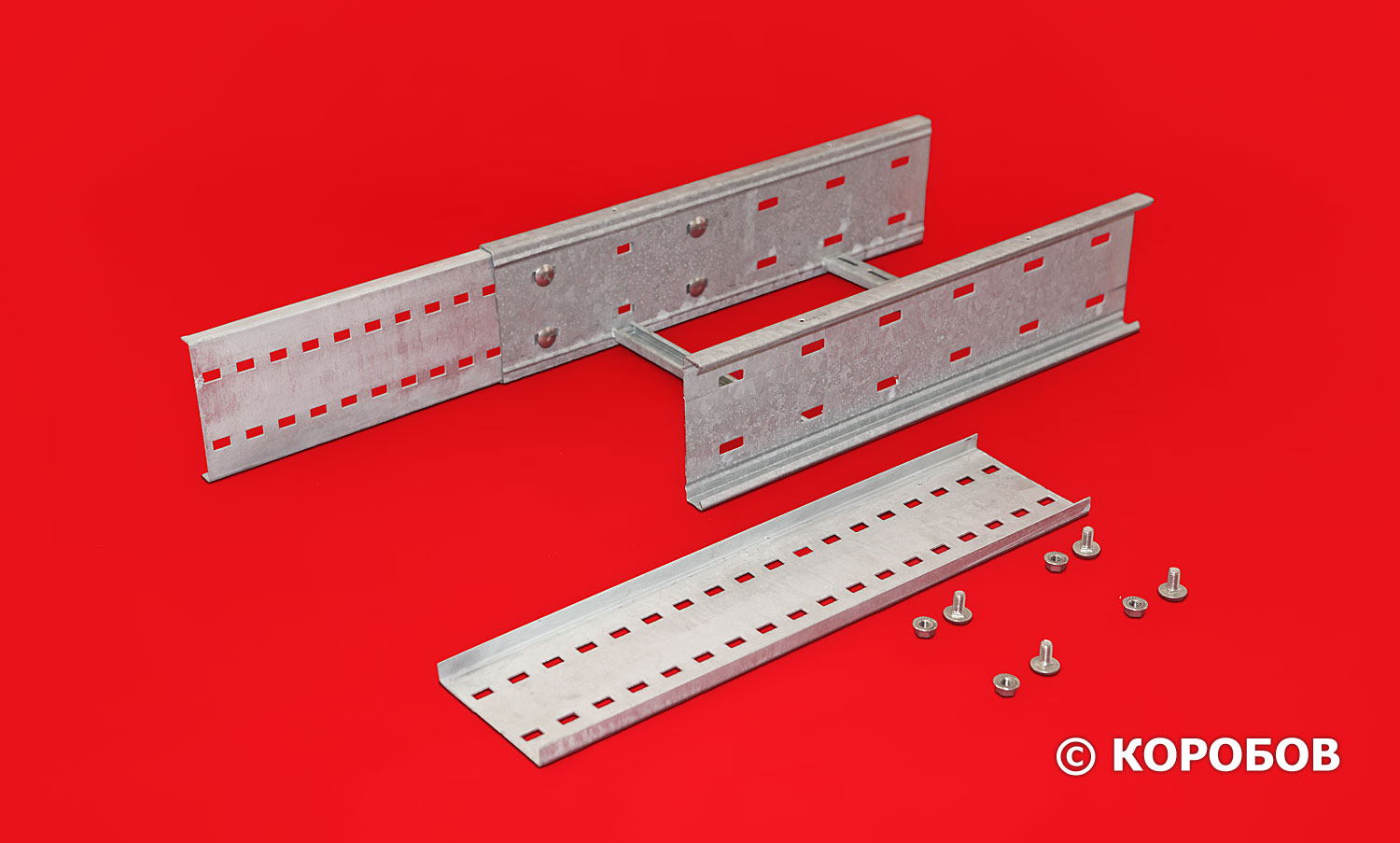

Фото 5: Кабельрост, комплект крепления кабельроста к консоли (установлен).

За счет увеличенной высоты борта и многоточечного соединения секций кабельростов в единую трассу, допустимы значительные пролеты, не достижимые при применении простых лотков.

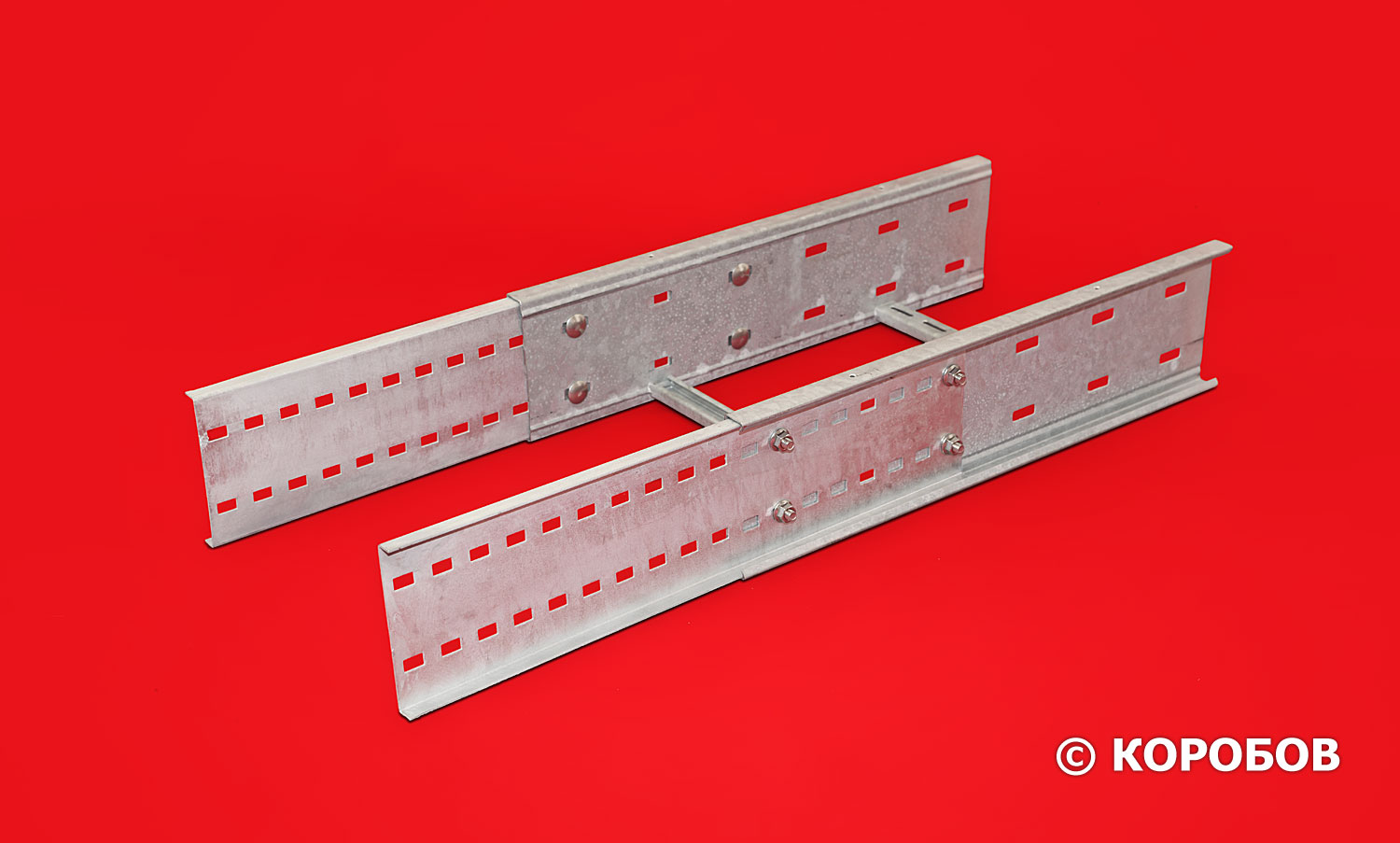

Фото 6: Кабельрост и лестничный лоток типа НЛ.



Фото 7: Кабельрост и перфорированный лоток (с соединителями).

Современное решение для создания кабельных линий с увеличенными расстояниями между опорами включает соединители и метизы, соответствующих размеров.

Фото 8: Соединитель кабельроста и соединитель перфорированного лотка.



Фото 9: Метизы кабельроста и перфорированного лотка.

Экологичность & Стоимость

Применение лотков типа кабельрост, позволяет создавать кабельные трассы со строительными пролетами до 10 м., что снижает металлоемкость кабельных конструкций на 53%*.

Лотки типа кабельрост имеют самый высокий индекс экологичности по отношению к другому оборудованию, что позволяет создавать кабельные эстакады с наименьшей стоимостью.

Для пролетов 4 - 10 м. Стоимость: Наименьшая	Для средних пролетов 3 - 4 м. Стоимость: Средняя	Для малых пролетов 1 - 3 м. Стоимость: Высокая

Так по результатам сравнительного анализа, проведенного научно-исследовательским институтом архитектуры и строительства, при использовании лотков типа кабельрост каталога КОРОБОВ достигнуто снижение стоимости кабельной линии в размере 2 728 000,00 руб**. с каждого километра.



Отзыв проектировщика

Прислал Станислав Анатольевич, г.Москва.

"Последние несколько месяцев перед нашими проектировщиками стояла задача выполнения проекта кабельной эстакады на топливно-заправочном комплексе. В процессе проектирования Заказчиком постоянно корректировались задания - то менялось расположение трассы, то высота, то количество кабельных линий, то место установки и количество электроприемников.

Для крепления лотков выбирались и собственные конструкции опор, и дорогостоящие усиленные профили. В итоге назрела необходимость применения усиленных лестничных лотков, оцинкованных, длиной 6 метров.  При поиске производителей был найден и сайт "Коробов.ру" на котором подобраны подходящие кабельросты.

В процессе подготовки сметы с помощью АРМ подбирались крышки, ответвления и аксессуары для крепления. Но при подробном изучении предлагаемого сервисом сопутствующего оборудования выяснилось, что есть удобный крепеж, позволяющий крепить консоли КИСС к двутавровым балкам.

В результате были пересмотрены все применяемые ранее материалы и эстакада будет монтироваться на применяемых в качестве опор - двутавровых балках, что позволит сэкономить около миллиона рублей на стоимости материалов. Спасибо за сервис, очень помог, информативен и удобно пользоваться.

Успехов Вам в развитии проекта "Коробов"!"



Вывод

Высокие эксплуатационные характеристики кабельростов достигаются за счет силовой конструкции и использования самых современных технологий в их производстве.

Кабельросты и все вспомогательные элементы, в т.ч. консоли имеют антикоррозионное покрытие, выполненное по технологии горячее оцинкование.

Максимальные эффект использования лотков типа кабельрост достигается при создании кабельных линий на промышленных объектах с пролетами 6 – 10 метров.

Подробную информацию Вы можете узнать в соответствующих разделах сайта www.korobov.ru, а именно:

• Ссылка на раздел Кабельросты марки КОРОБОВ;
• Ссылка на раздел Консоли кабельростов.

---
