Лоток или короб?

Лоток или короб для кабеля, какая разница? - многие специалисты задают этот нетривиальный вопрос, давайте попробуем разобраться в этом. Главным нормативным документом, регулирующим вновь сооружаемые и реконструируемые энергоустановки, являются Правила Устройства Электроустановок (ПУЭ).

Лоток
кабельный?

Короб
кабельный?

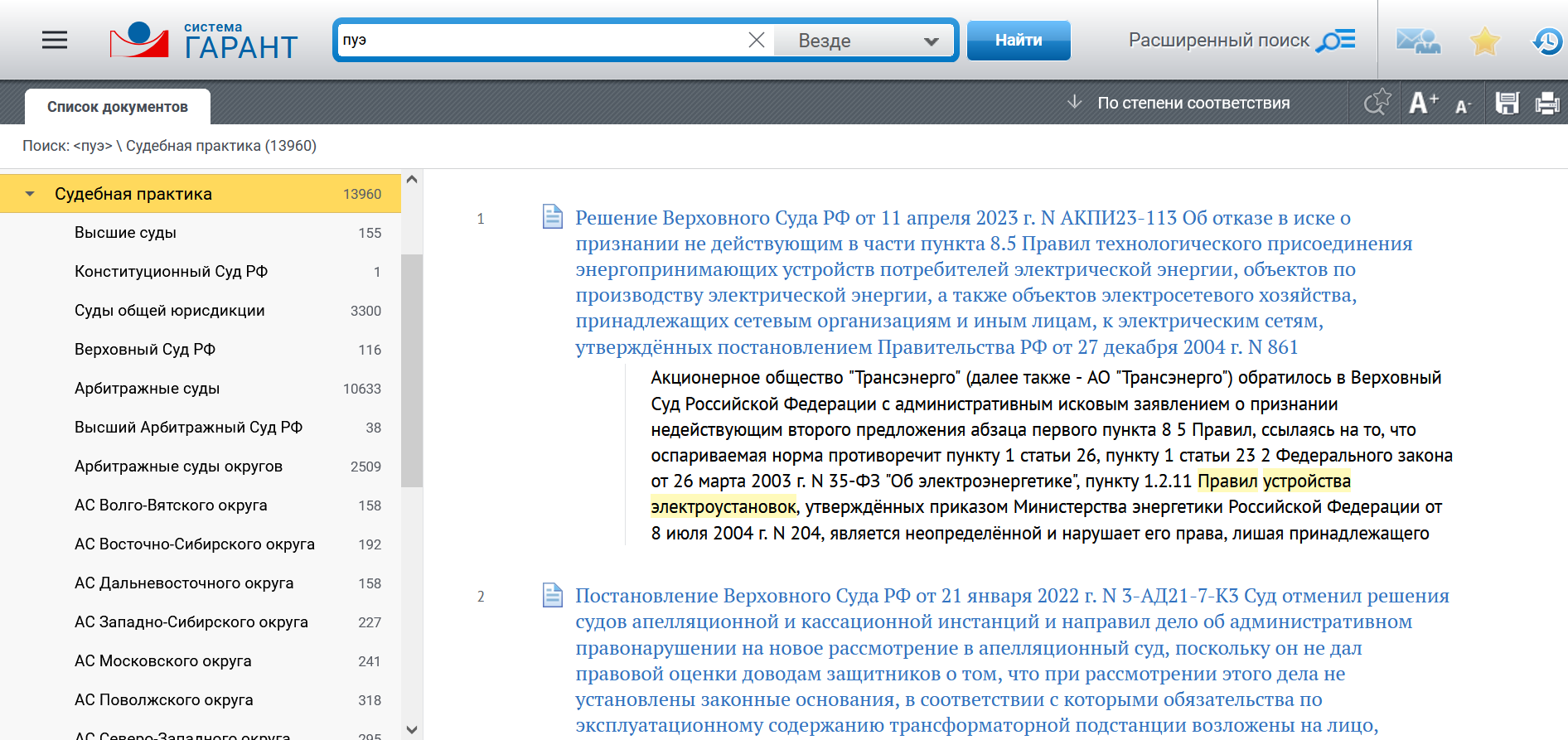

Мы часто слышим упреки: “Опять ПУЭ! Почему ПУЭ? Документ устарел”. Вынуждены заметить, что судебная практика насчитывает более 13 000 документов, ссылающихся именно на ПУЭ.

Например, последнее определение Верховного Суда Российской Федерации со ссылкой на ПУЭ, на момент обновления статьи, датируется 2023 годом.

ЦЕЛИ И ЗАДАЧИ

Основной целью проектировщика кабельных линий является защита кабеля от воздействия внешних факторов, влияющих на его работоспособность. Для достижения поставленной цели, правила ПУЭ выделяют три главных задачи:

Защита от механических воздействий;
Антикоррозионная защита кабеля;
Защита кабеля от перегрева.

Все это прописано в п.2.3.14 "Общих требований" ПУЭ - "Трасса кабельной линии должна выбираться с учетом наименьшего расхода кабеля, обеспечения его сохранности при механических воздействиях, обеспечения защиты от коррозии, вибрации, перегрева и от повреждений соседних кабелей электрической дугой при возникновении КЗ на одном из кабелей."

ЗАДАЧА №1: Механические воздействия

Решение задачи о защите кабеля от механических воздействий заключается в выборе кабеленесущих систем, отвечающих требованиям ПУЭ.

Пункт 2.1.11 ПУЭ ограничивает: «Лоток не является защитой кабеля от внешних механических повреждений, проложенных на нем проводов и кабелей».

Пункт 2.1.10 ПУЭ разъясняет, что: «Короб должен служить защитой от механических повреждений проложенных в нем кабелей».

Лоток
НЕТ ЗАЩИТЫ

Короб
ЕСТЬ ЗАЩИТА

Следует пояснить, что кабельный короб - это защитная оболочка, состоящая из множества конструктивных элементов (основание короба, крышка, основание соединителя, фиксатор крышки, метизы соединителя, метизы фиксатора крышки и пр.),.

Поэтому, изделиями, гарантирующими механическую защиту проложенному кабелю, как с юридической, так и технической стороны являются кабельные короба.

РАСПРОСТРАНЕННЫЙ МИФ

Существует давнее заблуждение, что лоток с крышкой равнозначен кабельному коробу. Мы попытались визуализировать метафорический образ изделия, образованного лотком с крышкой.

Надо отметить, что в случае, так называемого “скрещивания”, изделия попадают к заказчику, согласно документов (рабочая документация, спецификация материалов, паспорта, сертификаты, накладные, акты и т.д.), как две товарные позиции:

Лоток кабельный;
Крышка лотка.

и не могут образовать кабельный короб, ни де-юре, не де-факто.

Так на объекте окажутся смонтированы изделия, не обеспечивающие должной защиты кабеля от внешних механических повреждений, в соответствие с требованиями п.п. 2.3.14, 2.1.10. и 2.1.11 ПУЭ.

В такой ситуации, довольно часто проблемы возникают уже при сдаче объекта, а в случае чрезвычайной ситуации, такое нарушение, как правило, становится причиной.

ЗАДАЧИ №2 и 3: Коррозия и перегрев

Следующими воздействиями, стоящими в один ряд с механическими, являются коррозия и перегрев, приводящие к преждевременному разрушению изоляции кабеля. В процессе эксплуатации на кабель воздействуют сразу несколько разрушающих факторов, приводящих к деструкции изоляции, из-за разрыва химических связей в макромолекулах полимера:

Хемодеструкция (вредные вещества);
Фотодеструкция (воздействие света);
Термодеструкция (температура).

Обычные кабельные короба (глухие) не способны эффективно бороться с нагревом и повышенной влажностью.

Для предупреждения старения кабеля требуется профилактика деструкции изоляции, состоящая из комплекса мероприятий, нацеленных на снижение влияния температуры, влажности, вредных веществ и большинства видов излучения на полимеры, входящие в состав изоляции кабеля.

РЕШЕНИЕ ЗАДАЧ

Для решения обозначенных задач необходим комплексный подход, позволяющий реализовать защиту кабеля в более широком понимании.

Наилучшими свойствами среди кабельных конструкций ГК КОРОБОВ обладает ПЕРФОКОР, имеющий закрытую конструкцию со скрытыми вентиляционными отверстиями, что обеспечивает эффективную профилактику изоляции кабеля, увеличивая срок его эксплуатации до 20%.

ПУЭ: Лоток или Короб

ПЕРФОКОР: короб-конструкция, снабжённый интегрированной рамой со скрытыми вентиляционными отверстиями. Изделие является кабельным коробом (п. 2.1.10 ПУЭ), конструкцией для прокладки кабеля сечением свыше 25 кв. мм. (п. 2.3.123 ПУЭ) и обеспечивает естественную вентиляцию, согласно "Общих требований" (п. 2.3.14 ПУЭ).

Уровни защиты кабеля	ПЕРФОКОР	Лоток кабельный

1. Профилактика деструкции изоляции	■	□

2. Работа со снеговыми нагрузками	■	□

3. Широкополосное экранирование	■	□

4. Увеличенные поворотные секции	■	□

5. Увеличенный запас прочности	■	□

6. Оперативное обслуживание	■	■

7. Механическая защита	■	□

Таким образом, изделия семейства ПЕРФОКОР обладают наибольшим количеством уровней защиты кабельно-проводниковой продукции от влияния внешних негативных факторов.

ВЫВОДЫ

В этой статье мы в очередной раз рассмотрели, как и какие воздействия влияют на целостность кабельной линии. Прогресс не стоит на месте, на смену утилитарным изделиям пришли новые решения, обеспечивающие более широкую, многоуровневую защиту кабеля.

Работа со снеговыми нагрузками;
Семь уровней защиты кабеля;
Монтаж кабельных муфт.

Кабельные конструкции ПЕРФОКОР сертифицированы по ГОСТ, классифицированы по ПУЭ, и наиболее полно отвечают требованиям Российского законодательства для обеспечения бесперебойного электроснабжения всех классов потребителей.
