Цифровая революция: Новые правила
“Follow the white rabbit” - The MATRIX
Всего год назад на инвестиционном форуме в Сочи председатель правления ПАО РОССЕТИ Павел Ливинский представил программу глобального развития компании до 2030 года под названием “Цифровая трансформация 2030”.
Председатель правления ПАО РОССЕТИ Павел Ливинский (фото: www.rosseti.ru)
Сегодня уже разработана рабочая документация по строительству нескольких цифровых подстанций высокого и сверхвысокого классов напряжения на базе инновационных решений УЗЭМИ.
Давайте разберемся почему федеральная сетевая компания сделала выбор в пользу кабельных конструкций серии ПЕРФОКОР, какой технологический прорыв и экономический эффект присущ данным решениям.

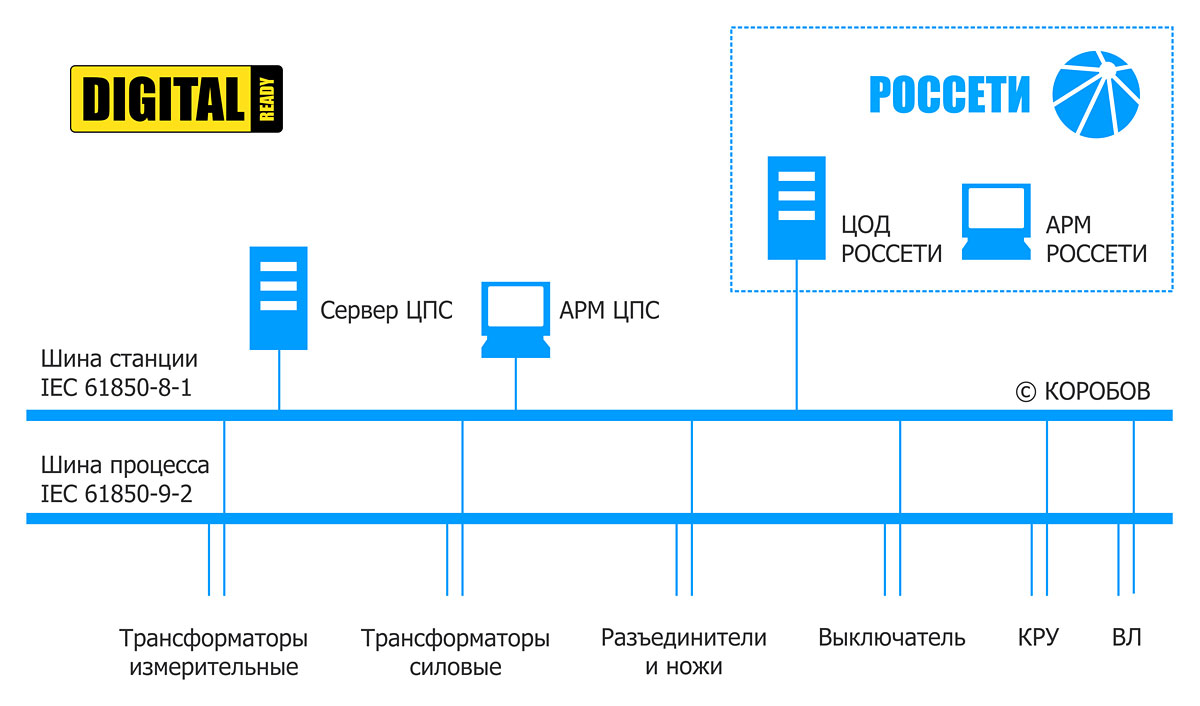

Схема цифровой подстанции ЦПС
Следует заметить, что автоматизация индустриальных предприятий требует внедрения новых решений для организации надежной передачи потоков информации, мониторинга и управления активно-адаптивной сетью.
На смену аналоговым носителям информации, пришли цифровые высокоскоростные проводники: типа витая пара и волоконно-оптический кабель, которые предъявляют особые требования к кабельным конструкциям.
 |
|
||
 |
 |
||

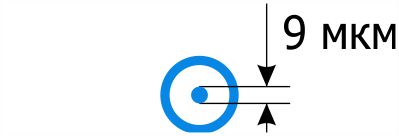

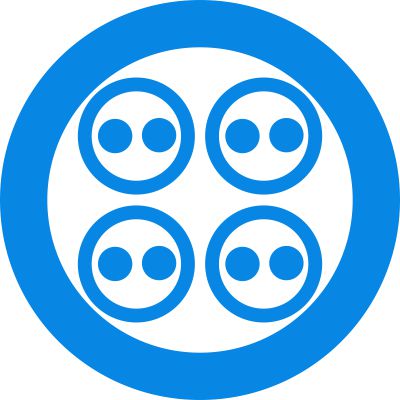

| Волоконно-оптический кабель | Кабель типа "витая пара" | ||
| Используется при наружной установке, в т.ч. на цифровых подстанциях ЦПС, особо требователен к радиусам поворотов и механической защите из-за высокой хрупкости стекловолокна. | Используется для передачи информации внутри ЦПС, ЦОД и т.п., при высокой напряженности электрического поля может вносить нелинейные искажения в передаваемые данные. |
Акцентируем ваше внимание на том, что стоимость профессионального аппарата для сварки оптоволокна составляет более $10000, при этом доставка “сварщика-микрохирурга” на объект может занять часы, а на удаленную подстанцию даже дни.

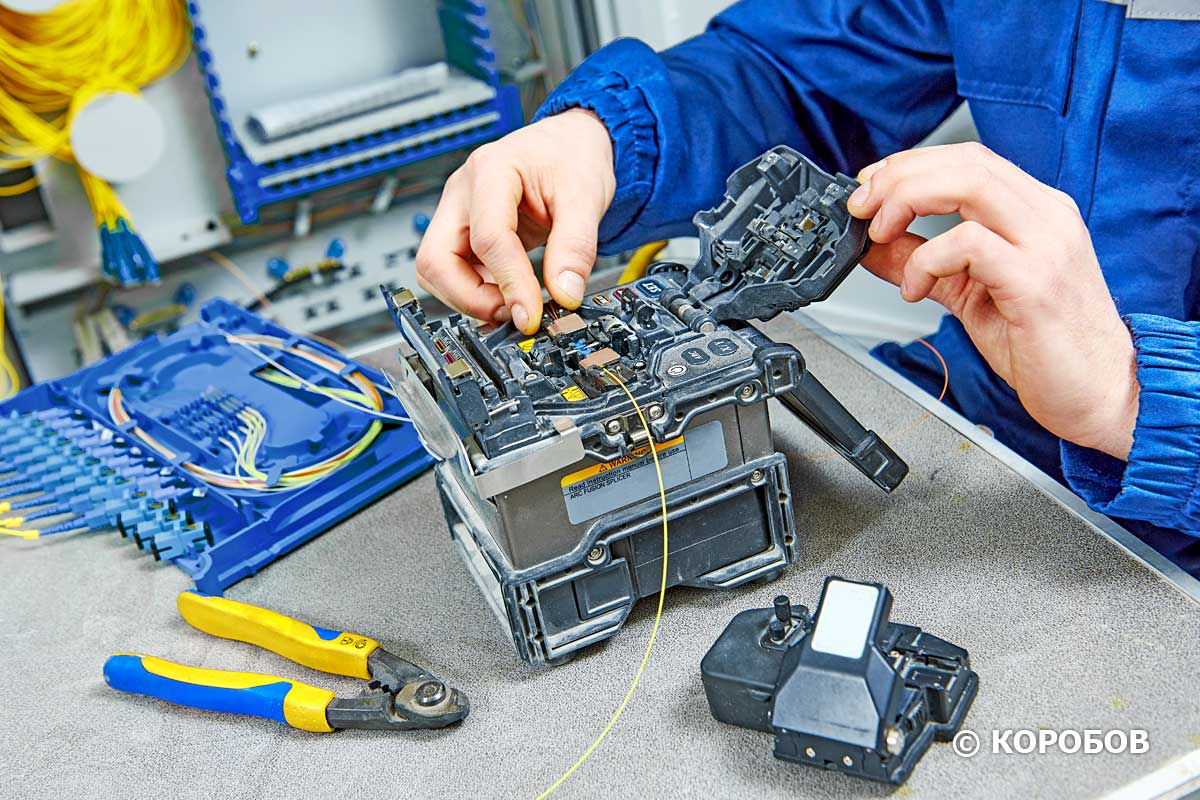

Аппарат для сварки оптического волокна, снабженный электронным микроскопом
Поэтому надо четко понимать, что механические нарушения носителей информации, также как и искажения, вносимые в передаваемые данные, могут привести к частичной или полной потере контроля над энергетическим объектом, что не приемлемо.
Следующим негативным воздействием, стоящим в один ряд с механическими повреждениями, является коррозия элементов кабельной линии. Это “чума” целиком поражает не только подстанции, но и ОРУ генерирующих предприятий, построенных с применением железобетонных лотков.
Коррозия элементов кабельной линии в лотках ЖБИ после нескольких лет эксплуатации
Такие кабельные линии располагаются ниже уровня земли и становятся бассейнами-отстойниками талой, дождевой и грунтовой воды. Кабельные конструкции серии ПЕРФОКОР позволяют эффективно решать задачи защиты кабельных линий от коррозионной чумы, путем ее выноса на поверхность.

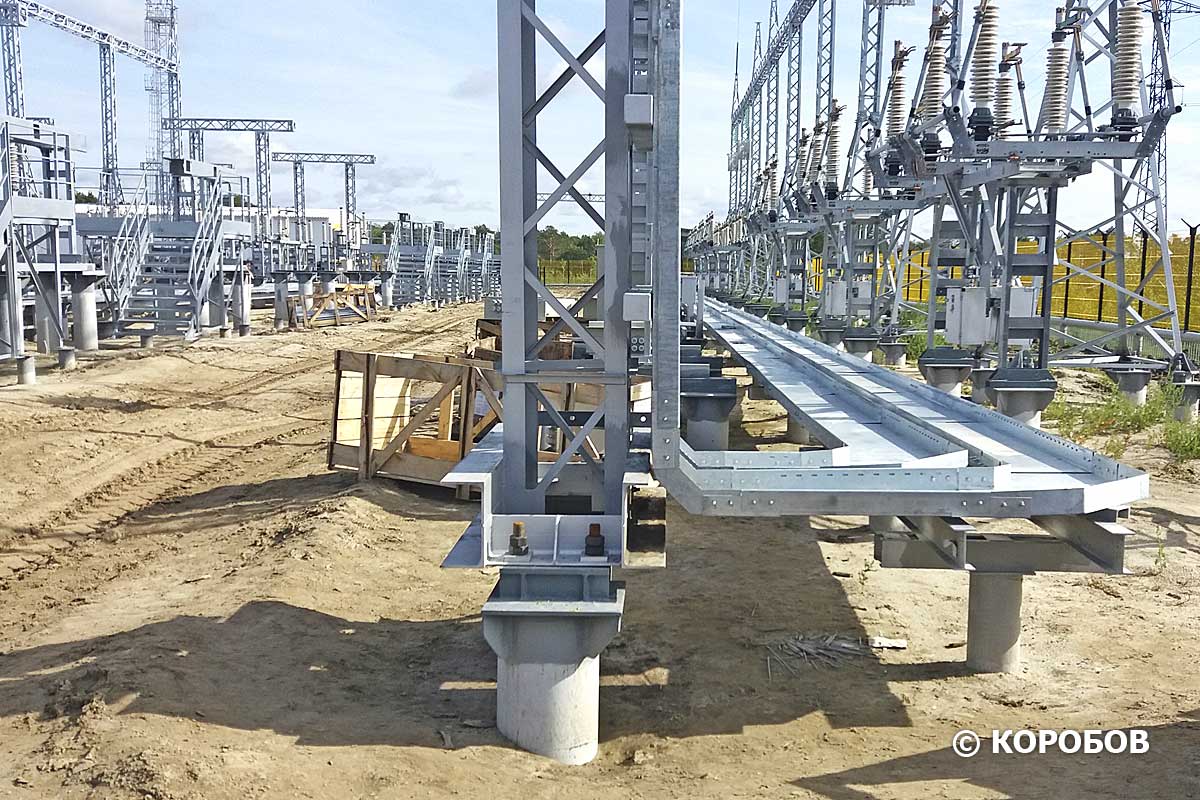

Строительство кабельных линий на поверхности подстанции с помощью ПЕРФОКОР
Это стало возможным за счет применения новейших технологий, позволяющих эффективно противостоять внешним воздействиям на элементы кабельной линии, одной из них является снеговая нагрузка.

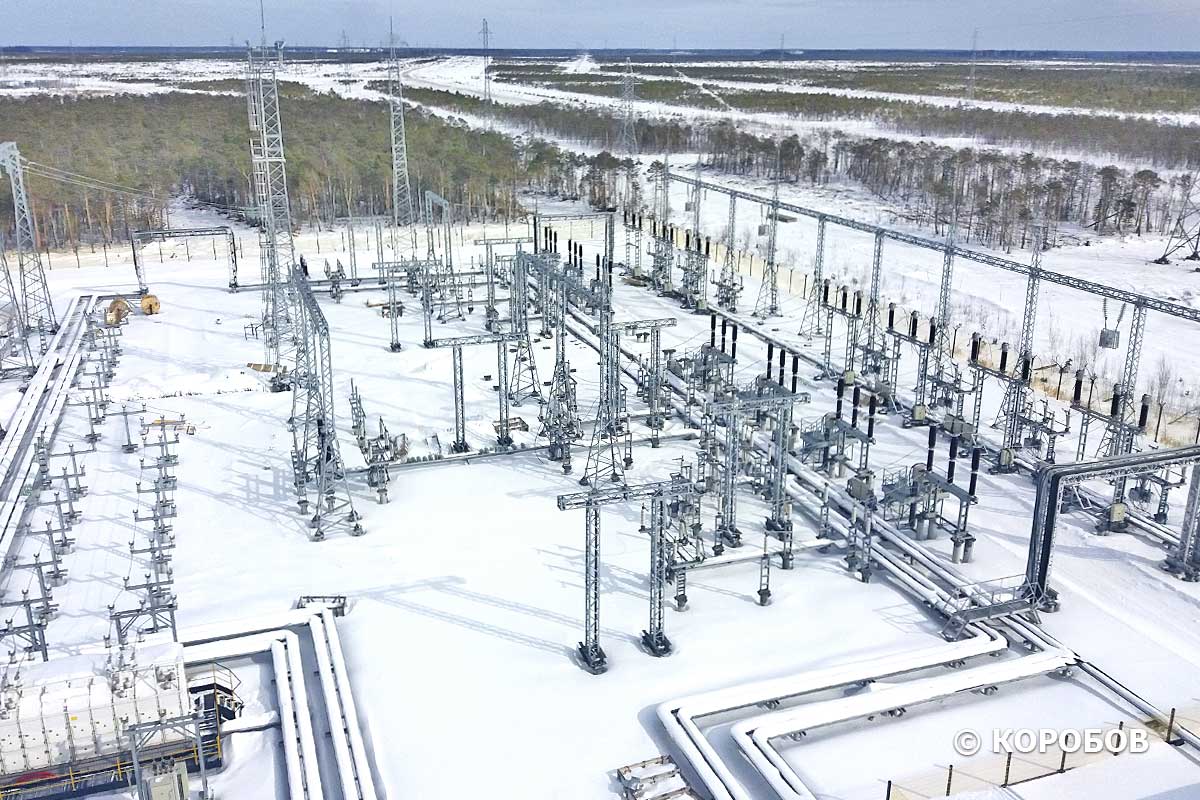

Зимний период эксплуатации подстанции с применением ПЕРФОКОР
Кабельные конструкции ПЕРФОКОР комплектуются крышкой лонжеронного типа, передающей снеговую нагрузку на усиленные сдвоенные стенки, которые в свою очередь имеют скрытую вентиляцию, обеспечивающую профилактику деструкции изоляции кабеля.
|
|
Усиленная кабельная конструкция ПЕРФОКОР
Проведенные сравнительные расчеты подтвердили высокую, более 10 млн. руб./км., экономическую эффективность кабельных линий на базе конструкций ПЕРФОКОР по отношению к классическим решениям, построенным с применением железобетонных коробов.
Сравнительная стоимость строительно-монтажных работ для ЖБИ и ПЕРФОКОР
Надо понимать, что железобетонные короба, так же как и обычные металлические представляют закрытую конструкцию, которая не только не обеспечивает испарение влаги, но и делает невозможным оперативный противопожарный доступ.
|

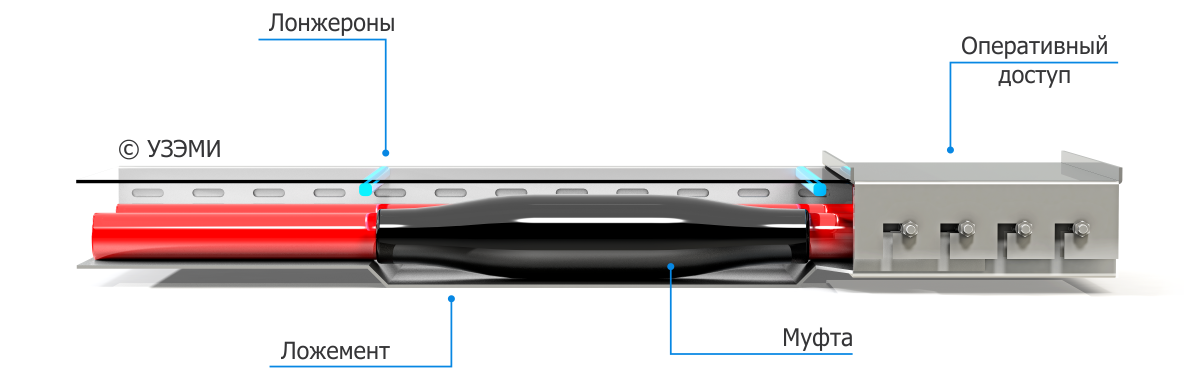

Устройство оперативного противопожарного доступа на примере ПЕРФОКОР-МФ
Кабельные конструкции серии ПЕРФОКОР имеют быстросъемный фиксатор крышки, обеспечивающий доступ для оперативного обслуживания проложенного кабельной линии. А наличие в ассортименте изделия ПЕРФОКОР-МФ позволяет производить защищенный монтаж кабельных муфт.
| Уровни защиты кабеля | ПЕРФОКОР | Короб кабельный |
Лоток |
| 1. Профилактика деструкции изоляции |  |
 |
|
| 2. Работа со снеговыми нагрузками | |
|
|
| 3. Широкополосное экранирование | |
|
|
| 4. Увеличенные поворотные секции | |
|
|
| 5. Увеличенный запас прочности | |
|
|
| 6. Оперативное обслуживание | |
|
|
| 7. Механическая защита | |
|
|
Таким образом, кабельные конструкции ПЕРФОКОР обладают значительным количеством технических и экономических преимуществ по отношению классическим изделиям и способам прокладки кабеля.
Вывод
Хотим мы этого или нет, но постепенно “загружаемся в матрицу”, на очереди теперь крупнейшая в мире энергетическая компания ПАО РОССЕТИ.
В связи с высокой ответственностью объектов энергетического комплекса, к выбору кабеленесущих конструкций следует подходить особым образом, используя специализированные решения, позволяющие, в том числе:
- Увеличить надежность и срок эксплуатации кабельных линий;
- Сократить капитальные затраты до 10 млн. руб./км.;
- Сократить сроки строительства до 50%.
Более подробную информацию о решениях, предназначенных для предприятий отраслей генерации и энергетики, включая изделия серии ПЕРФОКОР, вы можете узнать в каталоге кабельных конструкций УЗЭМИ.
Индустриальные кабельные конструкции УЗЭМИ.
Обращаем ваше внимание на то, что на нашем сайте доступны дополнительные материалы по данной теме, включающие аналитические и авторские статьи.
 |
 |
|
