Натурные испытания кабельных хомутов

Важным шагом при выводе нового оборудования на рынок, являются натурные испытания. Испытания способны выявить недостатки оборудования, которые по ряду причин невозможно предвидеть при разработке изделия.

В связи с значительной затратностью испытаний, некоторые производители, пропускают столь важный шаг или проводят только часть (например: электродинамические испытания).

Испытания кабельных хомутов

Полимерные хомуты каталога КОРОБОВ прошли комплекс натурных испытаний, подтвердивших их надежность и безопасность:

  1. Испытание нитью накала (уникально);
  2. Испытание прямым пламенем (уникально);
  3. Испытание холодом (уникально);
  4. Электродинамические испытания.

В ходе испытания нитью накала, хомут соприкасался с раскаленной нитью на протяжении фиксированного отрезка времени. Хомут не должен был воспламениться полностью, а при прекращении контакта с нитью, возможное локальное возгорание должно самозатухнуть.

 Хомут высоковольтного кабеля

Далее хомут подвергался воздействию открытого огня от газовой горелки на протяжении фиксированного отрезка времени.

Хомут высоковольтного кабеля

Следующим этапом испытаний стал холод. Хомуты поместили в криогенную камеру, где они находились продолжительное время при отрицательной температуре.

Хомут высоковольтного кабеля

Температура хомута должна была понизиться до заданной температуры для проведения теста на механическую прочность.

Хомут высоковольтного кабеля

После выравнивания температуры хомута с температурой криогенной камеры, хомут подвергался проверке на соответствие заданных технических характеристик с действительными, при отрицательных температурах.

Хомут высоковольтного кабеля

Еще одним этапом в серии испытаний стали тесты на стойкость хомутов к электродинамическим нагрузкам при коротких замыканиях в цепи.

В данной серии испытаний моделировалась аварийная ситуация на объекте -  короткое замыкание трех фаз одножильного кабеля. Отрезки кабеля фиксировались хомутами и замыкались одним мощным шунтом. Затем подавался ток, определенной силы, согласно программы испытаний.

Хомут высоковольтного кабеля

На фотографиях четко видно, как фазы кабеля расходятся в противоположные друг другу стороны. На хомуты действуют значительные нагрузки, передаваемые кабелем.

Видео

Более наглядно о ходе натурных испытаний Вы можете узнать из видео ролика.

Вывод

Применяя полимерные хомуты каталога КОРОБОВ, Вы получаете современное решение, главным критерием которого является надежность.

Приводим сводные характеристики хомутов.

Параметр Характеристика
Назначение Прокладка кабелей с изоляцией из сшитого полиэтилена
Напряжение кабелей 1, 6, 10, 20, 35, 64, 110, 220, 330, 400, 500 кВ
Материал Композит полиамида
Механическая прочность от 15 до 70 кН
Диаметр кабеля от 18 до 145 мм
Температура эксплуатации от -40 до +135 С

Подробную информацию о кабельных хомутах, Вы можете узнать в соответствующих разделах каталога КОРОБОВ.

СТАТЬИ ПО ТЕМЕ:

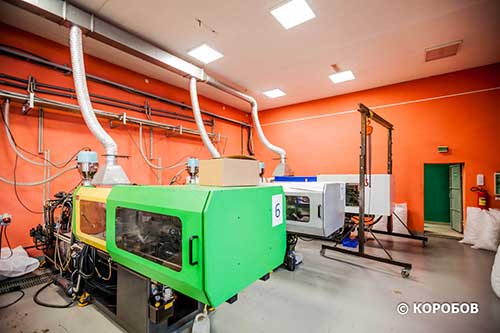

Производство кабельных хомутов   Испытания кабельных хомутов
